Изисквания към устойчивите съединители (съединител) за печатни платки
Съединителите за печатни платки (съединител) трябва да са здрави, да предават сигналите надеждно и да не се повреждат. Здравите съединители за печатни платки трябва да издържат на механични, термични и химични натоварвания като: • удари, • вибрации, • колебания, • газ, • влага, • високи температури, • мокрота и • прах, без да се повредят. Особено в авиацията и космонавтиката, индустриалната автоматизация, автомобилната промишленост и медицинската техника (медицинска техника) са необходими здрави съединители за печатни платки (съединител).
Чрез различни методи нашите съединители за печатни платки (съединител за печатна платка) осигуряват защита срещу тези натоварвания. Чрез нашия отдел за разработки нашите съединители за печатни платки се оптимизират постоянно и непрекъснато се защитават срещу допълнителни въздействия на околната среда. Чрез множество методи за изпитване ние гарантираме постоянно високо качество.
търсачка на продукти: Нашите издръжливи съединител
Механични въздействия като вибрации, колебания и удари – без прекъсване на контакта благодарение на здравите съединители за печатни платки
Подходяща контактна система за здрави съединители (съединител) за печатни платки

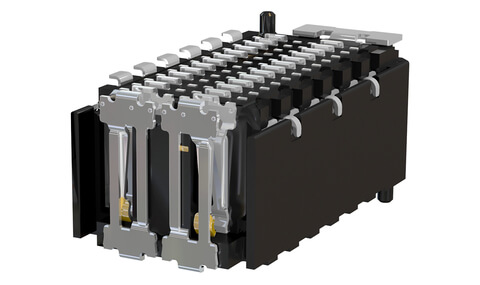

Контактна система: Двустранна „гнездов съединител“ при съединителя за печатни платки (съединител)

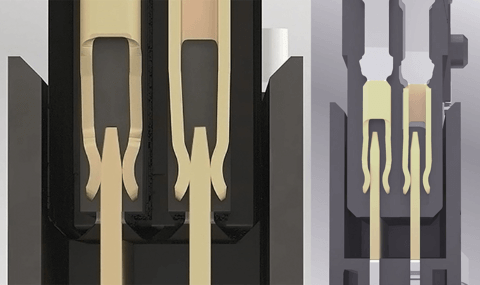

Двустранен контакт „женски контакт“ One27 без (вляво) и с въздействие на удар (вдясно)
Здравите съединители за печатни платки при нас разполагат с двустранна пружинна редица (гнездов съединител), която прави съединителите „Board-to-Board“ излишни и осигурява надеждна връзка. Благодарение на втората пружина предаването на сигнала е гарантирано по всяко време чрез една контактна точка, дори при силно ударно натоварване на съединителя за печатна платка. Това осигурява оптимален дизайн на устройството.
За сравнение: класическите двукомпонентни съединители за печатни платки (съединител за печатна платка) разполагат само с един ножов контакт (мъжки контакт) и един пружинен контакт (женски контакт). В случай на силно въздействие от удари това може да доведе до отлепване на ножовата релса (щифтов съединител) от пружинната релса (гнездов съединител) и прекъсване на предаването на сигнала.
Контактна система: Хермафродитна контактна система при съединителя за печатни платки (съединител)
Хермафродитна контактна система Zero8
Значително по-издръжливи са съединителите за печатни платки (съединител за печатна платка) с „хермафродитна“ контактна система. Особеността на тази контактна система се състои в това, че двете половини на съединителя – Plug и Socket – имат идентична геометрия на контактите си. По този начин всеки пин се свързва с два пружини, като Plug и Socket са преплетени един в друг и не могат да се разделят. Това осигурява максимална излишност и прави нашите съединители „Board to Board“ изключително здрави и с надеждна връзка. (Фиг. 5).
Контактна система: еднокомпонентен съединител (съединител) за печатни платки
Еднокомпонентен съединител (съединител) flexilink
Само едночастните съединители за печатни платки (съединител за печатна платка) са още по-здрави от хермафродитната контактна система при съединителите платка-платка.
Едночастните съединители за печатни платки се отказват от класическия двукомпонентен принцип на контакт, състоящ се от ножова релса (щифтов съединител) и пружинна релса (гнездов съединител). Те нямат уязвима контактна зона и затова са изключително устойчиви на удари, вибрации, влага, прах и атмосферни условия.
Еднокомпонентните съединители „Board-to-Board“ (съединител) са подходящи и за заливане (заливане) и други методи за защита на компонентите на съединителя за печатна платка. В комбинация с технологията за впресване (press-fit технология) здравите, еднокомпонентни съединители за печатни платки представляват най-сигурната механична и електрическа връзка между две печатни платки.
Подходящ дизайн на контактите за надеждни съединители (съединител) за печатни платки

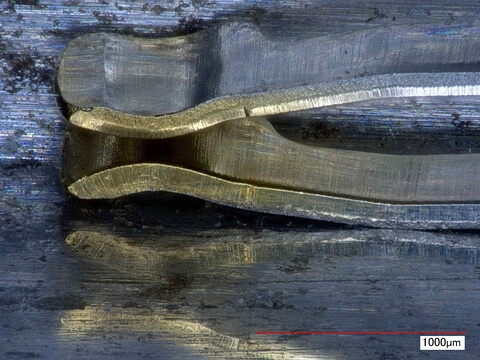

Пружинна лапа на One27 след процеса на щанцоване и огъване
Нашите здрави съединители за печатни платки (съединител) осъществяват контакт върху пружинната лента (гнездов съединител), която е огъната под ъгъл от 90 градуса.
Предимство: Съединителят за печатни платки (съединител за печатна платка) осъществява контакт с гладката, валцована повърхност, а не с нехомогенната и с остри ръбове долна страна на щанцованата лента, образувана при процеса на щанцоване. По този начин избягваме засиленото износване на повърхността и намаляваме преходното съпротивление (контактно съпротивление).
Освен пружинната лента (гнездов съединител), лентата с ножове (щифтов съединител) при съединителя за печатни платки (съединител за печатна платка) също трябва да бъде прецизно щанцована и дообработена, за да не се прекъсва контактът при удари, вибрации и колебания поради дефекти в геометрията.
Подходящи изолационни елементи (изолационно тяло) за здрави съединители (съединител) за печатни платки

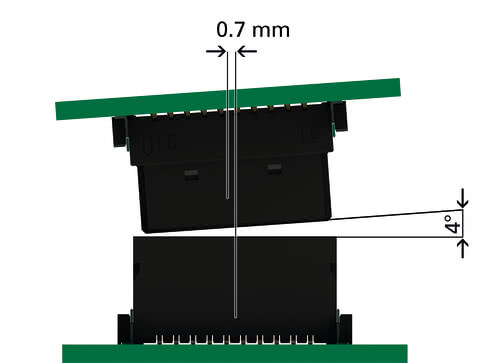

Съединителят Zero8 позволява радиална несъосност (сместване по дължина) от ±0,7 mm и ъглова несъосност (сместване под ъгъл) от 4
изолационно тяло на нашите robusten съединител за печатни платки са конструирани така, че чувствителните контакти във вътрешността на съединителя са перфектно защитени срещу удари, вибрации и колебания. Водещите фаски на изолационния корпус (изолационно тяло) на съединителя платка-платка компенсират евентуалното несъответствие в позицията на печатните платки при съединяването и позволяват двете половини на съединителя да се съединят без повреда, дори при радиална несъосност или ъглова несъосност.
Диапазон на допустимите отклонения за устойчиви съединители (съединител) за печатни платки
компенсиране на допуски на Zero8 във всички посоки
Обхватът на допуските е още един фактор, влияещ върху издръжливостта на съединителя за печатна платка. Ако съединителят за печатна платка (съединител за печатна платка) не може да компенсира малките допуски, механичните микродвижения като удари, вибрации и колебания в средносрочен план водят до износване или повреда на съединителя. Ако един надежден съединител за печатни платки (съединител) разполага с функция „плаващ“, той може да компенсира отклонения до ±0,4 mm дори по време на работа. Тази функция придобива все по-голямо значение, особено при монтирането на няколко различни съединителя върху една печатна платка.
Минимална корозия и износване на повърхността на здравите съединители за печатни платки в сурови условия

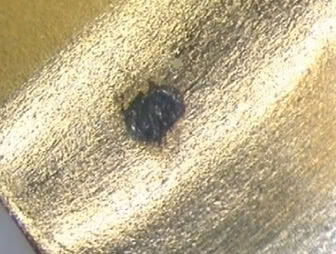

Износване и корозия на контактната повърхност (контактна повърхност)
Подобно на клемите за печатни платки, съединителите „съединител“ с медни изводи могат лесно да се окислят само под въздействието на кислород и влажността на околната среда. Нашата повърхностна обработка предотвратява окисляването на пиновете на съединителите (съединител) чрез защитен слой. Здравите съединители „Board-to-Board“ (съединител за печатна платка) на ept намаляват износването на повърхността до минимум. Това води до по-малко корозия, по-малко образуване на оксид и дълъг експлоатационен живот с много цикли на включване и изключване (цикли на съединяване).
Как успяваме да го постигнем въпреки микродвиженията, причинени от удари, вибрации, колебания, газ, влага, мокрота и прах?
Висококачествено и издръжливо покритие на контактните повърхности (покритие на контакта) на нашите здрави съединители за печатни платки
(съединител) Гладка повърхност на ножовите (щифтов съединител) и пружинните (гнездов съединител) редове
Резултатът е ниско преходно съпротивление (контактно съпротивление) и съответно отлично предаване на сигнала от здрави съединители за печатни платки в сурова среда. По този начин предотвратяваме недостатъчни електрически връзки и влошаване на сигнала.
Използваме, наред с другото, следните покрития на контакта:
Златото, поради своята устойчивост на корозия и отлична проводимост, е изключително популярна контактна повърхност (контактна повърхност) при здравите съединители за печатни платки (съединител за печатна платка), въпреки нарастващите цени.
Никел-фосфорна сплав с „флаш злато“ е алтернативната повърхност с стабилна цена. Комбинирани в строго определени пропорции, тези два материала притежават положителните свойства, характерни и за златото: висока устойчивост на корозия, нисък износ и перфектна проводимост.
Газ, влага, високи температури, мокрота и прах – издръжливи съединители за печатни платки (съединител за печатна платка) без отказ на контактите
съединител за печатни платки в press-fit технология
Процесът на впресване
С помощта на press-fit технология създаваме изключително здрав и устойчив на замърсяване продукт съединител за печатна платка, който издържа на вибрации, удари, газ, влага, мокрота и прах. Здравите съединители съединител за печатни платки в press-fit технология имат десет пъти по-добра устойчивост на разкъсване интензивност на отказите (FIT стойност) в сравнение с автоматично запоените съединители съединител за печатни платки. Те се използват например в системи за въздушни възглавници, ABS и ESP модули, тъй като предаването на сигнала в тези приложения не трябва да прекъсва при никакви обстоятелства.
Как? press-fit технология осигурява максимална сила на задържане между съединител и печатната платка при ниска сила на запресоване. При впресването press-fit щифт с диагонал, по-голям от диаметъра на отвора, се впресва в метализиран отвор в печатната платка. В press-fit зона контактният щифт е гъвкав, за да не се деформира печатната платка под въздействието на физически сили по време на процеса на впресване. По този начин се образува студено заваряване между контактен щифт и метализирания отвор в печатната платка: газонепропусклива, устойчива на корозия, с ниско съпротивление и с добра електропроводимост механична връзка, която е подходяща и за заливане. Освен това тя е специфицирана в стандарта DIN EN 60352-5 и запазва надеждността на контакта дори при много високи механични и термични натоварвания, като вибрации, огъване, влага, прах и температурни колебания, като издържа дори на ускорителни натоварвания от удари до 200 G. G-силите определят натоварванията, които въздействат върху човешкото тяло, предмет от бита или превозно средство вследствие на промени в величината и/или посоката на скоростта. За сравнение: след навлизане в земната атмосфера върху космическата капсула въздейства G-сила от около 7 G.
съединител за печатни платки в SMT (Surface-Mount-Technology)

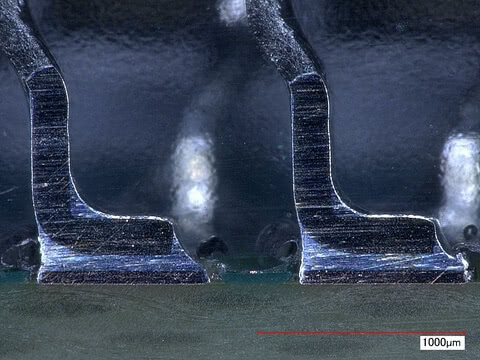

Образуване на менискус около спойката (SMD извод) на One27
Друга възможност за стабилно и надеждно свързване на съединители и печатни платки е технологията за повърхностен монтаж (Surface-Mount-Technology, SMT). Те често намират приложение в промишлени приложения и в Индустрия 4.0, особено когато печатните платки трябва да бъдат монтирани от двете страни или когато не може да се спази минималното разстояние до компонентите в посоката на силата. Нашите особено здрави съединители (съединител) за печатни платки в SMT отговарят на IPC клас 3 за използване във високопроизводителна електроника. В този клас предаването на сигналите никога не трябва да прекъсва и трябва да се пренасят по-високи токове. Съгласно стандарта IPC-A-610 здравата връзка между съединителя и печатната платка трябва да спазва правилното съотношение между спойваща основа (SMD извод), спойваща площадка (контактна площадка) и спойваща паста (паста за запояване).
Ето как работи SMT: С помощта на паста за запояване (паста за запояване) съединител (контактните площадки) се запояват върху определени контактни площадки на печатната платка – менискус на спойката (контактните площадки). В reflow пещ (пещ за рефлоу) спойката се разтопява и след това се втвърдява. Оптималната спояно съединение (SMT) се разпознава по равномерното образуване на менискус. Контактът трябва да бъде обграден от всички страни с менискус на спойката, за да се постигнат най-добрите сили на задържане върху печатната платка.

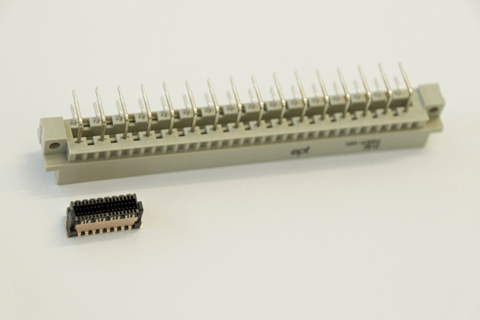

Малки, компактни и все пак здрави миниатюрни съединители (съединител) за печатни платки
Богатият ни опит, натрупан чрез редовни оптимизации и разработки, ни позволява да произвеждаме все по-малки и по-здрави съединители за печатни платки (съединител). По този начин нашите съединители „Board-to-Board“ стават все по-издръжливи и ефективни, дори при все по-ограничено пространство за монтаж. Малкият и издръжлив миниатюрен съединител за печатна платка (съединител за печатна платка) на ept гарантира бързо, лесно и сигурно предаване на сигнала въпреки суровите условия на околната среда, като удари, вибрации, колебания, високи температури и прах, и освен това осигурява защита от влага на съединителя за печатна платка.
Благодарение на технологията за впресване (press-fit технология) или технологията за повърхностен монтаж (SMT) нашите малки и компактни съединители „Board-to-Board“ (съединител) гарантират нисък процент на откази и максимална сила на задържане. Малките, но все пак здрави съединители за печатни платки (съединител) са конструирани така, че въпреки миниатюрния си размер, например, водещите фаски на изолационния корпус (изолационно тяло) предпазват контактите в случай на изместване по дължина (радиална несъосност) и ъглово изместване (ъглова несъосност). При монтажа водещите фаски осигуряват опора, за да се позволи безпроблемно свързване на ножовите и пружинните контакти (гнездов съединител). Това се постига благодарение на геометрията на контактите и изолационния корпус.
Механични и електрически изпитвания на съединители за печатни платки
Съществува голямо разнообразие от методи за изпитване на съединители „Board-to-Board“ (съединител), които могат да варират в зависимост от индустриалната среда. Нашите издръжливи съединители за печатни платки преминават по-специално следните изпитвания:
Тест за натоварване на здрави съединители (съединител)
При изпитването на натоварване за устойчиви съединители (съединител) се проверяват устойчивостта на напрежение (издържано напрежение) и съпротивлението при преход (контактно съпротивление) например при 500 цикъла на включване и изключване (цикли на съединяване) преди и след натоварването.
Климатично изпитване за устойчиви съединители (съединител)
При климатичните изпитвания за устойчиви съединители (съединител) се проверява дали излагането в продължение на няколко часа например на -55 °C и след това на 125 °C оказва отрицателно въздействие върху преходното съпротивление (контактно съпротивление) на съединителя за печатна платка. Това гарантира температурноустойчив съединител за печатна платка (съединител за печатна платка).
Тест за температурен шок за устойчиви съединители (съединител)
При теста за температурен шок за устойчиви съединители (съединител) се проверява дали съединителят „Board-to-Board“, например, издържа 100 пъти по 30 минути на бърза, екстремна промяна на температурата (температурно циклиране) чрез подаване на топлина и студ към съединителя за печатни платки (съединител за печатна платка).
Тест за цикли на цикли на съединяване и тест за вредни газове за устойчиви съединители (съединител)
При изпитването на циклите на съединяване (цикли на съединяване) и теста за вредни газове (изпитване с корозивни газове) за устойчиви съединители (съединител) се проверява дали на практика отклонението по дължина (радиална несъосност) и ъгловото отклонение (ъглова несъосност), както и диапазонът на допустимите отклонения, функционират правилно в съединено състояние. Комбинацията от изпитване на циклите на съединяване и теста за вредни газове гарантира, че характеристиките на съединителя за печатни платки по отношение на преходното съпротивление (контактно съпротивление) и устойчивостта на напрежение (издържано напрежение) не са се влошили и че е осигурена оптимална защита срещу вредни газове при съединителите за печатни платки (съединител за печатна платка).
