Float27 – Нашето решение в областта на „плаващ“
Основни характеристики
- 1,27 мм стъпка
- 26,1 мм до 30,7 мм разстояние между платките

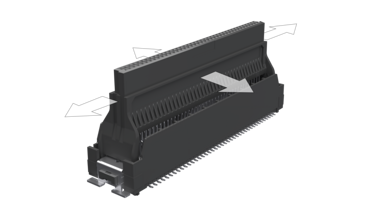

- ± 0,8 мм компенсиране на допуски в посока
- X и Y До 2,4 мм контактно застъпване в посока Z
Предимства
- Висока устойчивост
- на вибрации и удари Разтоварване на зоната на съединяване и на мястото на спояване (спойка)
- Ниски сили
- на изместване
Float27: Общ преглед

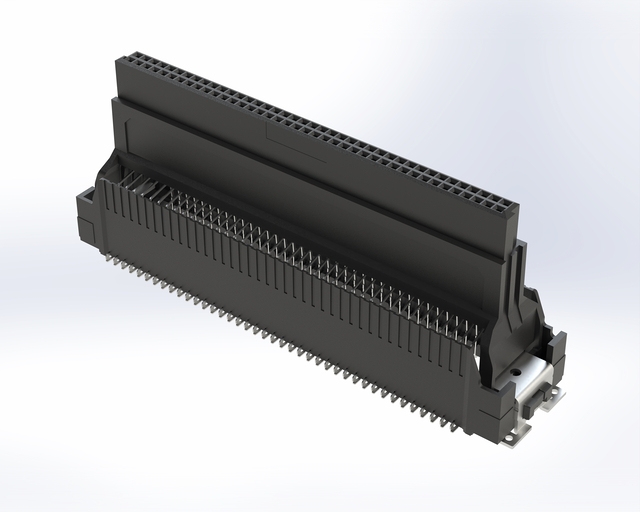

Права гнездов съединител
Прав щифтов съединител
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
Основни характеристики на плаващия SMT-съединител Float27
- ± 0,8 мм компенсиране на допуски
- в посока
- X и Y по време на процеса на свързване
- , както и в състоянието на свързване
Технически характеристики на съединителя Float27
Общ преглед на подробностите
за правилно свързване на „Messer-“ и „гнездов съединител“
за компенсиране на централно и ъглово отклонение (ъглова несъосност) при свързване
здраво свързване към печатната платка
оптимална обработка благодарение на прецизното позициониране
надеждно запояване при обработката
висока стабилност и издръжливост на спойка
Общ преглед на подробностите
за сигурно и надеждно свързване
надеждно свързване чрез контакт върху валцована, гладка повърхност
висока надеждност благодарение на високата „компенсиране на допуски“
за постигане на висока компенсация на отклоненията
Float27 – съединители за печатни платки (съединител за печатна платка)
-съединител за печатна платка с стъпка 1,27 мм и плаващ-функция постигат точно това и дори много повече: благодарение на високата си компенсиране на допуски до ± 0,8 мм те са идеални за множество приложения, които са изложени на изключително високи удари и вибрации, трябва да преодоляват големи разстояния между платките и освен това се обработват автоматизирано. Чрез комбинацията на Float27 гнездов съединител с различните типове на One27 щифтов съединител, както и с голям обхват на прехвърляне, може да се реализира практически всяко разстояние между печатните платки (разстояние между платките) от 26,1 до 30,7 мм. Гарантираме оптимална обработваемост на SMT-съединител за печатна платка благодарение на толеранс на копланарност от само 0,1 мм. Освен това максималната здравина се осигурява от двукрилния пружинен контакт (женски контакт).
Най-добре е сами да изпробвате Float27-съединител и веднага да поръчате безплатните си мостра!“
Доминик Дотцер, продуктов мениджър в ept GmbH
Често задавани въпроси: Въпроси и отговори относно SMT-Leiterplattensteckverbindern за печатни платки Float27
Как могат да се обработват SMT-съединител за печатни платки на Float27?
Системата за съединители Float27 се обработва чрез Surface Mount Technology (SMT) и по този начин се запоява директно върху печатните платки. Позициониращите щифтове (позициониращ щифт) на долната страна на съединителите Float27 гарантират точно позициониране върху печатната платка. ept гарантира също така копланарност на контактите от максимум 0,1 мм, за да се осигури надеждно запояване по време на обработката.
По какви начини могат да се свързват печатните платки помежду си с SMT-Steckverbindern Float27?
Чрез комбинацията с различните щифтови съединители от семейството на One27-фамилия съединители могат да се реализират връзки между печатни платки в паралелна и ъглова конфигурация.
Какви разстояния между печатните платки могат да се постигнат с конекторите Float27?
С съединителите за печатни платки Float27 може да се постигне минимално разстояние между печатните платки (разстояние между платките) от 26,1 mm и максимално разстояние от 30,70 mm. Това се постига, от една страна, благодарение на голямата зона на припокриване от 2,4 mm. По този начин ножовите и пружинните редове (гнездов съединител) могат да бъдат раздалечени до 1,5 mm, като продължават да гарантират оптимален и надежден контакт.
Защо контактът между ножовата и пружинната редица (гнездов съединител) при съединителите Float27 е особено надежден?
При съединителите Float27 контактът се осъществява чрез двукрилен пружинен контакт (женски контакт), който обхваща контактния щифт (контактен щифт) на ножовата лента (щифтов съединител). Освен това контактът се осъществява чрез гладката, валцована повърхност на женския контакт. По този начин се изключват износването на контактната повърхност и образуването на стружки при включването на съединителите Float27.
За какви приложения се използват съединителите за печатни платки Float27 (съединител за печатна платка)?
Съединителите Float27 (съединител) са подходящи за всички приложения с високи нива на удари и вибрации. Компенсацията на компенсиране на допуски чрез меандрата облекчава зоната на запояване, намалява напрежението върху спойка и осигурява ниски сили на изместване. Съединителите Float27 (съединител) са подходящи също така за автоматизиран процес на монтаж или когато трябва да се запоят няколко съединителя върху една печатна платка. Производствените толеранси се компенсират от функцията „плаващ“ до ± 0,8 mm.
Какви допуски компенсират съединителите за печатни платки Float27 (съединител за печатна платка)?

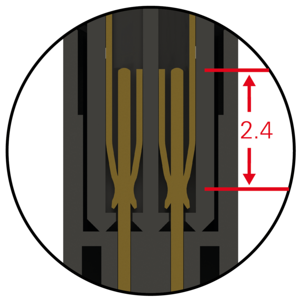

Съединителите Float27 (съединител) позволяват висока компенсация на толерансите (компенсиране на допуски). Така при съединяване на ножови и пружини (гнездов съединител), както и в съединено състояние, е допустима толеранс на изместване от ± 0,8 mm по надлъжната и напречната ос. Освен това покритието на контактите (контактно застъпване) до 2,4 mm осигурява тази висока компенсация на толерансите и в Z-посока.
Може ли проверката на запояването на SMT съединител Float27 върху печатната платка да се извърши чрез автоматична оптична инспекция (AOI)?
Да, дизайнът на контактите на конекторите Float27 е проектиран за автоматична оптична проверка след запояване. Контактите на конекторите за печатни платки Float27 съединител за печатна платка са разположени в шахматна редица, така че автоматичната оптична проверка да може да се извърши от едната страна.
Съответстват ли съединител за печатни платки на ept на изискванията на RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) е директивата за ограничаване на използването на определени опасни вещества в електрическите и електронните устройства.
Потвърждаваме, че съединител-ите Float27 на ept са в съответствие с RoHS 2011/65/EU съгласно RoHS-сертификата. Повече информация можете да намерите в раздела RoHS & REACH.
