Компактни и здрави съединения за печатни платки в SMT
Характеристики
- От 12 до 80 контакта
- , 1,4 A токов капацитет (допустим ток),
- 500 цикъла на включване (цикли на съединяване),
- максимална надеждност
- на контактите, тествана съвместимост с други доставчици
- , IDC гнездов съединител, предлага
- се самостоятелно или с кабелна сглобка, опаковано в tape and reel
- , сертифицирано по LV214
Приложения
- Board-to-Board (мецанин) от 8 mm до 20,00 mm
- – паралелно и ъглов тип свързване
- , IDC-свързване с лентов кабел
One27: Общ преглед

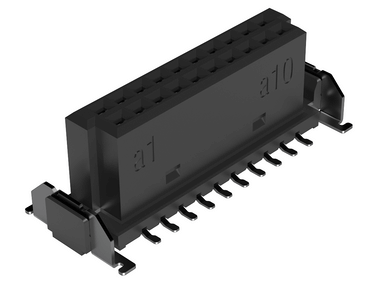

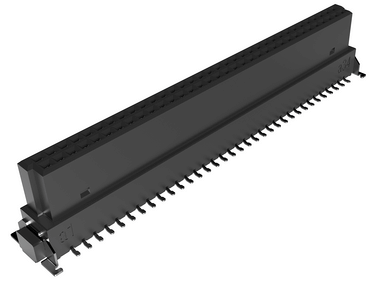

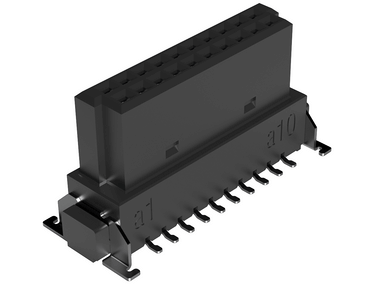

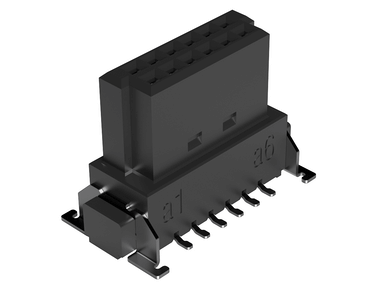

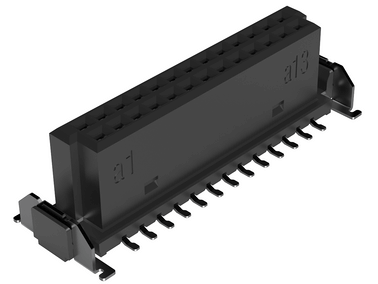

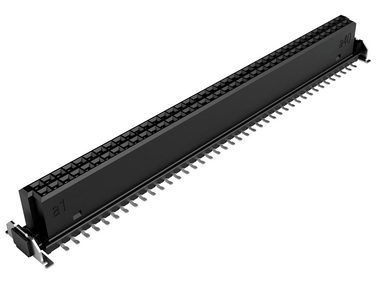

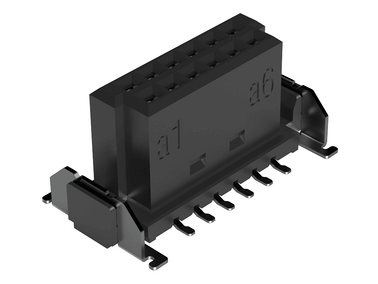

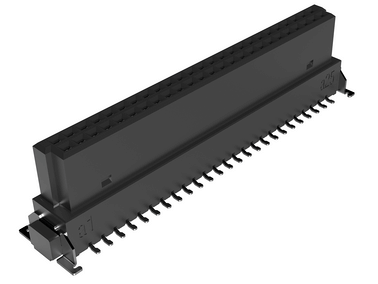

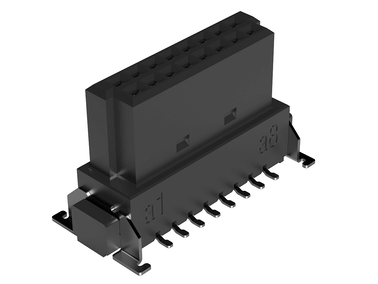

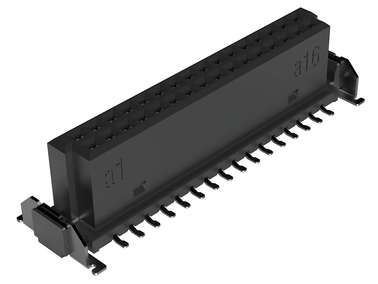

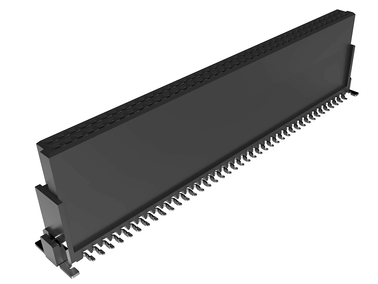

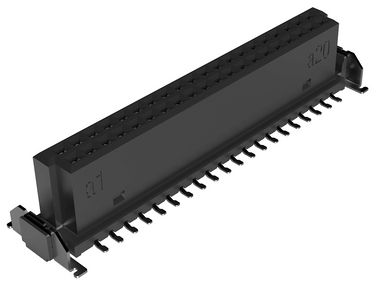

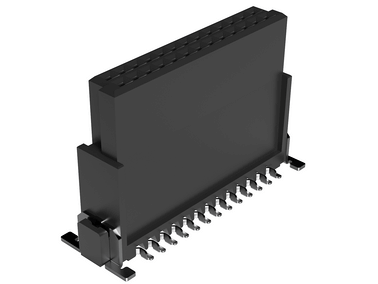

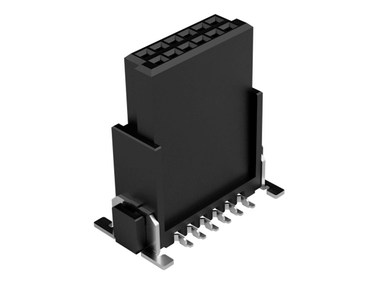

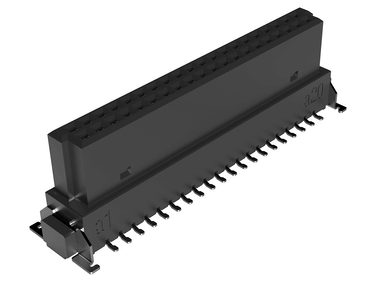

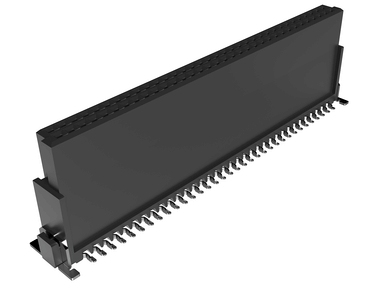

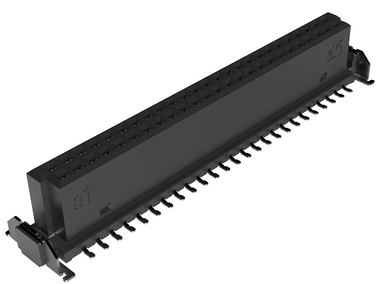

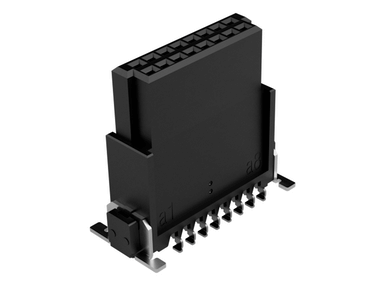

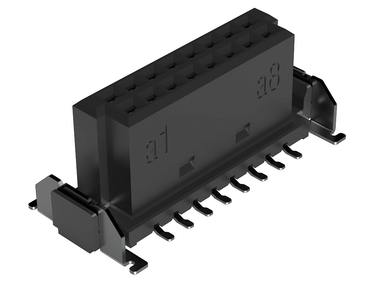

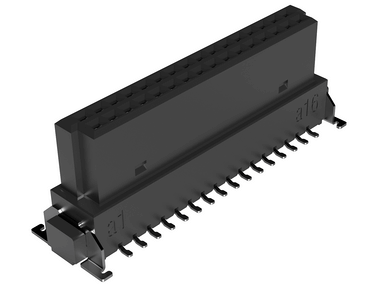

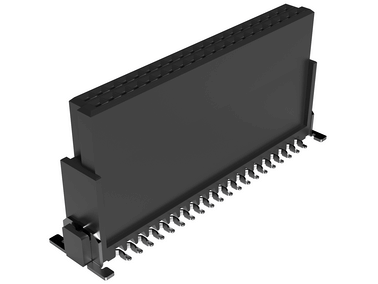

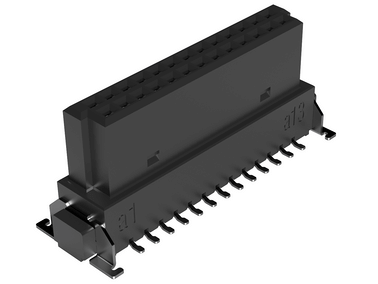

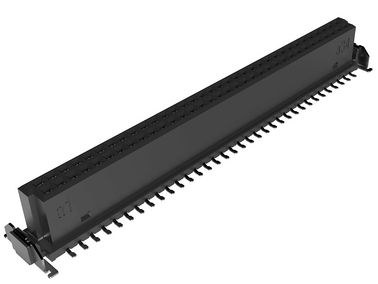

Права гнездов съединител

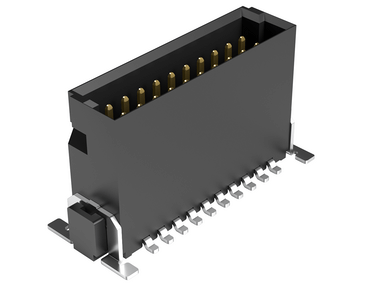

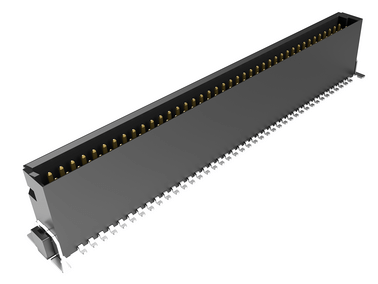

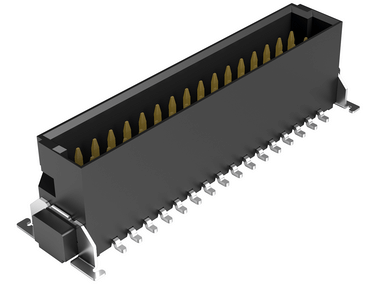

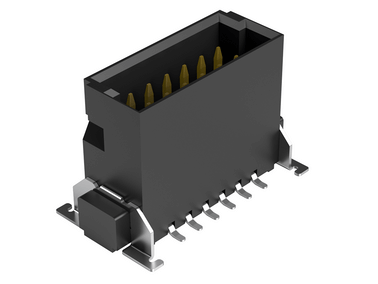

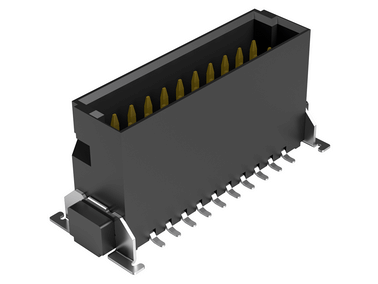

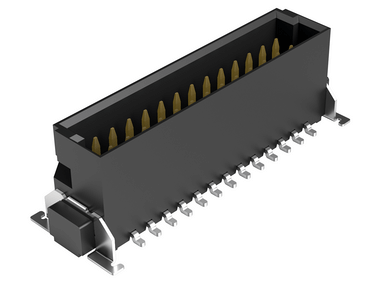

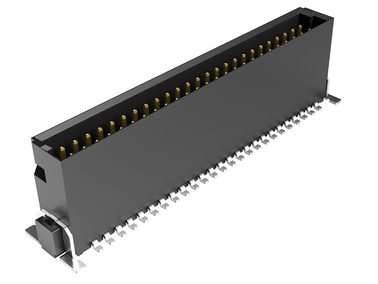

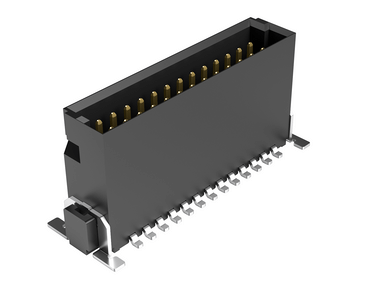

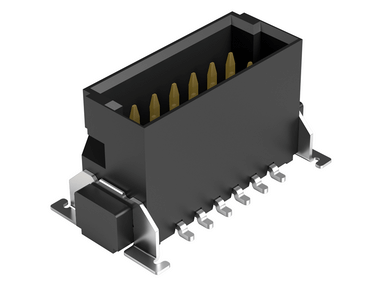

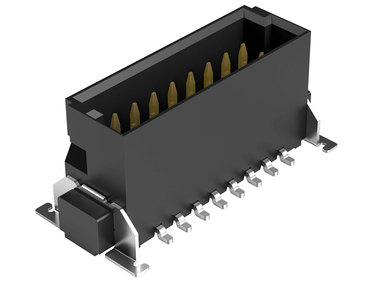

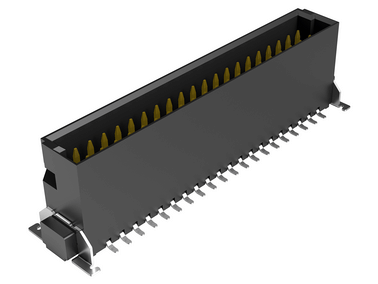

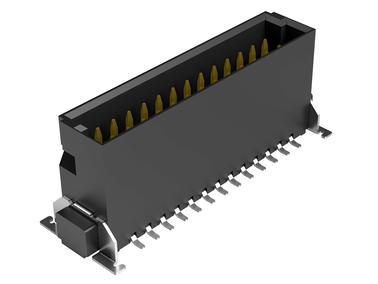

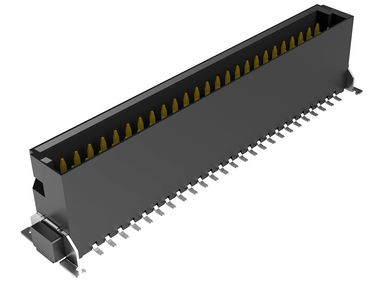

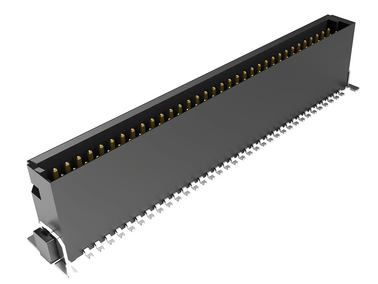

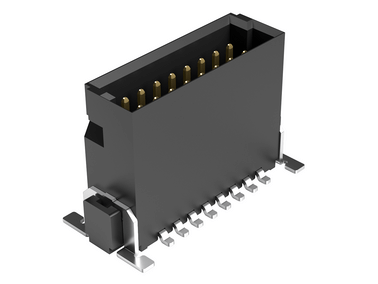

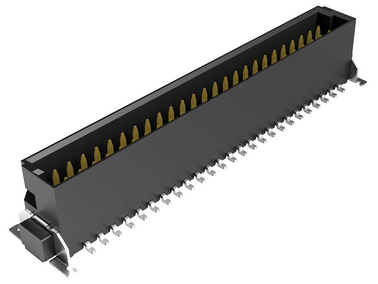

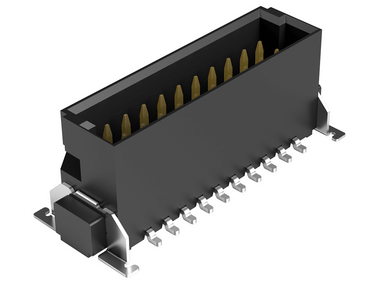

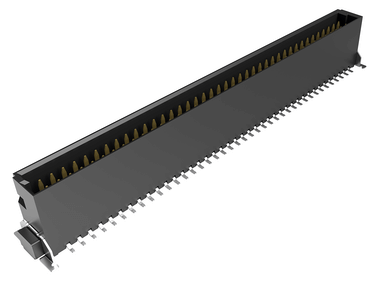

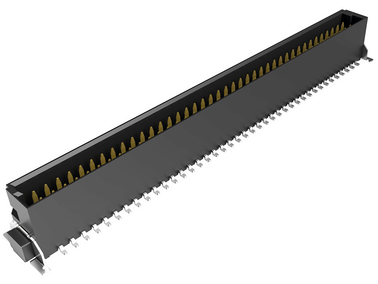

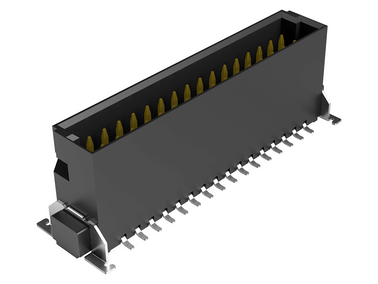

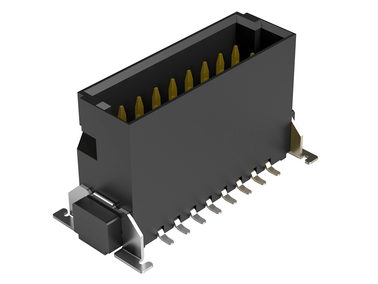

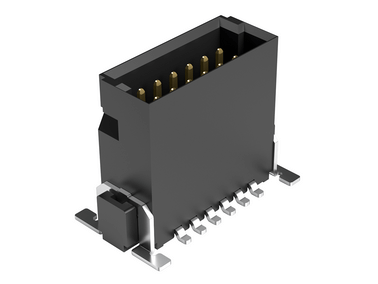

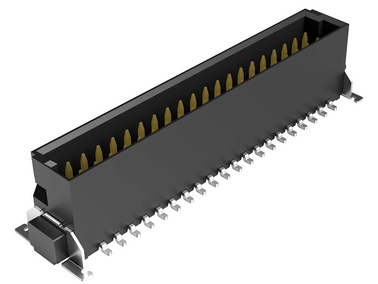

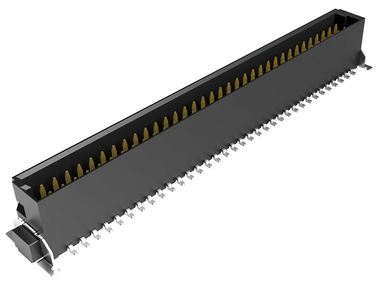

Прав щифтов съединител

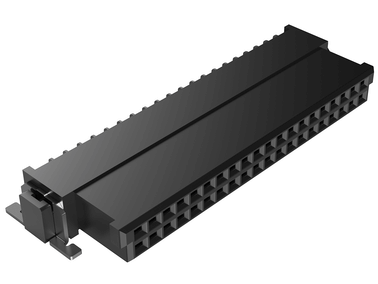

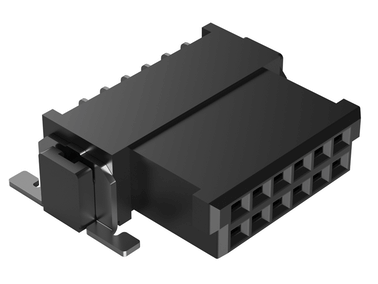

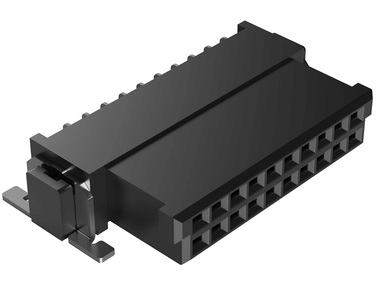

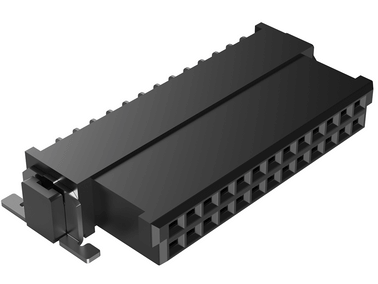

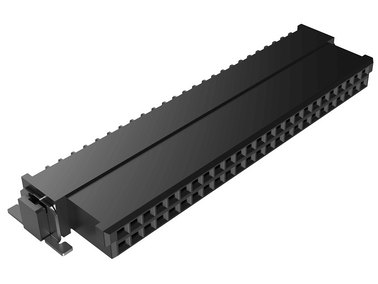

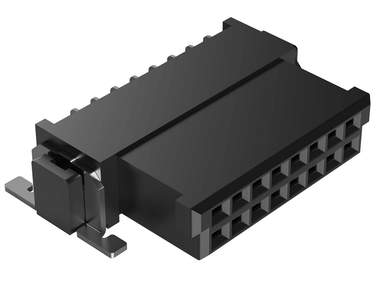

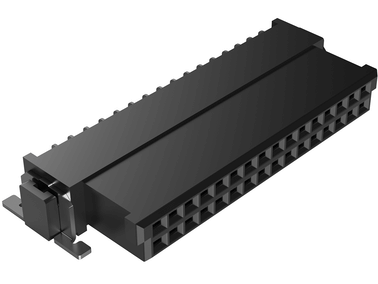

гнездов съединител ъглов
щифтов съединител ъглов

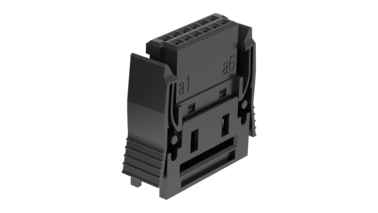

IDC гнездов съединител

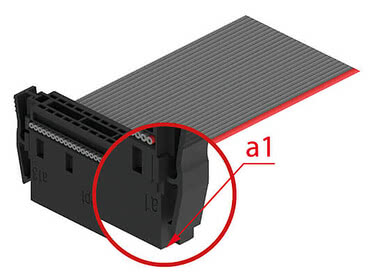

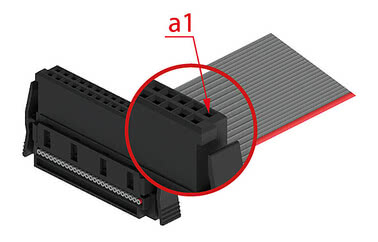

One27 асемблиране на кабели PVC Standard
One27 – индивидуално изработени PVC кабелни сглобки (асемблиране на кабели)
One27 – изработка на кабели (асемблиране на кабели) за високи температури
One27 – халогенно-свободна асемблиране на кабели
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
Основни характеристики на SMT съединител на One27
На тези и много други въпроси този анимационен филм дава нагледни отговори. Гледайте го веднага тук! (или в YouTube)!
Характеристики на SMT съединител с разстояние 1,27 мм за приложения „Board-to-Board“
Общ преглед на подробностите
за правилно свързване на „Messer-“ и „гнездов съединител“
за компенсиране на централно и ъглово отклонение (ъглова несъосност) при свързване
здраво свързване към печатната платка
оптимална обработка благодарение на прецизното позициониране
надеждно запояване при обработката
висока стабилност и издръжливост на спойка
Общ преглед на подробностите
за сигурно и надеждно свързване
надеждно свързване чрез контакт върху валцована, гладка повърхност
висока надеждност благодарение на високата „компенсиране на допуски“
- друг брой полюси
- други височини на стека
- алтернативни покрития на контактите
индивидуален съединител (съединител) още
сега

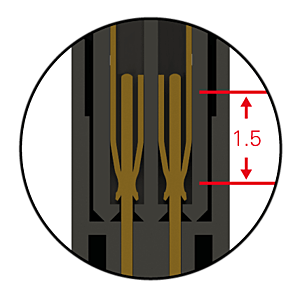

Гъвкави разстояния между печатни платки (Board-to-Board)
Високата сигурност срещу погрешно включване (ефективна дължина на съединяване) на One27-съединител позволява ножовите и пружинните редове (гнездов съединител) да се включват променливо в диапазон от 1,5 mm. Чрез комбиниране на различните височини на корпуса могат да се постигнат както малки, така и по-големи разстояния между платките.

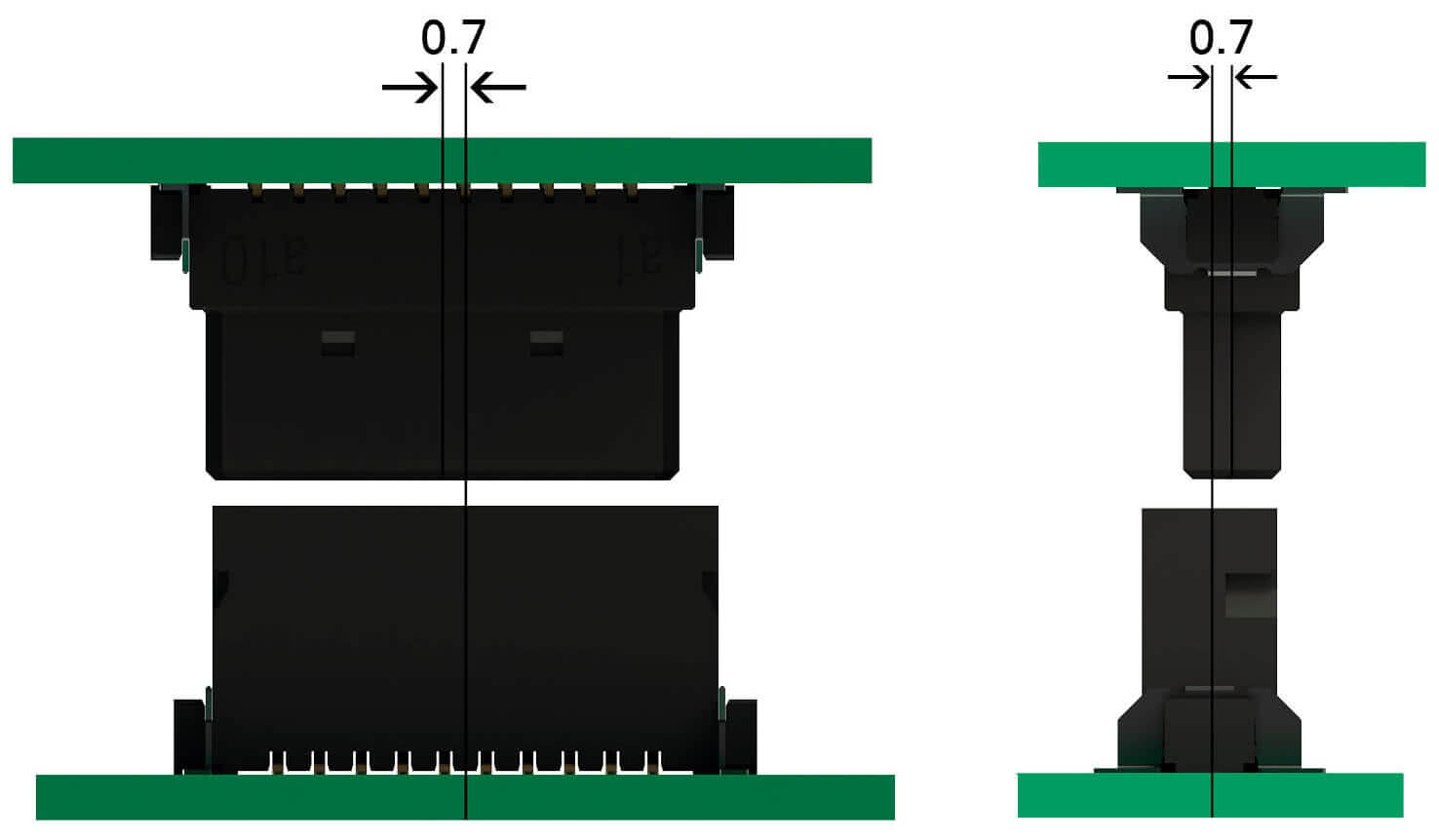

Допустими отклонения
при сместване One27 SMT-съединител допускат при свързване отклонение от 0,7 мм по надлъжната и напречната ос.

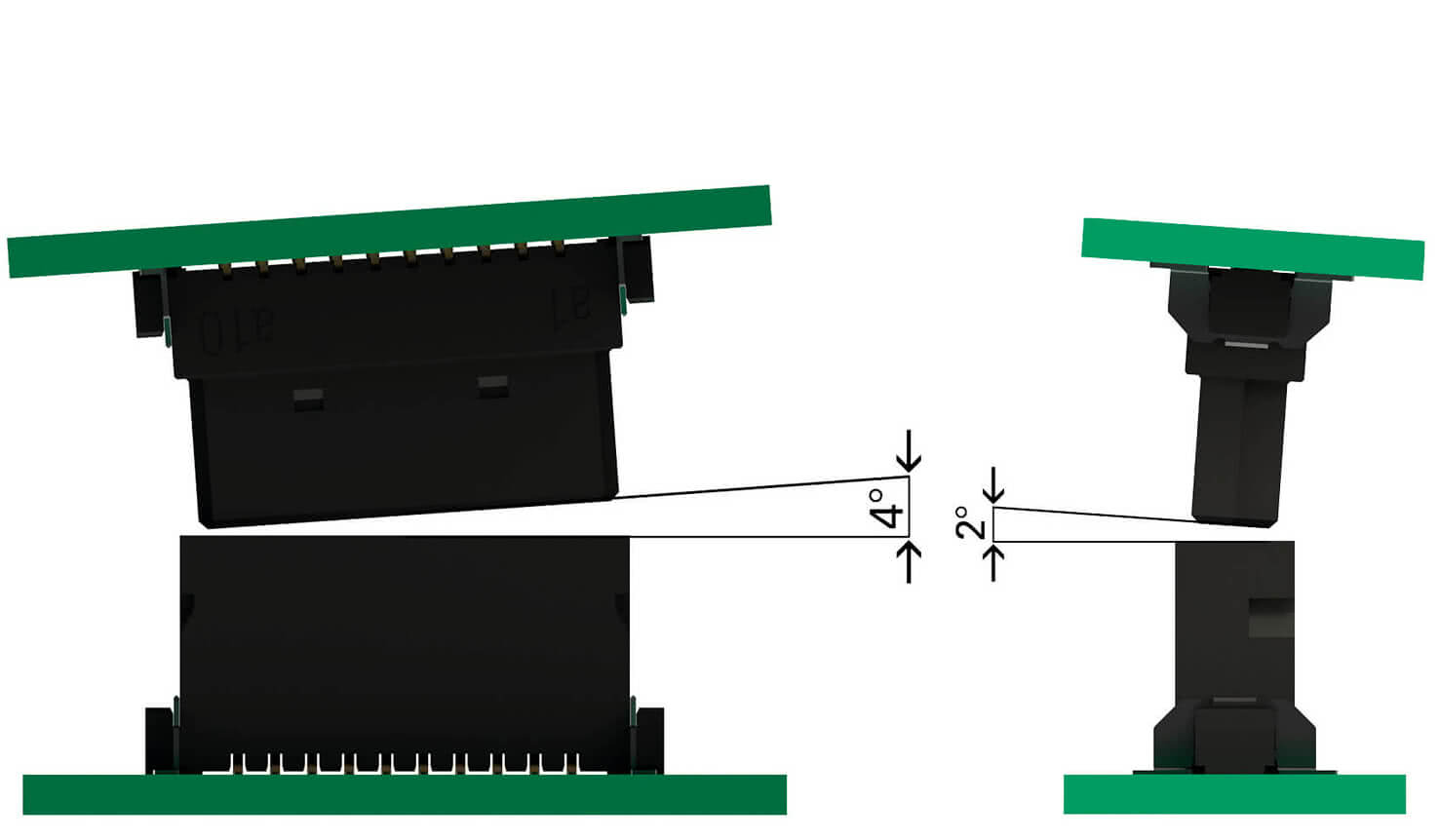

Допустими толеранси
за ъглово отклонение При включването на One27-съединител за печатна платка, гнездов съединител може да бъде вкарана под ъгъл до 4° по надлъжната ос и 2° по напречната ос в щифтов съединител.
One27 SMT съединител за печатна платка в стъпка 1,27 mm
Нашите One27 SMT-съединител за печатна платка с стъпка 1,27 mm постигат точно това и дори много повече: те са идеални за множество приложения от типа „мецанин“, „Board-to-Board“ и „Board-to-Cable“ в SMT, като същевременно са изключително здрави и лесни за обработка, а освен това са доказано съвместими с вече широко разпространените на пазара SMT-Steckverbinderi SMT с стъпка 1,27 mm. С избор от три различни типа за ножови и пружиниращи редици (гнездов съединител), както и с висока сигурност при нахлузване (ефективна дължина на съединяване), може да се реализира практически всяко разстояние между печатните платки (разстояние между платките) от 8 до 20,00 mm и всяка конфигурация на печатните платки. Освен това предлагаме пружиниращата редица IDC-гнездов съединител не само поотделно, но и с индивидуално проектирана кабелна конфигурация (асемблиране на кабели). Наистина има нещо за всяка нужда! Гарантираме оптимална обработваемост на SMT-съединител за печатна платка благодарение на толеранс на копланарност от само 0,1 mm и невероятен обхват на самоцентриране от ± 0,7 mm, съответно ± 4° по дължина и ± 2° напречно. Най-добре е сами да изпробвате One27-съединител и веднага да поръчате безплатните си мостра!“
Доминик Дотцер, продуктов мениджър в ept GmbH
Често задавани въпроси: Въпроси и отговори относно SMT-Leiterplattensteckverbindern за печатни платки One27
Как могат да се обработват SMT-съединител за печатни платки One27?
Системата за съединители One27 се обработва чрез Surface Mount Technology (SMT) и по този начин се запоява директно върху печатни платки. съединител се доставят стандартно в опаковка „tape and reel“, което позволява напълно автоматизирана обработка чрез система „Pick-and-Place“. позициониращ щифт на долната страна на One27-Stecker гарантират точно позициониране върху печатната платка. ept гарантира също така копланарност на контактите от максимум 0,1 мм, за да се осигури надеждно запояване по време на обработката.
По какви начини могат да се свързват печатните платки помежду си с SMT-Steckverbindern One27?
Различните типове на семейството One27-фамилия съединители позволяват свързването на печатни платки в паралелна, хоризонтална или ъглова конфигурация, както и свързването на лентови кабели към печатната платка.
Какви разстояния между печатните платки могат да се постигнат с конекторите One27?
С съединителите за печатни платки One27 може да се постигне минимално разстояние между печатните платки (разстояние между платките) от 8,00 mm и максимално разстояние от 20,00 mm. Това се постига, от една страна, благодарение на голямата зона за прехвърляне от 1,5 mm. По този начин редиците с ножови и пружини (гнездов съединител) могат да бъдат раздалечени до 1,5 mm, като продължават да гарантират оптимален и надежден контакт. От друга страна, височините на корпуса One27 – low-, mid- и high-profile – могат да се комбинират помежду си в девет варианта, за да се постигнат различни разстояния между платките.
Защо контактът между ножовата и пружинната решетка (гнездов съединител) при съединителите One27 е особено надежден?

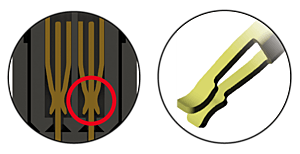

При съединителите One27 контактът се осъществява чрез двукрилен пружинен контакт (женски контакт), който обхваща контактен щифт (контактен щифт) на ножовата релса (щифтов съединител). По този начин надеждният контакт е гарантиран поне от едната страна на контактен щифт, дори и при несъвпадение при включване. Освен това контактът се осъществява чрез гладката, валцована повърхност на женския контакт. По този начин се изключва износването на контактната повърхност и образуването на стружки при включването на съединителите One27.
Съвместими ли са съединителите SMT-Leiterplatten-съединител на ept с други съединители на пазара?
Системата за съединители One27 е напълно съвместима със съединителите на други производители. Съвместимостта на съединителите One27-съединител е потвърдена в протоколи от тестове, които можете да поискате на адрес sales@ept.de.
За какви приложения се използват съединителите за печатни платки One27 (съединител за печатна платка)?
SMT конекторите One27 са подходящи за всички приложения, при които печатните платки трябва да бъдат свързани надеждно, но при ограничено пространство. Благодарение на различните налични ориентации, височини и технологии на свързване на One27 съединител, вие запазвате пълна гъвкавост при подреждането на печатните платки, които трябва да се свържат, както и при избора на типа на свързване. Независимо дали са подредени успоредно на различни разстояния, хоризонтално една до друга, под прав ъгъл или чрез лентов кабел – начинът, по който свързвате печатните платки помежду си, зависи изцяло от вас.
Какви токове могат да се пренасят чрез съединителите One27?
50-пинов One27 съединител пренася до 1,4 A при околна температура 20 °C. За точни данни, моля, поискайте нашите тестови доклади на sales@ept.de.
Какъв отклонение толерират съединителите за печатни платки One27 (съединител за печатна платка) при включване?
Съединителите One27 (съединител) разполагат с висока толеранс на изместване. Така при съединяване на ножови и пружини (гнездов съединител) е допустимо радиална несъосност от 0,7 мм по надлъжната и напречната ос. Толерансът на ъгловото отклонение е 4° по надлъжната и 2° по напречната ос.
Предлага ли се IDC-гнездов съединител на One27 и без лентов кабел?
Да, ept предлага IDC-гнездов съединител от продуктовата серия One27 и без кабел. По този начин можете сами да извършите „ асемблиране на кабели “ и да изберете индивидуално дължината на кабела. Моля, спазвайте указанията за монтаж.
асемблиране на кабели ept обаче ви предлага и индивидуално изработване на One27 IDC-гнездов съединител, съобразено с вашите нужди.
Предлага ли ept IDC-гнездов съединител One27 и в готов вариант, с кабелна сглобка?
Да, ept предлага IDC-гнездов съединител One27 в изпълнение с „IDC свързване“ с кабелна конфекция (асемблиране на кабели). Можете свободно да изберете ориентацията на съединителите (съединител), броя на полюсите (брой полюси), както и дължината на кабела. Освен това имате избор между три различни типа кабели.
SMT съединител от серията One27 се доставят ли и в опаковка „Tape & Reel“?
Да, SMT-съединител на One27 обикновено се доставят в опаковка „tape and reel“, което позволява напълно автоматизирана обработка чрез „Pick-and-Place“. Можете също така да ни попитате за други видове опаковки. IDC-гнездов съединител на One27 обикновено се доставя в опаковка „табла“.
Дали One27 съединител за печатна платка са UL recognized components?
Да, съединителите One27 (съединител) на ept са UL recognized components в САЩ и Канада.
Съответстват ли съединител за печатни платки на ept на изискванията на RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) е директивата за ограничаване на използването на определени опасни вещества в електрическите и електронните устройства.
Потвърждаваме, че съединител-ите One27 на ept са в съответствие с RoHS 2011/65/EU съгласно RoHS-сертификата. Повече информация можете да намерите в раздела RoHS & REACH.
