MicroTCA – захранващи конектори
MicroTCA® се основава на подхода за директно вграждане на AdvancedMC™ модули в задната платка. Целта е да се създадат по-малки и по-гъвкави системи, независими от носещите платки и от AdvancedTCA®. MicroTCA® е насочен към приложения, които не изискват толкова висока изчислителна мощност, но при които на преден план са малките размери и ниските разходи. По този начин се откриват допълнителни области на приложение в средния и ниския ценови сегмент, например в обработката на изображения, медицинската техника или техниката за автоматизация.
Характеристики
- отговаря на изискванията на PICMG
Приложения
- Енергийни приложения
- Обработка на изображения
- Медицинска техника
- Техника за автоматизация
MicroTCA: Общ преглед
Филтри
Захранване

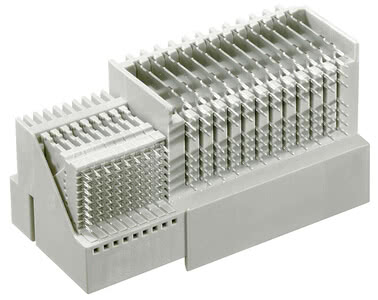

Изход на захранващия модул MTCA Номер на артикула. 501-50096-183
Брой пинове: 72 сигнални, 24 захранващи, Техника за свързване: впресване, отговаря на изискванията на PICMG
Правоъгълен
Технология за притискане
Захранване
Издръжлив

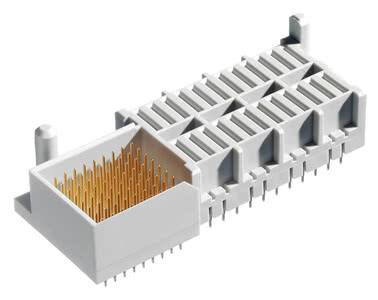

MTCA захранваща платка Номер на артикула. 502-50096-183
Брой пинове: 72 сигнални, 24 захранващи, Техника за свързване: впресване, отговаря на изискванията на PICMG
Правоъгълен
Технология за притискане
Захранване
Издръжлив
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
Характеристики

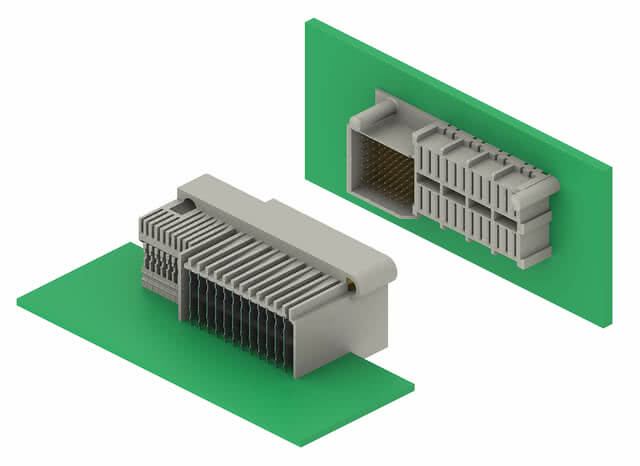

Съединителите за MicroTCA и AdvancedTCA с технология за вграждане чрез пресоване осигуряват висока скорост на предаване на данни. Вграждането се извършва безпроблемно чрез технология за вграждане с плоски пластини. Докато при системата ATCA ъгловият AMC съединител е разположен върху дъщерната платка, при системата µTCA се използва прав съединител, който се намира директно върху задната платка.
Общ преглед на подробностите
AdvancedTCA® и MicroTCA® – спецификации на PICMG
AdvancedTCA® и MicroTCA® са спецификации, разработени от PICMG® с цел да се осигурят стандартизирани хардуерни решения, отговарящи на нарастващия обем на трафика, както и на новите комуникационни решения.
AdvancedTCA® е насочена предимно към инфраструктурата на телекомуникационни системи с най-високи изисквания за надеждност. С AdvancedTCA® става възможно изграждането на модулни системи с компоненти от различни производители. По този начин тази технология предлага възможност за по-бързо разработване на гъвкави и икономични устройства, отколкото беше възможно с досегашните патентовани системи.
От концептуална гледна точка AdvancedTCA® представлява мащабируема, мощна архитектура, която се отличава с висока функционална плътност, надеждност и бъдеща сигурност и на чиято платформа могат да се реализират много ориентирани към бъдещето приложения. Мащабируеми скорости на предаване на данни от няколко Tbit/s, поддръжка на множество протоколи, интегриране на нови услуги, конвергенция на достъпни, основни и оптични мрежи са част от това, както и интегрирането на функции на центрове за данни. Интерфейсите за Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express и RapidIO са доказателство за високата гъвкавост на архитектурата AdvancedTCA®. Друг основен елемент на системите е високата наличност от 99,999%.
За да направи описаната Advanced-TCA® система още по-икономична, PICMG® разработи стандарта AdvancedMC™ (Advanced Mezzanine Card). Модулите AdvancedMC™ са малки карти, които се поставят успоредно като мецанин приложение върху „Carrier Board“ (носеща платка под формата на дъщерна карта AdvancedTCA®). Carrier Board съдържа само функции за управление, но самото приложение се реализира чрез AdvancedMC™ модулите.
MicroTCA® се основава на подхода за директно монтиране на AdvancedMC™ модулите в бакплана. Целта е да се изграждат по-малки и по-гъвкави системи, независими от Carrier Boards и от AdvancedTCA®. MicroTCA® е насочен към приложения, които не изискват толкова висока изчислителна мощност, но при които на преден план са малките размери и ниските разходи. По този начин се откриват допълнителни области на приложение в средния и ниския ценови сегмент, например в обработката на изображения, медицинската техника или в автоматизацията.
От концептуална гледна точка AdvancedTCA® представлява мащабируема, мощна архитектура, която се отличава с висока функционална плътност, надеждност и бъдеща сигурност и на чиято платформа могат да се реализират много ориентирани към бъдещето приложения. Мащабируеми скорости на предаване на данни от няколко Tbit/s, поддръжка на множество протоколи, интегриране на нови услуги, конвергенция на достъпни, основни и оптични мрежи са част от това, както и интегрирането на функции на центрове за данни. Интерфейсите за Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express и RapidIO са доказателство за високата гъвкавост на архитектурата AdvancedTCA®. Друг основен елемент на системите е високата наличност от 99,999%.
За да направи описаната Advanced-TCA® система още по-икономична, PICMG® разработи стандарта AdvancedMC™ (Advanced Mezzanine Card). Модулите AdvancedMC™ са малки карти, които се поставят успоредно като мецанин приложение върху „Carrier Board“ (носеща платка под формата на дъщерна карта AdvancedTCA®). Carrier Board съдържа само функции за управление, но самото приложение се реализира чрез AdvancedMC™ модулите.
MicroTCA® се основава на подхода за директно монтиране на AdvancedMC™ модулите в бакплана. Целта е да се изграждат по-малки и по-гъвкави системи, независими от Carrier Boards и от AdvancedTCA®. MicroTCA® е насочен към приложения, които не изискват толкова висока изчислителна мощност, но при които на преден план са малките размери и ниските разходи. По този начин се откриват допълнителни области на приложение в средния и ниския ценови сегмент, например в обработката на изображения, медицинската техника или в автоматизацията.
Гледната точка на разработчика
„За MicroTCA® приложения ept предлага захранващи конектори, отговарящи на спецификацията PICMG®. Конекторите на ept отговарят на най-високите стандарти за качество, което позволява значително повишаване на надеждността на MicroTCA® системите, и отговарят на изискванията на PICMG.“
Често задавани въпроси: Въпроси и отговори за MicroTCA
Какви токове могат да се пренасят чрез съединителя на захранващия модул? Съвместими ли са MicroTCA® съединителите на ept с други съединители, предлагани на пазара?
Какви токове могат да се пренасят чрез съединителя на захранващия модул?
Контактът на захранващия модул пренася до 12 ампера.
Съвместими ли са MicroTCA® съединителите на ept с други съединители, предлагани на пазара?
ept гарантира пълна кръстосана съвместимост с всички MicroTCA® конектори, предлагани на пазара, които отговарят на спецификацията PICMG ATCA 3.0 R2.0.
