Основни предимства на съединителя Zero8 с технология ScaleX
± 0,4 мм компенсиране на допуски в състояние на свързване
в посока
X и Y – 1,5 мм зона за припокриване в посока Z
Високоскоростен пренос на данни с минимум 16+ Gbit/s
Подходящи
за PCIe 4.0 и Industrial Ethernet Допълнителна защита на сигнала чрез еекраниране
Какви са предимствата на новата технология ScaleX?
Как функционира двустранното свързване? Какви скорости на предаване на данни можете да постигнете с конектори Zero8? Какви предимства ви предлага концепцията за затворен екран? Доколко гъвкаво можете да проектирате вашите устройства с конектори Zero8?
Отговорите на вашите въпроси ще намерите в този кратък анимационен филм. Гледайте го веднага тук (или в YouTube)!
Характеристики на 0,8 мм SMT съединител с ScaleX-технология
ScaleX – тази марка е символ на двустранна, издръжлива контактна технология в система от съединители (съединител), която може да се мащабира по различен начин.
Нашите съединители с пружинен контакт (женски контакт) от серията Zero8 осигуряват изключително надеждно свързване благодарение на ScaleX. По този начин те са изключително подходящи за приложения в изискващи индустриални области. Дори продължителните натоварвания, като например вибрации и удари, не представляват проблем за висококачествените немски съединители (съединител). Същевременно се радвате на пълна гъвкавост благодарение на мащабируемостта на съединителите „Board-to-Board“.
Zero SMT Socket
Общ преглед на подробностите
защита срещу завъртане
за правилно свързване на Plug и Socket
Входни фаски
за компенсиране на централно и ъглово отклонение (ъглова несъосност) при свързване
Boardlock
за стабилна връзка с печатната платка
кодиращ щифт
за правилно поставяне на щепсела върху печатната платка
Копланарност
за надеждно запояване при обработката
образуване на менискус
за висока стабилност и издръжливост на спойка
Zero SMT Plug
Общ преглед на подробностите
Двустранна контактна система
за надеждна връзка в промишлена среда (удари, вибрации, термични цикли, вредни газове)
Гладка контактна повърхност
Контактирането върху хомогенната валцована страна с висококачествени повърхности позволява 500 цикъла нацикли на съединяване
Защитени контакти
Оптимизираната геометрия на контактите и корпуса намалява риска от повреждане на контактите
Поток от данни
Оптимизираната за HF геометрия на контактите осигурява скорост на предаване на данни от 16 Gbit/s
екраниране ЕМС
Двустранното екраниране (екраниране) гарантира висока електромагнитна съвместимост за оптимална целостност на сигнала (цялост на сигнала) в индустриална среда
компенсиране на допуски
Висока надеждност благодарение на високата „компенсиране на допуски“

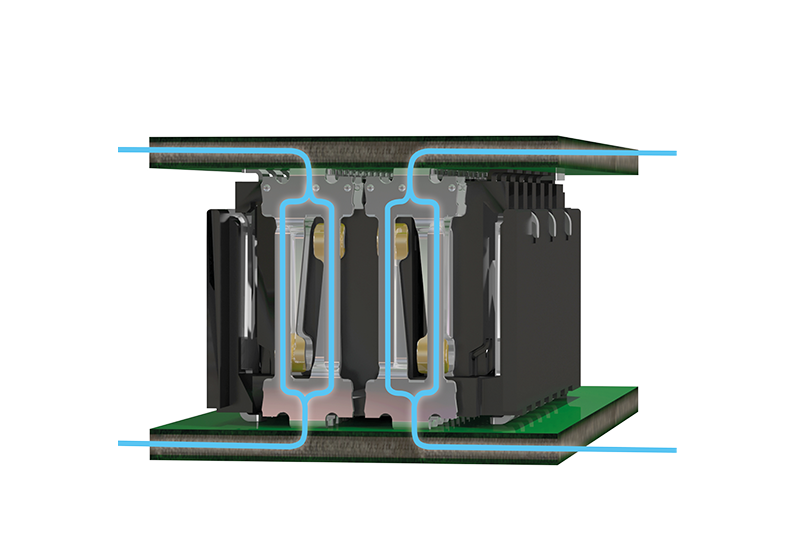

Хермафродитна контактна система: двустранно свързване за максимална надеждност на контакта при SMT съединители
За разлика от традиционните SMD съединители, които осъществяват контакт чрез нож и „ женски контакт “, нашият екраниран Zero8 съединител за печатни платкисъединител разполага с нож и „ женски контакт “ на всяка двойка контакти (Plug или Socket). С тази надеждна технология за свързване този съединител в 0,8 mm стъпка осигурява двойно свързване на един-единствен пин и осигурява висока излишност, а с това и максимална сигурност на контакта. По този начин хермафродитната контактна система гарантира сигурно, устойчиво и газонепропускливо свързване въпреки външни въздействия като удари, вибрации, термични цикли и вредни газове. Много високата компенсиране на допуски от 0,4 мм в съединено състояние, която се постига благодарение на хермафродитната контактна система на съединителя Zero8, прави съединител допълнително особено мащабируем.
Освен това геометрията на изолационния корпус е проектирана така, че контактите да се потапят в „ изолационно тяло “ и по този начин да бъдат защитени, което прави повреждането им практически невъзможно. Освен това геометрията надеждно предотвратява неправилното съединяване на контактите.
Гъвкави разстояния между платките: Подходящи Platinen-съединител за печатни платки за всякакви нужди
Нашите съединители за печатни платки (съединител) са издръжливи и осигуряват висока степен на компенсиране на толерансите (компенсиране на допуски). Както при монтажа, така и в съединено състояние, SMT съединителите се адаптират към вашите индивидуални изисквания. Съединителите с готовност прощават дори грешки при употребата. Каквото и да планирате, можете да разчитате на съединителите Zero8.

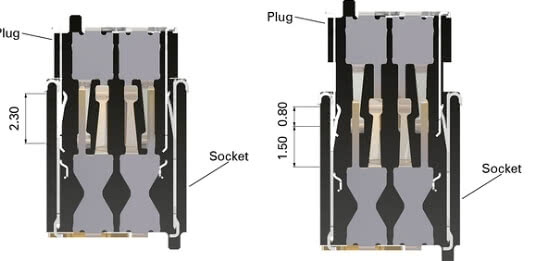

Многополюсните съединители (съединител) на производителя ept не е необходимо да се включват докрай. Благодарение на зоната за превключване от 2,3 mm съединителите на ept се вписват точно във вашите приложения. Щифтът (Plug) и гнездото (Socket) могат да се включват променливо в диапазон от 1,5 mm, без това да се отрази на предаването на данни. В зависимост от нуждите могат да се реализират разстояния между платките от 6,00 до 21,00 мм.
Чрез вкарване докрай се постига минимално възможната разстояние между печатните платки (разстояние между платките). За максимално възможно разстояние вкарайте Plug и Socket само на 0,8 мм един в друг. Тази контактна повърхност вече е достатъчна, за да се гарантира бърза и сигурна връзка.

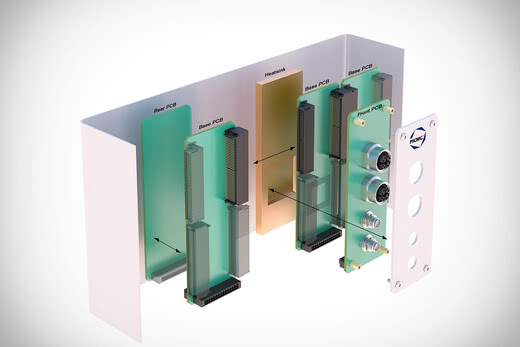

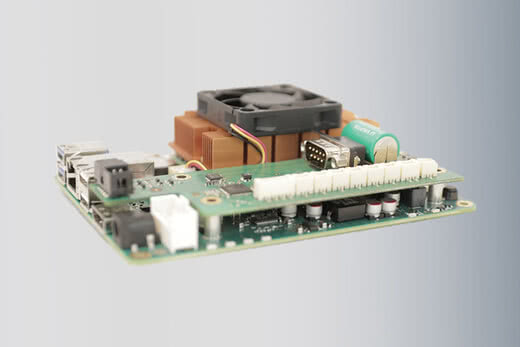

Съединители за печатни платки съединител за печатна платка Zero8, специфицирани съгласно PICMG Modblox7
ModBlox7 описва основната спецификация на модулен Box-PC, състоящ се от различни функционални модули, като CPU, захранване и входове/изходи. Този нов, независим от производителя стандарт позволява на потребителите да реализират широка гама от комбинации на устройства в модулен дизайн чрез съвместими функционални единици. Целта на PICMG® беше също така да се намалят разходите и да се насърчи устойчивото развитие. Новата спецификация на PICMG® обхваща както механиката, така и модулните функционални единици, както и електрическото свързване чрез „ съединител “ в предварително дефинирана конфигурация на изводите.
Един Box-PC се състои от корпус, един или два блока за захранване, както и един или два процесора, всеки от които с до четири PCI-Express и до осем USB-базирани входа/изхода. Всеки модул от своя страна може да включва до три подредени една върху друга печатни платки, в зависимост от сложността на единицата. Размерите на Box-PC са фиксирани по височина и дълбочина. Ширината на предния панел обаче варира в зависимост от броя на модулите. Те от своя страна могат да се състоят от един или повече т.нар. слотове с размер 1,4 инча. По този начин могат да бъдат подредени до дванадесет слота, достигащи максимална ширина от 16,8 инча.
При стандарт за модулна конфигурация на устройствата, разбира се, се обръща специално внимание на електрическото и механичното свързване на отделните модули посредством съединител. В съответствие с условията на експлоатация на бокс-компютрите, Zero8 е високоскоростен съединител в SMT, който се отличава не само с изключителна здравина при инсталирането, но и с високи толеранси при работа, както и с изключителна устойчивост спрямо неблагоприятни условия на околната среда. Тъй като при някои приложения е необходимо да се осигури надеждност чрез резервиране с помощта на допълнителен съединител, трябва да е възможно едновременното използване на няколко конектора на една печатна платка. Това изисква висока компенсация на отклоненията при включване, както и толерантност при експлоатация. Всички тези характеристики притежава съединител за печатна платка Zero8.

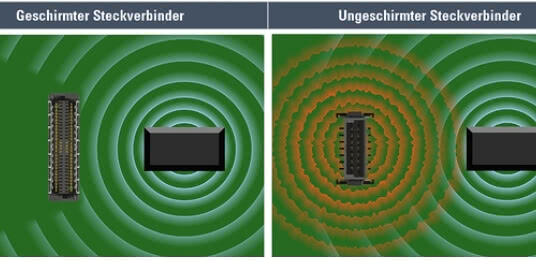

Съединители за печатни платки (съединител): ЕМС -екраниране за най-високо качество на свързване на печатните платки
С нарастващата плътност на монтажа се увеличава рискът от взаимно електромагнитно въздействие. За да се предотврати това, се използват съединители (съединител) с екраниране (екраниране), които осигуряват по-добра електромагнитна съвместимост (електромагнитна съвместимост). Електромагнитната съвместимост (ЕМС) е от решаващо значение за безпроблемното функциониране на електрическите компоненти и приложения.
Нашите съединители „Board-to-Board“ от серията Zero8 се отличават с двустранно екраниране (екраниране), което осигурява оптимални показатели за електромагнитна съвместимост (ЕМС). По този начин се гарантира безпроблемно предаване на данни практически във всяка среда. Използваният екраниращ материал е специално подходящ за компоненти с високи изисквания към електромагнитна съвместимост (ЕМС). Така се гарантира взаимна индуктивност (взаимна индуктивност) от максимум 10 пикохенри. Това прави съединител за печатни платки от серията Zero8 оптимален избор за приложения в Industry 4.0 и Интернет на нещата (IoT).

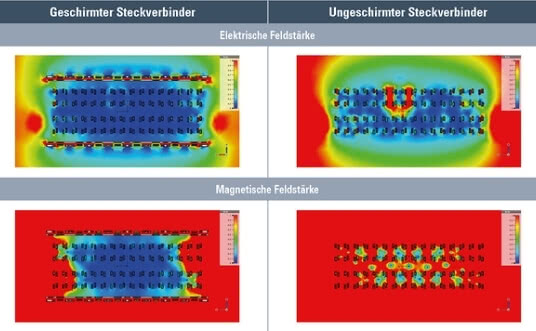

Концепцията за широкоплощен екран надеждно отклонява смущаващите токове към връзка към маса чрез многократното свързване на двете печатни платки. Влиянието на силата на електрическото и магнитното поле върху съединителите на печатните платки може да се симулира нагледно чрез взаимна индуктивност. В обратния случай, когато съединителят може да действа като източник на смущения, съседните компоненти и елементи се защитават ефективно.

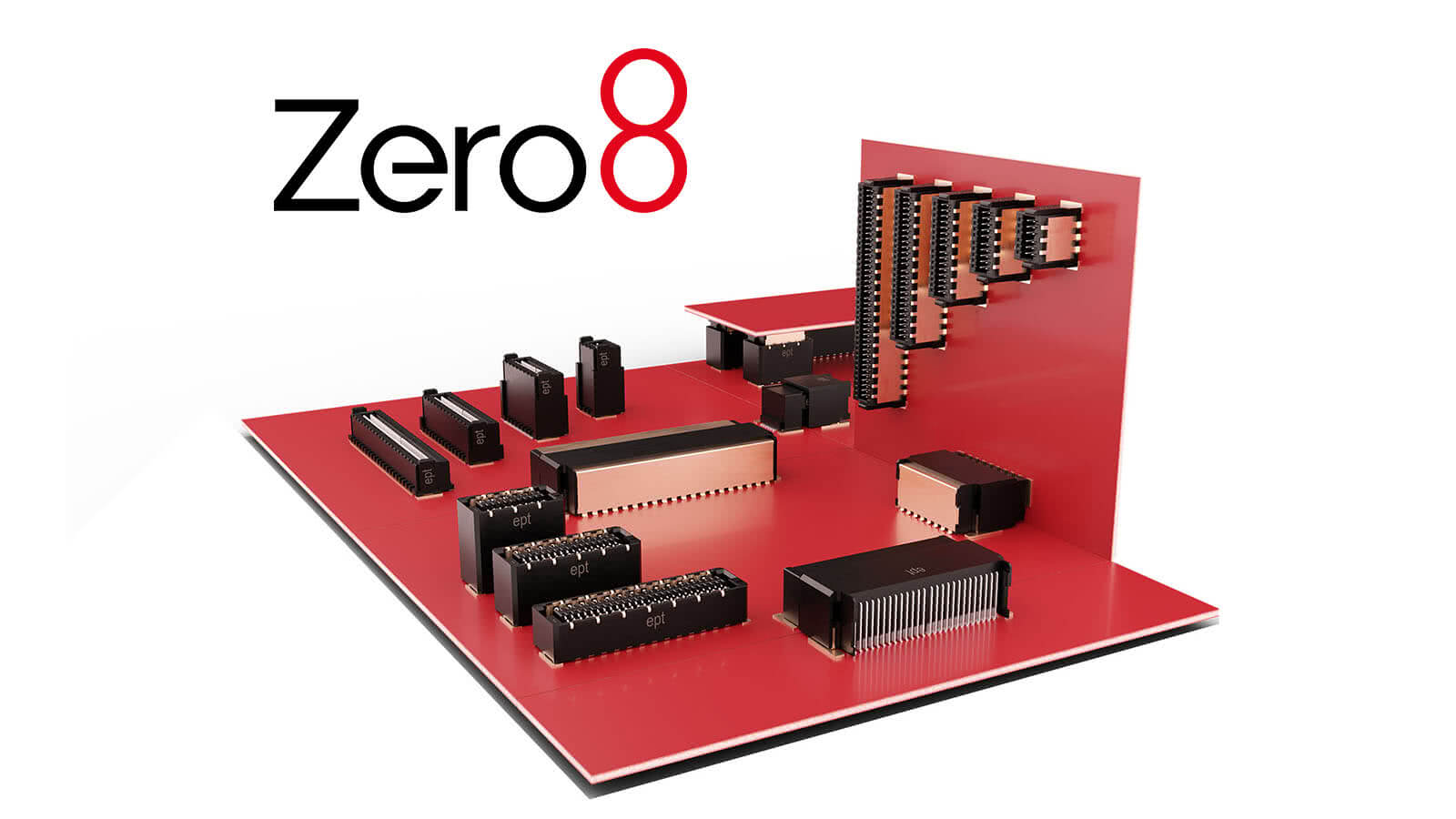

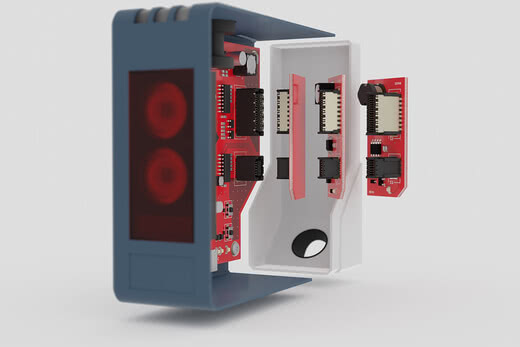

Zero8 SMT съединител за печатни платки за промишлени приложения
Търсите ли SMT съединител с екраниране, който е здрав и осигурява надежден контакт? А най-добре и мащабируем според вашите индивидуални изисквания?
Нашата продуктова серия Zero8 съединител за печатна платка с стъпка 0,8 mm е разработена за взискателни индустриални приложения и предлага максимална мащабируемост.
Адаптирайте свободно тип, брой полюси и височина на стека на SMT-съединител според вашите индивидуални изисквания. При това нашите съединител за печатна платка гарантират скорост на скорост на предаване на данни от 16 Gbit/s. Свързването на печатните платки може да се реализира в паралелна,ъглова или хоризонтална форма. Socket и Plug предлагаме в типовете low-, mid- и high-profile, както и ъглов. Plug е допълнително достъпен и като x-high-profile.

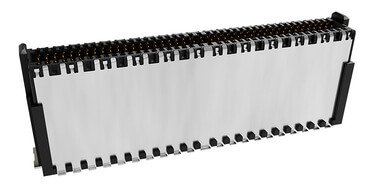

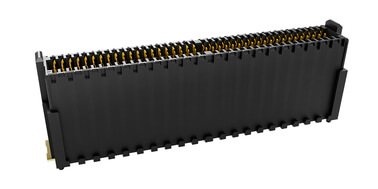

Благодарение на различните височини на корпуса с съединителите „платка-платка“ на Zero8 можете да постигнете разстояния между платките от 6,00 до 21,00 мм. Можете да получите съединителите ept-съединител в изпълнение от 12 до 80 полюса. Но това не е всичко: имате избор и по отношение на екранирането (екраниране)! И двете страни на двойката съединители да са с екраниране (екраниране) или без? Или само едната страна да е с екраниране? Решението е ваше. Всички съединители Zero8 са напълно съвместими помежду си и могат свободно да се комбинират, независимо дали изберете неекранирани или екранирани съединители (съединител).
Често задавани въпроси: Въпроси и отговори относно SMT-Leiterplattensteckverbindern за печатни платки на Zero8
Как могат да се обработват SMT-съединител за печатни платки Zero8?По какви начини могат да се свързват печатните платки помежду си с SMT-Steckverbindern на Zero8?Какви токове могат да се пренасят чрез съединителите Zero8?С какво се отличава новата концепция за свързване?Какво представлява технологията ScaleX?За какви скорости на предаване на данни са подходящи SMT-съединител на Zero8?За какви приложения е подходящ екранираният вариант?Концепцията за свързване на Zero8 компенсира ли отклоненията в моето приложение?
Как могат да се обработват SMT-съединител за печатни платки Zero8?
Системата за съединители Zero8 се обработва чрез Surface Mount Technology (SMT) и по този начин се запоява директно върху печатни платки. съединител се доставят стандартно в опаковка „tape and reel“, което позволява напълно автоматизирана обработка чрез „Pick-and-Place“. Позициониращите щифтове (позициониращ щифт) на долната страна на конекторите Zero8 гарантират точно позициониране върху печатната платка. ept гарантира също така копланарност на контактите от максимум 0,1 мм, за да се осигури надеждно запояване по време на обработката.
По какви начини могат да се свързват печатните платки помежду си с SMT-Steckverbindern на Zero8?
Различните типове на семейството на съединителите Zero8-фамилия съединители позволяват свързването на печатни платки в паралелна подредба с височина на стека между 6 и 21 mm, както и в хоризонтална или ъглова подредба.
Какви токове могат да се пренасят чрез съединителите Zero8?
Благодарение на висококачествената медна сплав с отлични проводимостни характеристики, при 50-пинов съединител (съединител) са възможни до 1,7 A при околна температура 20 °C. Тези стойности обикновено се постигат при съединители с минимално разстояние между контактите (стъпка) от 1,27 mm.
С какво се отличава новата концепция за свързване?
Всяка двойка контакти (Plug или Socket) съдържа както ножов, така и женски контакт. Това двойно свързване осигурява надеждно и газонепропускливо свързване в индустриална среда и е устойчиво на външни въздействия като: удари, вибрации, термични цикли, вредни газове и др. Благодарение на свързването върху хомогенната валцована повърхност (валцована повърхност) с висококачествени покрития се гарантират най-малко 500 цикъла на включване (цикли на съединяване) и се намалява износването на повърхността при микродвижения.
Какво представлява технологията ScaleX?
Технологичната марка ScaleX описва мащабируемостта на системата за съединители при приложението и предимствата на контактната технология:
надеждни механични и електрически връзки чрез двустранна контактна система
; гъвкав дизайн на устройствата: различен брой полюси, типове и височина на стека с висока степен на „ефективна дължина на съединяване“;
вариативност: съединители „съединител платка-платка“ в екранирани и неекранирани версии
; здравина: Технология на свързване за висока „компенсиране на допуски“ и защита на контактите
Скорост на предаване на данни до 16 Gbit/s: по избор със затворена концепция за екраниране за висока защита срещу електромагнитни смущения (ЕМС)
За какви скорости на предаване на данни са подходящи SMT-съединител на Zero8?
Симулациите със системата за съединители Zero8 при 16 Gbit/s показват отлична цялост на сигнала. S-параметър могат да бъдат предоставени за вашите симулации на приложения; моля, свържете се с нас на sales@ept.de
За какви приложения е подходящ екранираният вариант?
Концепцията за екраниране гарантира оптимална електромагнитна съвместимост (ЕМС) при промишлена употреба и е подходяща за всички устройства с вътрешна високоскоростна трансмисия, които се класифицират като източник на смущения и/или приемник на смущения: честотни преобразуватели, захранващи устройства, UPS системи, електрически задвижвания, превключвателни устройства, системи за управление, IO системи, медицински устройства, измервателна техника, комуникационни системи, мрежова техника, сензори, устройства за видеопредаване.
Концепцията за свързване на Zero8 компенсира ли отклоненията в моето приложение?

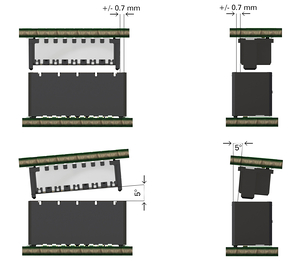

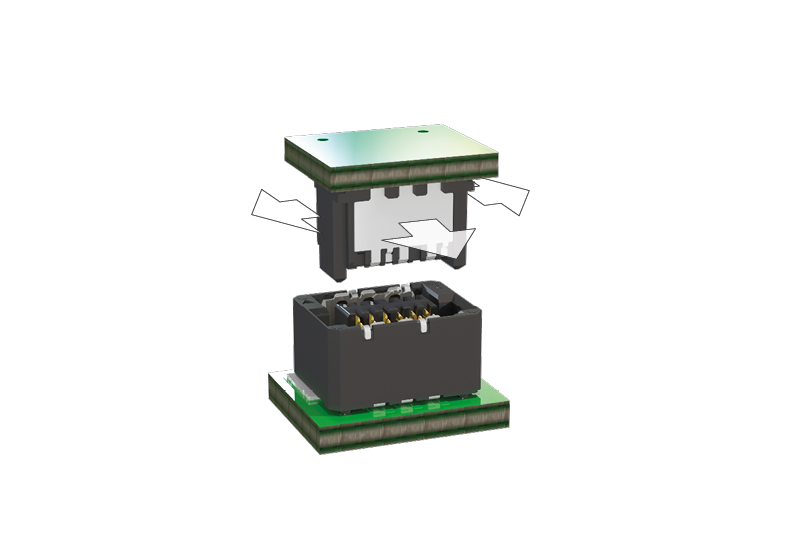

Новоразработената концепция за свързване гарантира висока компенсация на отклоненията (компенсиране на допуски) по време на инсталирането (ъглова несъосност до 5°, радиална несъосност от ± 0,7 mm) и компенсира дори в състоянието на включване отклоненията от страна на устройството от ± 0,4 mm в посока x и y, както и 1,5 mm в посока z.
