DIN 41612 –
съединители за печатни платки (съединител за печатна платка)
DIN 41612: Общ преглед
Продукти по стандарт DIN 41612DIN 41612 „съединител за печатна платка“ – обещанието за качество на EPTНашите конектори за печатни платки: ✓ надеждни, ✓ издръжливи, ✓ в много вариантиХарактеристики на съединителя DIN 41612 за приложения от тип „платка към платка“press-fit технология Tcom pressКонструкцииГледната точка на разработчикаЧЕСТО ЗАДАВАНИ ВЪПРОСИОтзиви
Характеристики
- Възможни
- са различни технологии на свързване; изпреварващи и закъсняващи контакти – по заявка
- ; предварително центриране
- ; различни дължини
- на изводите; до 160 контакта на съединител (съединител); налични
- са
- съединители с два до пет реда; съединители с стъпка 2,54 мм или 5,08 мм; богат
- набор от аксесоари като Shroud, „board lock“, „кодиране“; превключвателни
- щепсели за верижно свързване
- , одобрени на международно ниво, например съгласно UL
- ; предаване на сигнал до 1,5 A
- ; предаване на ток до 5,6 A или 15 A
- ; закрепващите клипсове и кодирането осигуряват на разработчиците и потребителите допълнителна сигурност и множество възможности за приложение.
Приложения
- backplane – дъщерна платка, 19-инчова техника (VME)
- , Board-to-Board, паралелно или насложено
- , силен ток, използване
- като периферни съединител за външни интерфейси от страната на окабеляването
- на по-големи разстояния посредством лентов кабел
Филтри
Права гнездов съединител
Прав щифтов съединител
гнездов съединител 90°
щифтов съединител 90°

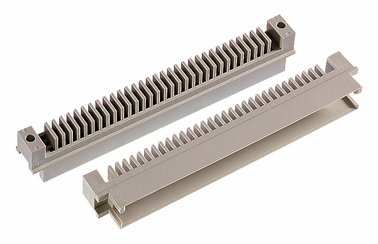

съединител с превключващи контакти

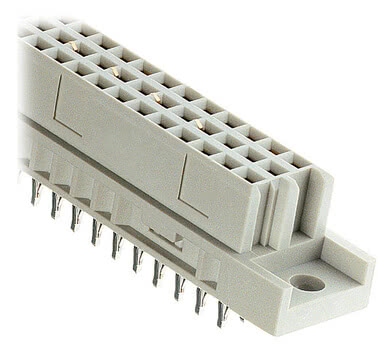

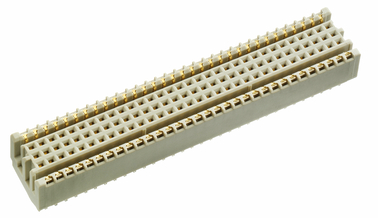

VME 64x
DIN 41612 VME 64x конектор Номер на артикула. 306-61067-12
Дължина на съединението 4,6 мм, Брой 160, Технология за притискане, Категория 1, без фланец
Правоъгълен
Технология за притискане
Издръжлив
DIN 41612 VME 64x конектор Номер на артикула. 306-62067-12
Дължина на съединението 4,6 мм, Брой 160, Технология за притискане, Категория 1, Фланец по стандарт ANSI
Правоъгълен
Технология за притискане
Издръжлив
DIN 41612 VME 64x конектор Номер на артикула. 306-67069-14
Дължина на съединението 17 мм, с зона за включване от клас 1, Брой 160, Технология за притискане, Категория 1, Фланец по стандарт ANSI
Правоъгълен
Технология за притискане
Издръжлив
DIN 41612 VME 64x конектор Номер на артикула. 306-60067-12
Дължина на съединението 4,6 мм, Брой 160, Технология за притискане, Категория 1, DIN фланец
Правоъгълен
Технология за притискане
Издръжлив
DIN 41612 VME 64x конектор Номер на артикула. 306-65069-14
Дължина на съединението 17 мм, с зона за включване от клас 1, Брой 160, Технология за притискане, Категория 1, DIN фланец
Правоъгълен
Технология за притискане
Издръжлив
DIN 41612 VME 64x конектор Номер на артикула. 306-66069-14
Дължина на съединението 17 мм, с зона за включване от клас 1, Брой 160, Технология за притискане, Категория 1, без фланец
Правоъгълен
Технология за притискане
Издръжлив
Аксесоари
Кодиране по DIN 41612, типове B и C Номер на артикула. 104-19003
за типове B и C, предотвратява неправилното монтиране на модули, 1 брой съответства на 4 клина
DIN 41612 капак C/R Номер на артикула. 115-15302
за дебелина на печатната платка 3,2 мм, за дължина на стълба 17 мм, C/R
Правоъгълен
DIN 41612 капак C/R Номер на артикула. 115-15401
за дебелина на печатната платка 2,4 мм, за дължина на стълба 13 мм, C/R
Правоъгълен
DIN 41612 капак C/R Номер на артикула. 115-15301
за дебелина на печатната платка 2,4 мм, за дължина на стълба 17 мм, C/R
Правоъгълен
DIN 41612 капак C/R Номер на артикула. 115-15402
за дебелина на печатната платка 3,2 мм, за дължина на стълба 13 мм, C/R
Правоъгълен
DIN 41612 – капакът се движи с усилие Номер на артикула. 115-15405
за дебелина на печатната платка 3,2 мм, за дължина на стълба 13 мм, C/R се движи трудно
Правоъгълен
DIN 41612 капак с твърд ход без фланец Номер на артикула. 115-15408
за дебелина на печатната платка 3,2 мм, за дължина на стълба 13 мм, C/R с тежка ход, без фланец
Правоъгълен
DIN 41612 капак C/R с гайка Номер на артикула. 115-15701
за дебелина на печатната платка 3,2 мм, за дължина на стълба 13 мм, C/R с гайка
Правоъгълен
DIN 41612 капак C/R с гайка Номер на артикула. 115-15702
за дебелина на печатната платка 3,2 мм, за дължина на стълба 17 мм, C/R с гайка
Правоъгълен

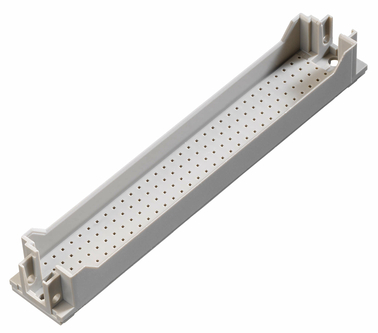

DIN 41612 Shroud VME Номер на артикула. 315-15401
за дебелина на печатната платка 3,4 мм, Дължина на стълба 17 мм, x = 6 мм
Правоъгълен
DIN 41612 Shroud VME Номер на артикула. 315-15402
за дебелина на печатната платка 4,6 мм, Дължина на стълба 17 мм, x = 4,8 мм
Правоъгълен

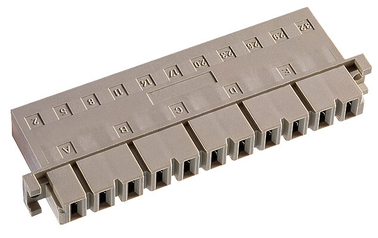

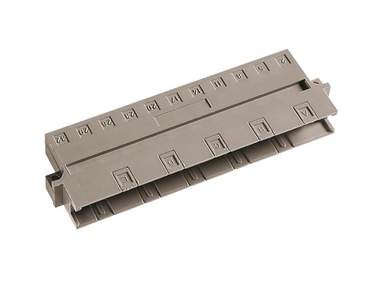

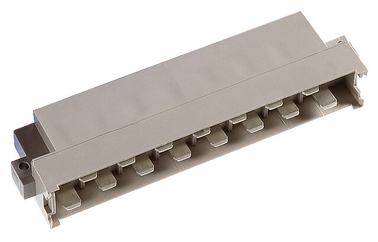

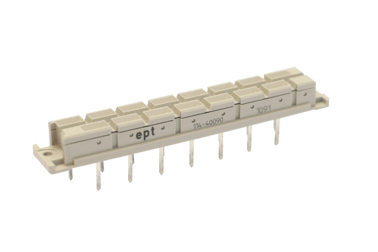

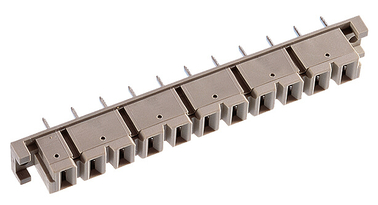

Кодиране по DIN 41612, модели H11 и H15 Номер на артикула. 114-30000
Пластмасов език за кодиране
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
DIN 41612 „съединител за печатна платка“ – обещанието за качество на EPT
Лично и индивидуално
– Късите разстояния, бързите реакции и едни и същи опитни партньори за контакт през годините ви гарантират високо качество на информацията, както и спестяване на време и разходи.
Разбира се, ние от ept винаги се радваме на вашето посещение в някой от нашите заводи!
– Късите разстояния, бързите реакции и едни и същи опитни партньори за контакт през годините ви гарантират високо качество на информацията, както и спестяване на време и разходи.
Разбира се, ние от ept винаги се радваме на вашето посещение в някой от нашите заводи!
Надеждност и бързина
ept съчетава дългогодишна надеждност и стабилност с висока гъвкавост благодарение на максималната независимост от доставчици и собствено производство на инструменти (инструментално производство). За Вас това означава по-кратко „време за пускане на пазара“ (time to market), бързи и ясни отговори на Вашите въпроси, както и възможност за самостоятелно определяне на приоритетите.
ept съчетава дългогодишна надеждност и стабилност с висока гъвкавост благодарение на максималната независимост от доставчици и собствено производство на инструменти (инструментално производство). За Вас това означава по-кратко „време за пускане на пазара“ (time to market), бързи и ясни отговори на Вашите въпроси, както и възможност за самостоятелно определяне на приоритетите.
Отлично цялостно качество
Най-ниският процент на грешки в експлоатация, който може да се намери на пазара, и високата надеждност на доставките (спазване на сроковете за доставка) ви гарантират нисък риск от отказ и избягване на скъпи спирания на производствената линия. Това твърдение се подкрепя от функционираща система за управление на качеството и околната среда, сертифицирана по ISO 9001, ISO 14001 и TS 16949.
Вътрешното производство с собствени инструменти, както и вътрешният галваничен цех (галванично покритие), осигуряват високо качество на продуктите и непрекъснати, надеждни проверки.
Най-ниският процент на грешки в експлоатация, който може да се намери на пазара, и високата надеждност на доставките (спазване на сроковете за доставка) ви гарантират нисък риск от отказ и избягване на скъпи спирания на производствената линия. Това твърдение се подкрепя от функционираща система за управление на качеството и околната среда, сертифицирана по ISO 9001, ISO 14001 и TS 16949.
Вътрешното производство с собствени инструменти, както и вътрешният галваничен цех (галванично покритие), осигуряват високо качество на продуктите и непрекъснати, надеждни проверки.
Нашите конектори за печатни платки: ✓ надеждни, ✓ издръжливи, ✓ в много варианти
Конекторите за печатни платки по стандарт DIN 41612 (съединител за печатна платка) са хиляди пъти изпитани и висококачествени индустриални конектори, които се използват вече над 50 години.
Здрави
. Платките с конектори DIN41612 (съединител) могат да издържат дори на тежки условия на околната среда, като удари, вибрации, вредни газове и много други. Благодарение на нашите специални контактни технологии те осигуряват солидна изработка и високи допуски при свързване и закрепване. При обработката можете да избирате между техники като впресване (press-fit технология), запояване (изпълнение за запояване), ръчно запояване (Händlöt), WireWrap, Faston, режещо закрепване за плоски кабели (лентов кабел) или THRT.
. Платките с конектори DIN41612 (съединител) могат да издържат дори на тежки условия на околната среда, като удари, вибрации, вредни газове и много други. Благодарение на нашите специални контактни технологии те осигуряват солидна изработка и високи допуски при свързване и закрепване. При обработката можете да избирате между техники като впресване (press-fit технология), запояване (изпълнение за запояване), ръчно запояване (Händlöt), WireWrap, Faston, режещо закрепване за плоски кабели (лентов кабел) или THRT.
Надеждни
Нашите съединители за печатни платки с технологията за впресване Tcom press® -press-fit технология имат най-ниския процент на откази в експлоатация, който може да се намери на пазара. В съчетание с висока надеждност на доставките (спазване на сроковете за доставка) ние Ви гарантираме нисък риск от отказ и избягване на скъпи спирания на производствените линии. Сроковете за доставки, извършвани директно от нас, ще бъдат съгласувани с Вас. В случай на закъснение на доставката поради външни обстоятелства, ще Ви информираме възможно най-скоро и ще уговорим алтернативна дата за доставка. При поръчки от нашите партньори, моля, свържете се директно с партньора.
Нашите съединители за печатни платки с технологията за впресване Tcom press® -press-fit технология имат най-ниския процент на откази в експлоатация, който може да се намери на пазара. В съчетание с висока надеждност на доставките (спазване на сроковете за доставка) ние Ви гарантираме нисък риск от отказ и избягване на скъпи спирания на производствените линии. Сроковете за доставки, извършвани директно от нас, ще бъдат съгласувани с Вас. В случай на закъснение на доставката поради външни обстоятелства, ще Ви информираме възможно най-скоро и ще уговорим алтернативна дата за доставка. При поръчки от нашите партньори, моля, свържете се директно с партньора.
Голямо разнообразие от варианти С 12 основни форми и 25 варианта
ние предлагаме почти пълната гама от индустриални конектори по стандарт DIN 41612. Независимо дали става дума за „гнездов съединител“, „щифтов съединител“, „съединител с превключващи контакти“, VME64x или вариант с режещо затягане; нашите конектори за печатни платки и щепсели по стандарт DIN 41612 са многофункционални и изключително надеждни. Ако се нуждаете от други DIN 41612 PCB конектори, можем да ви предоставим допълнителни варианти по заявка в кратък срок.
ние предлагаме почти пълната гама от индустриални конектори по стандарт DIN 41612. Независимо дали става дума за „гнездов съединител“, „щифтов съединител“, „съединител с превключващи контакти“, VME64x или вариант с режещо затягане; нашите конектори за печатни платки и щепсели по стандарт DIN 41612 са многофункционални и изключително надеждни. Ако се нуждаете от други DIN 41612 PCB конектори, можем да ви предоставим допълнителни варианти по заявка в кратък срок.
Наличност
Ние сме до голяма степен независими от доставчици. Нашият собствен цех за изработка на инструменти (инструментално производство) ни позволява да предлагаме дългогодишна надеждност и стабилност, съчетани с висока гъвкавост. По този начин вие се възползвате от по-кратко време за пускане на пазара („time to market“). Нашият екип за обслужване отговаря на вашите въпроси бързо и надеждно.
Ние сме до голяма степен независими от доставчици. Нашият собствен цех за изработка на инструменти (инструментално производство) ни позволява да предлагаме дългогодишна надеждност и стабилност, съчетани с висока гъвкавост. По този начин вие се възползвате от по-кратко време за пускане на пазара („time to market“). Нашият екип за обслужване отговаря на вашите въпроси бързо и надеждно.
Произведено в ЕС
. Собственото производство с наши инструменти, както и вътрешната галванична обработка (галванично покритие), гарантират високо качество на продуктите и непрекъснати, надеждни тестове. Нашите индустриални конектори по стандарт DIN 41612 се произвеждат в Германия и Чехия.
. Собственото производство с наши инструменти, както и вътрешната галванична обработка (галванично покритие), гарантират високо качество на продуктите и непрекъснати, надеждни тестове. Нашите индустриални конектори по стандарт DIN 41612 се произвеждат в Германия и Чехия.
Сертифицирана
EPT е сертифицирана съгласно ISO 9001, ISO 14001 и TS 16949. Нашите сертификати, разрешения и протоколи от изпитвания за САЩ и Канада, както и RoHS, REACH, POP, рециклиране и нашите въпросници за „минерали от зони на конфликт“ можете да намерите тук.
EPT е сертифицирана съгласно ISO 9001, ISO 14001 и TS 16949. Нашите сертификати, разрешения и протоколи от изпитвания за САЩ и Канада, както и RoHS, REACH, POP, рециклиране и нашите въпросници за „минерали от зони на конфликт“ можете да намерите тук.
Характеристики на съединителя DIN 41612 за приложения от тип „платка към платка“
Преди всичко като промишлен конектор DIN 41612-Connector продължава да бъде широко разпространен. Така например VME-Bus, който се предлага на пазара от над 35 години, се основава на DIN-съединители. По този начин той успя да си осигури много добра позиция в областта на индустриалните компютри и продължава да се използва и при нови разработки. Многообразието от различни типове и технологии на свързване (press-fit технология, спояване чрез потапяне, ръчно запояване, технология wire wrap, Crimp и THR) на DIN-съединителите обхваща широк спектър от приложения. Освен това здравата и надеждна конструкция гарантира и занапред бъдещето на тези съединители за печатни платки. Днес с DIN 41612-съединител-съединител се реализират приложения както в областта на предаването на сигнали, така и при предаването на по-високи токове. И това във всички области на индустриалната електроника: от техниката за управление през управлението на двигатели до индустриалните компютри.
Допълнителна информация за DIN 41612-съединител-съединител за Leiterplatten:
Допълнителна информация за DIN 41612-съединител-съединител за Leiterplatten:
Продукти по стандарт DIN 41612DIN 41612 „съединител за печатна платка“ – обещанието за качество на EPTНашите конектори за печатни платки: ✓ надеждни, ✓ издръжливи, ✓ в много вариантиХарактеристики на съединителя DIN 41612 за приложения от тип „платка към платка“press-fit технология Tcom pressКонструкцииГледната точка на разработчикаЧЕСТО ЗАДАВАНИ ВЪПРОСИОтзиви
Общ преглед на подробностите
Общ преглед на подробностите

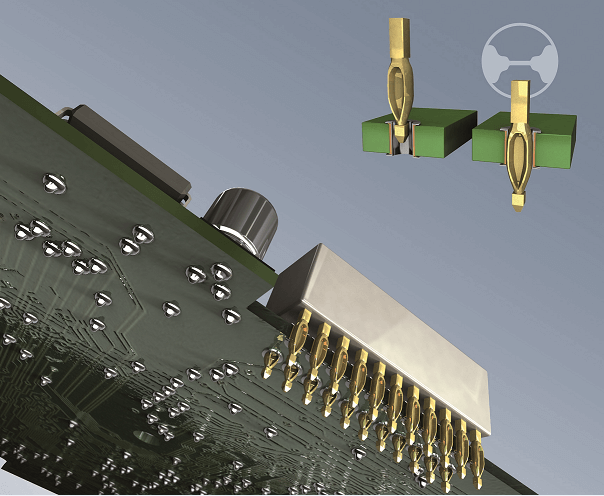

press-fit технология Tcom press от ept
Предвид нарастващата миниатюризация на модулите и по-високата плътност на компонентите върху печатните платки, все по-често се използва безспойковата „press-fit технология“. Press-fit съединенията се създават чрез впресване на пин (Pin) на съединителя в отвор на печатната платка с пробивни контакти. Пробиването с проходни отвори (метализиран отвор) позволява електрическа връзка между противоположни слоеве на печатната платка. За целта се пробива отвор през „европлатката“ и се нанася мед като носещ материал.
Контактът се осъществява посредством определена и контролирана сила – огромно предимство за постоянното качество и бързата, безпроблемна обработка. Особеното: щифтът за запресоване (press-fit щифт) има по-голяма диагонал от диаметъра на отвора в печатната платка. Гъвкавостта се крие в зоната на запресоване (press-fit зона).
Инструментите за запресоване позволяват запресоването на няколко съединителя (съединител) едновременно. При това печатните платки, за разлика от запояването, не се подлагат на термично натоварване. Между щифта за запресоване и стената на отвора се образува газонепропусклива, трайна, механично и електрически добре проводима връзка с ниско преходно съпротивление (контактно съпротивление).
Контактът се осъществява посредством определена и контролирана сила – огромно предимство за постоянното качество и бързата, безпроблемна обработка. Особеното: щифтът за запресоване (press-fit щифт) има по-голяма диагонал от диаметъра на отвора в печатната платка. Гъвкавостта се крие в зоната на запресоване (press-fit зона).
Инструментите за запресоване позволяват запресоването на няколко съединителя (съединител) едновременно. При това печатните платки, за разлика от запояването, не се подлагат на термично натоварване. Между щифта за запресоване и стената на отвора се образува газонепропусклива, трайна, механично и електрически добре проводима връзка с ниско преходно съпротивление (контактно съпротивление).
Вашите предимства на съединителя DIN 41612 благодарение на технологията за впресване Tcom press® press-fit технология
- електрическа, механична, газонепроницаема, устойчива на корозия и нискоомна връзка
- Висока сила на задържане
- Без грешки при запояване, остатъци от флюс или други подобни
- Не се налага допълнително
- измиване Няма термично натоварване на европлатката
- Няма термично натоварване на електронните компоненти
- Възможност за рециклиране чрез
- просто изтласкване Ефективен и икономичен процес на монтаж
- Възможност за двустранен монтаж на печатната платка
Предзакъсняващ контакт и закъснителни контакти при съединителя по DIN 41612
Серията съединители DIN 41612/IEC 60603-2 (фамилия съединители) се състои от 12 основни типа с допълнителни варианти. За DIN-съединителите DIN-съединител от типове B, C, R, D и E могат да се използват изпреварени мъжки контакти с 0,8 мм или 1,0 мм в всяка позиция от редовете a, b, c, d и e. За моделите F и G (тип) са възможни изпреварвания от 1,3 mm.
Защо да се използва изпреварващ или закъсняващ контакт?
Изпреварващите и закъсняващи контакти се използват в електротехниката, за да се предотвратят пикове в напрежението и съответно пренапрежение. При тези контакти връзката се установява първа, съответно последна, и също така се прекъсва първа, съответно последна.
Имате нужда от конектор (съединител) с изпреварващи и закъсняващи контакти?
Няма проблем. При нас можете да получите специално окомплектоване с контакти за типовете DIN B, C, R, D, E, F и G. Изпреварващият контакт може да бъде поставен във всяка желана позиция.
Свържете се с нас »
Защо да се използва изпреварващ или закъсняващ контакт?
Изпреварващите и закъсняващи контакти се използват в електротехниката, за да се предотвратят пикове в напрежението и съответно пренапрежение. При тези контакти връзката се установява първа, съответно последна, и също така се прекъсва първа, съответно последна.
Имате нужда от конектор (съединител) с изпреварващи и закъсняващи контакти?
Няма проблем. При нас можете да получите специално окомплектоване с контакти за типовете DIN B, C, R, D, E, F и G. Изпреварващият контакт може да бъде поставен във всяка желана позиция.
Свържете се с нас »
Контакти за печатни платки DIN14162 – типове
сигнален съединител с стъпка 2,54 mm
DIN 41612 тип B, Q + DIN 41612 тип C, R
Двуредовата конструкция B и триредовата DIN 41612 тип C се състоят от ъглов ножов и прав пружинно-ножов/гнездова рейка. Ако са необходими прави щифтови съединители и ъглови пружинни съединители, на разположение са двуредовата конструкция Q и триредовата R.
И четирите серии се предлагат в версии с половин и една трета ширина. Като варианти за свързване се предлагат впресване, вълново запояване и THR.
Тъй като типовете B и Q, както и C и R, могат да се комбинират, съществува възможност за свързване на печатни платки под ъгъл 90°, успоредно или дори хоризонтално.

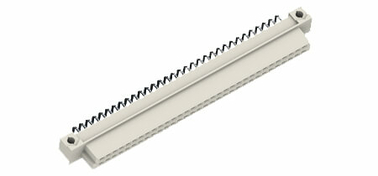

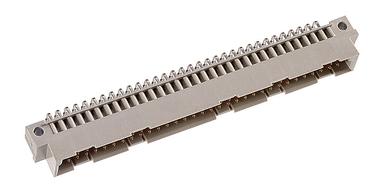

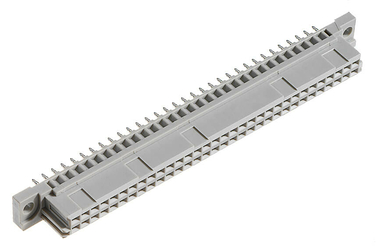

DIN 41612 конектор – тип B + Q:
- тип B: ъглов щифтов съединител, права гнездов съединител

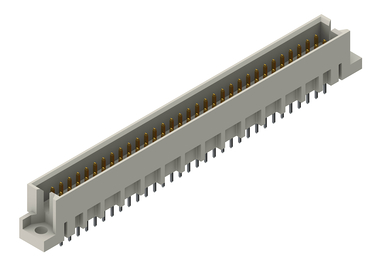

- тип Q: права щифтов съединител, ъглов гнездов съединител
- 64
контакта - Дължина: 95 mm, ширина: 8,6 mm

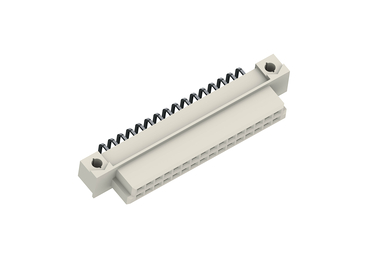

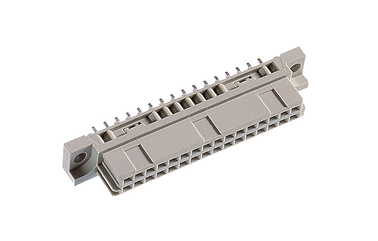

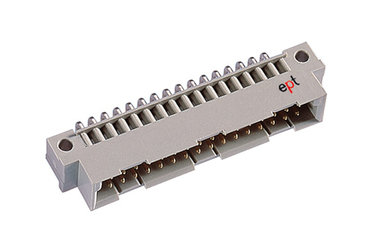

DIN 41612 конектор – тип B/2 + Q/2:
- тип B: ъглова щифтов съединител, права гнездов съединител
- тип Q: права щифтов съединител, ъглова гнездов съединител
- 32
контакта - дължина: 55 mm, ширина: 8,6 mm

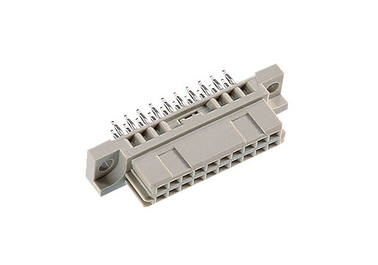

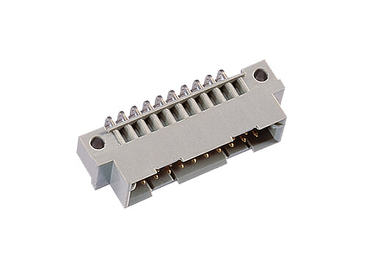

DIN 41612 конектор - тип B/3 + Q/3:
- тип B: ъглова щифтов съединител, права гнездов съединител
- тип Q: ъглова щифтов съединител, права гнездов съединител
- 20
контакта - дължина: 39 mm, ширина: 8,6 мм

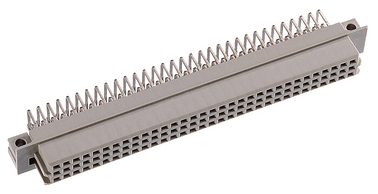

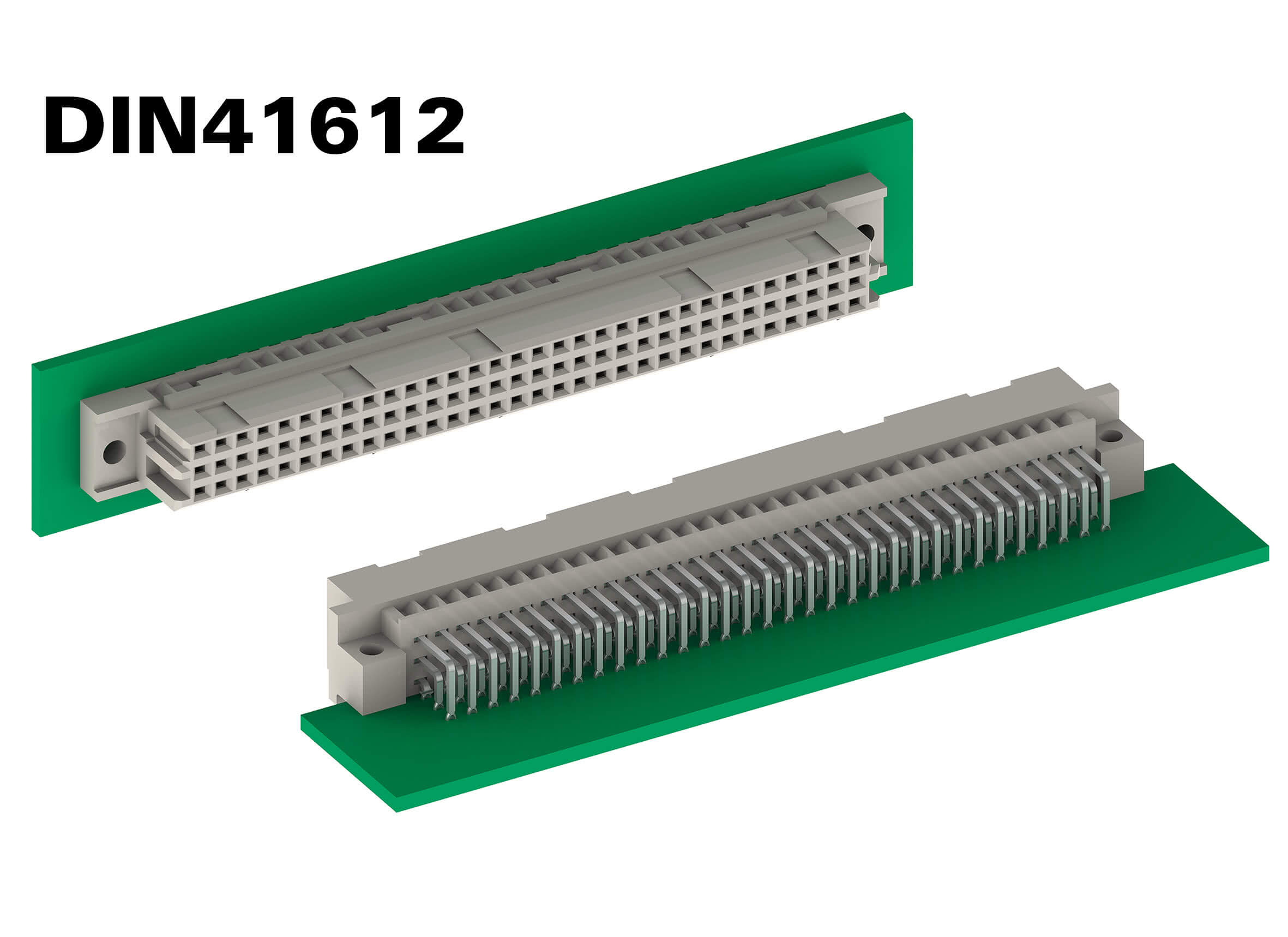

DIN 41612 щекер – тип C + R:

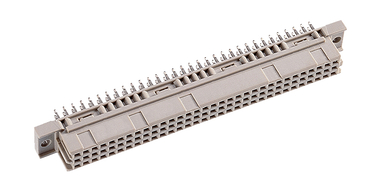

– тип C: ъглов щифтов съединител, права гнездов съединител

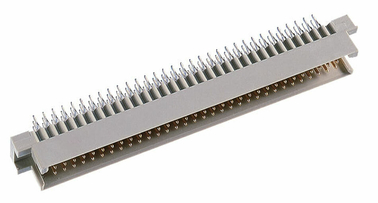

– тип R: права щифтов съединител, ъглов гнездов съединител
– 96
контакта – дължина: 95 мм, ширина: 11 мм

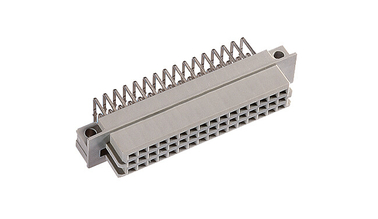

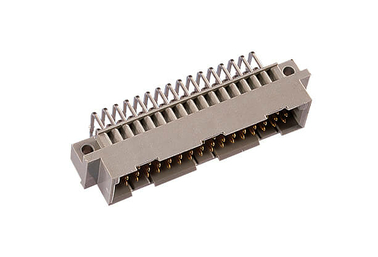

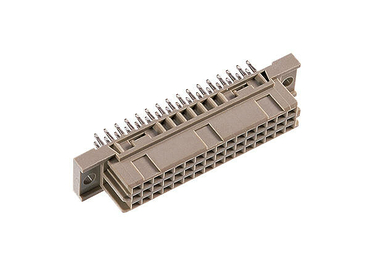

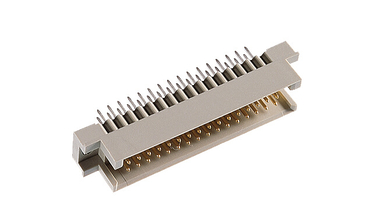

DIN 41612 щекер – тип C/2 + R/2:тип
C: ъглов щифтов съединител, права тип
- тип R: права щифтов съединител, ъглов гнездов съединител
- 48
контакта- Дължина: 55 мм, ширина: 11 мм

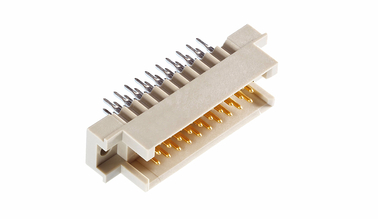

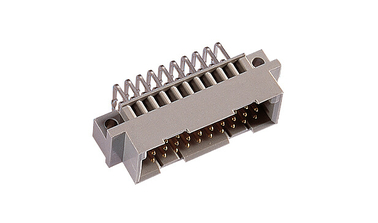

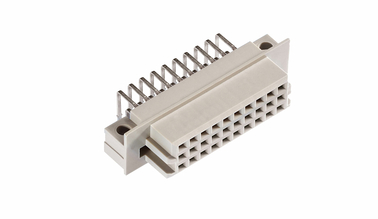

DIN 41612 конектор - тип C/3 + R/3:
- тип C: ъглова „щифтов съединител“, права
„гнездов съединител“ - тип R: ъглова „щифтов съединител“, права
„гнездов съединител“ - 30
контакта - Дължина: 39 мм, ширина: 11 мм
При всички посочени типове могат да се пренасят работни токове до 1,6 A при 20 °C.
DIN сигнален съединител често се използват в областта на информационните технологии (ИТ), за да свързват вставна платка с backplane.
И четирите серии се предлагат в версии с половин и една трета ширина. Като варианти за свързване се предлагат впресване, вълново запояване и THR.
Тъй като типовете B и Q, както и C и R, могат да се комбинират, съществува възможност за свързване на печатни платки под ъгъл 90°, успоредно или дори хоризонтално.
DIN 41612 конектор – тип B + Q:
- тип B: ъглов щифтов съединител, права гнездов съединител
- тип Q: права щифтов съединител, ъглов гнездов съединител
- 64
контакта - Дължина: 95 mm, ширина: 8,6 mm
DIN 41612 конектор – тип B/2 + Q/2:
- тип B: ъглова щифтов съединител, права гнездов съединител
- тип Q: права щифтов съединител, ъглова гнездов съединител
- 32
контакта - дължина: 55 mm, ширина: 8,6 mm
DIN 41612 конектор - тип B/3 + Q/3:
- тип B: ъглова щифтов съединител, права гнездов съединител
- тип Q: ъглова щифтов съединител, права гнездов съединител
- 20
контакта - дължина: 39 mm, ширина: 8,6 мм
DIN 41612 щекер – тип C + R:
– тип C: ъглов щифтов съединител, права гнездов съединител
– тип R: права щифтов съединител, ъглов гнездов съединител
– 96
контакта – дължина: 95 мм, ширина: 11 мм
DIN 41612 щекер – тип C/2 + R/2:тип
C: ъглов щифтов съединител, права тип
- тип R: права щифтов съединител, ъглов гнездов съединител
- 48
контакта- Дължина: 55 мм, ширина: 11 мм
DIN 41612 конектор - тип C/3 + R/3:
- тип C: ъглова „щифтов съединител“, права
„гнездов съединител“ - тип R: ъглова „щифтов съединител“, права
„гнездов съединител“ - 30
контакта - Дължина: 39 мм, ширина: 11 мм
При всички посочени типове могат да се пренасят работни токове до 1,6 A при 20 °C.
DIN сигнален съединител често се използват в областта на информационните технологии (ИТ), за да свързват вставна платка с backplane.

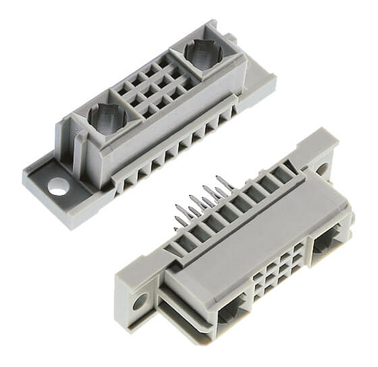

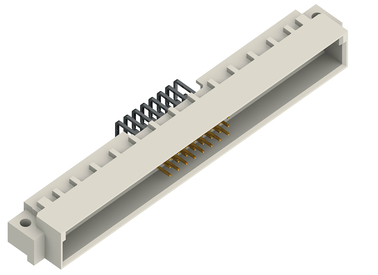

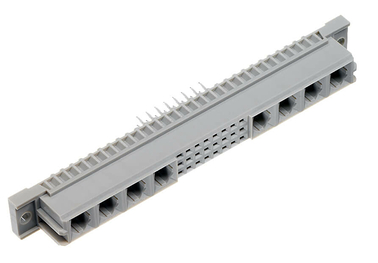

Сигнал и захранване (30 A) в един съединител
за печатни платки DIN 41612, тип M
Тип M предлага контакти за силен ток- и сигнални контакти в един конектор. При това правят гнездов съединител- и ъгловят щифтов съединител- могат по избор да бъдат оборудвани с 6 сигнални и 10 коаксиални контакта, или с 24/8, 42/6, 60/4, 78/2. Освен това редицата от серията M (серия) се предлага и в варианти M/2 – 30/2 и M/3 – 12/2.
Тази вариация на съединителите за печатни платки (съединител) намира приложение например в системи за управление на съоръжения за пълнене.
Тази вариация на съединителите за печатни платки (съединител) намира приложение например в системи за управление на съоръжения за пълнене.
стъпка 5,08 mm – Power (5,6 A)
DIN 41612 тип D, E + DIN 41612 тип F, G + DIN 41612 тип F плоска, G плоска
Който желае да предава токове до 5,6 A, може да използва двуредовата DIN 41612 тип D и триредовата DIN 41612 тип E. И двата варианта са с стъпка от 5,08 mm. По подразбиране щифтов съединител е ъглов, а гнездов съединител – права.
Предназначени за същото приложение, но с по-здрава конструкция, са съединителите за печатни платки DIN 41612 тип F (триредов) и DIN 41612 тип G (четириредов). И при двата типа съединители за печатни платки (съединител за печатна платка-Typen) гнездовата планка (гнездова рейка) се предлага, освен със стандартна височина, и в по-ниска версия. По този начин могат да се реализират различни разстояния между платките.
DIN 41612 тип F и DIN 41612 тип G се използват предимно в железопътен транспорт.

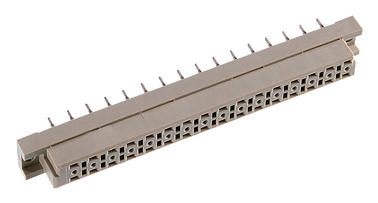

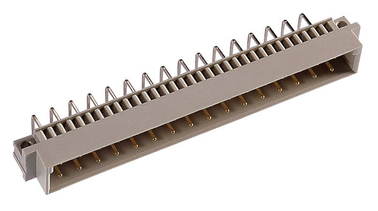

тип D (Type D)
:- 32
контакта- 2 реда

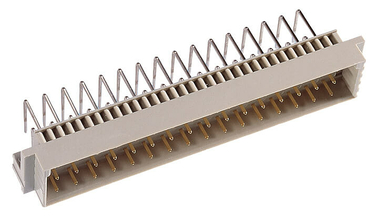

тип E (Type E)
:- 48 контакта-
2 реда

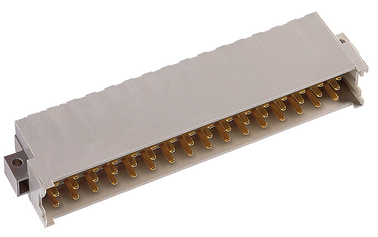

тип F (Type F)
:- 48 контакта-
3 реда

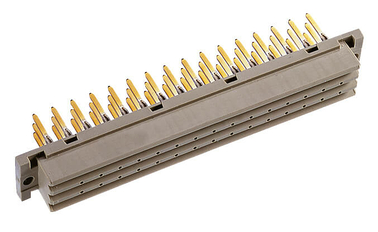

тип F плоска
:- 48
контакта- 3 реда

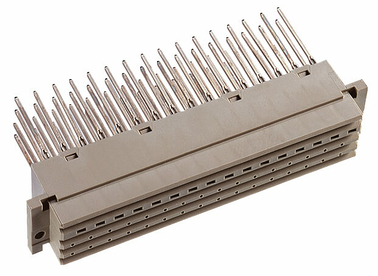

тип G (Type G)
:- 64
контакта- 4 реда

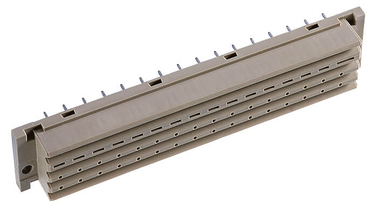

тип G плоска
:- 64
контакта- 4 реда
Предназначени за същото приложение, но с по-здрава конструкция, са съединителите за печатни платки DIN 41612 тип F (триредов) и DIN 41612 тип G (четириредов). И при двата типа съединители за печатни платки (съединител за печатна платка-Typen) гнездовата планка (гнездова рейка) се предлага, освен със стандартна височина, и в по-ниска версия. По този начин могат да се реализират различни разстояния между платките.
DIN 41612 тип F и DIN 41612 тип G се използват предимно в железопътен транспорт.
тип D (Type D)
:- 32
контакта- 2 реда

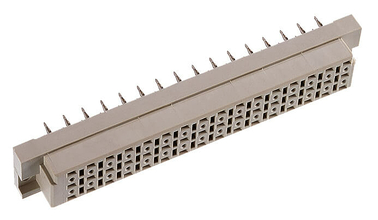

тип E (Type E)
:- 48 контакта-
2 реда

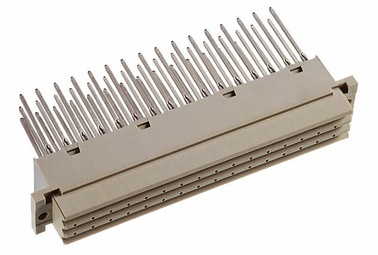

тип F (Type F)
:- 48 контакта-
3 реда
тип F плоска
:- 48
контакта- 3 реда

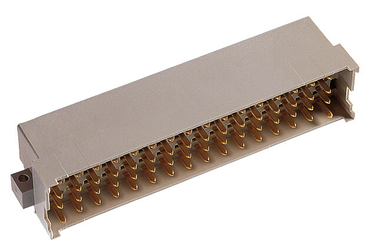

тип G (Type G)
:- 64
контакта- 4 реда
тип G плоска
:- 64
контакта- 4 реда
стъпка 5,08 mm с Faston-съединение 15A

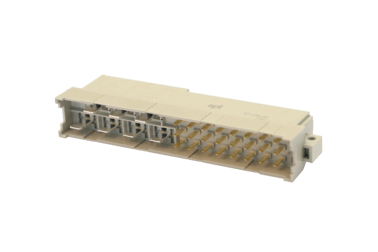

DIN 41612 H11, DIN 41612 H15, смесен тип DIN 41612 H7/F24
За Faston-съединение са необходими DIN 41612 H11, DIN 41612 H15 или смесеният тип DIN 41612 H7/F24. Пружинните релси (гнездов съединител) на H11 и H15 се предлагат в две различни височини. Интересен вариант представлява H7/F25. С 7 Faston съединения (15 A) и 24 Power контакта (5,6 A).
VME 64x задни панелни разклонители
за многопотребителски шинни системи Vita
Особеност в серията DIN 41612 серия е 5-редовата VME64x гнездов съединител. С 160 контакта тази гнездов съединител се предлага в 3 различни варианта и 2 дължини на контактите, в технология за впресване (press-fit технология). Актуалната версия VME64 предлага ширина на шината от 64 бита.
DIN 41612 „гнездов съединител“ VME64x се използва, наред с другото, в авиацията, космическата индустрия, както и във военната промишленост.
DIN 41612 „гнездов съединител“ VME64x се използва, наред с другото, в авиацията, космическата индустрия, както и във военната промишленост.
DIN 41612 конектор
за верижно свързване
Много от шинните системи в автоматизацията са свързани по принципа „Daisy Chain“. Последователното свързване на сигнални линии през няколко платки е обичайна практика. Ако обаче отделни платки бъдат извадени, трябва да се поставят джъмпери. Този проблем може да се реши по-елегантно с помощта на превключвателни конектори. При изваждането на „дъщерна платка“ контактът автоматично се късосъединява, което елиминира необходимостта от поставяне на джъмпери.
Преглед на типовете конструкции
DIN 41612 тип B, B/2,
B/3• Стандарт (X): 4,9•
изпреварване (Y) + 1,0 mm: 5,9•
закъснение (Y) -0,8 mm: 4,1
B/3• Стандарт (X): 4,9•
изпреварване (Y) + 1,0 mm: 5,9•
закъснение (Y) -0,8 mm: 4,1
DIN 41612 тип C, C/2,
C/3• Стандарт (X): 4,9•
изпреварване (Y) + 1,0 mm: 5,9•
закъснение (Y) -0,8 mm: 4,1
C/3• Стандарт (X): 4,9•
изпреварване (Y) + 1,0 mm: 5,9•
закъснение (Y) -0,8 mm: 4,1
DIN 41612 тип R, R/2, R/3
страна на съединяване
• Стандарт (X): 4,
9• изпреварване (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
закъснение (Y) -0,4 mm: 4,5 | -0,8 мм: 4,1
страна на свързване
• Стандарт (X): 13,
0• изпреварване (Y) + 0,8 мм: 13,
8• закъснение (Y) -0,4 мм: 12,6 | -0,8: 12,2
страна на съединяване
• Стандарт (X): 4,
9• изпреварване (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
закъснение (Y) -0,4 mm: 4,5 | -0,8 мм: 4,1
страна на свързване
• Стандарт (X): 13,
0• изпреварване (Y) + 0,8 мм: 13,
8• закъснение (Y) -0,4 мм: 12,6 | -0,8: 12,2
DIN 41612 Конструкция (тип)
D• Стандарт (X): 4,
9• Предварително изместване (изпреварване) (Y) + 0,8 mm: 5,7
D• Стандарт (X): 4,
9• Предварително изместване (изпреварване) (Y) + 0,8 mm: 5,7
DIN 41612 тип E (стъпка 2,54 mm)
• Стандарт (X): 4,
9• изпреварване (Y) + 0,8 mm: 5,7 (серии a, c, e)
DIN 41612 тип E (стъпка 5,08 мм)
• Стандарт (X): 4,9•
изпреварване (Y) + 0,8 мм: 5,7 (серия a)
• Стандарт (X): 4,
9• изпреварване (Y) + 0,8 mm: 5,7 (серии a, c, e)
DIN 41612 тип E (стъпка 5,08 мм)
• Стандарт (X): 4,9•
изпреварване (Y) + 0,8 мм: 5,7 (серия a)
DIN 41612 тип
F• Стандарт (X): 6,1•
изпреварване (Y) + 1,3 mm: 7,4
F• Стандарт (X): 6,1•
изпреварване (Y) + 1,3 mm: 7,4
DIN 41612 тип
G• Стандарт (X): 6,1•
изпреварване (Y) + 1,3 mm: 7,4
G• Стандарт (X): 6,1•
изпреварване (Y) + 1,3 mm: 7,4
Серия съединители ept съединител, съответстваща на DIN 41612 / IEC 60603-2
„От над 50 години се използват съединители (съединител), които отговарят на днешния стандарт IEC 60603-2 (по-рано: DIN 41612). И това е с основателна причина. Въпреки че технологията се развива и в ерата на IoT и Индустрия 2.0 приложенията стават по-малки, но въпреки това съдържат повече модули, DIN съединителите са все така актуални, както и преди пет десетилетия – благодарение на съвместимостта си с най-новите дизайни на платки, подпомогната от голямото разнообразие от типове, броя полюси и технологии на свързване.
Освен техниките за запояване и „wire wrap“, в ept имате възможност да получите серията съединители (фамилия съединители) в разработената от ept „Tcom press“ press-fit зона.
Продуктовата серия на ept по стандартите DIN 41612 / IEC 60603-2 включва 12 основни конструкции, както и допълнителни версии с стъпка 2,54 mm или 5,08 mm. На разположение са както сигнални конектори с токопоносимост (допустим ток) до 1,5 A, така и конектори за захранване с токопоносимост до 5,6 A или дори 15 A на пин. Това разнообразие от варианти позволява използването на семейството конектори (фамилия съединители) в изключително широк спектър от приложения. Стандартизацията гарантира съвместимостта на съединителите между различни производители.“
Волфганг Шмид, продуктов мениджър в ept GmbH
DIN 41612 / IEC 60603-2 съединител за печатна платка
Освен техниките за запояване и „wire wrap“, в ept имате възможност да получите серията съединители (фамилия съединители) в разработената от ept „Tcom press“ press-fit зона.
Продуктовата серия на ept по стандартите DIN 41612 / IEC 60603-2 включва 12 основни конструкции, както и допълнителни версии с стъпка 2,54 mm или 5,08 mm. На разположение са както сигнални конектори с токопоносимост (допустим ток) до 1,5 A, така и конектори за захранване с токопоносимост до 5,6 A или дори 15 A на пин. Това разнообразие от варианти позволява използването на семейството конектори (фамилия съединители) в изключително широк спектър от приложения. Стандартизацията гарантира съвместимостта на съединителите между различни производители.“
Волфганг Шмид, продуктов мениджър в ept GmbH
DIN 41612 / IEC 60603-2 съединител за печатна платка
Често задавани въпроси: Въпроси и отговори относно конектора за печатни платки DIN 41612
Как могат да се обработват съединителите по DIN 41612 съединител?Какви токове могат да се пренасят чрез съединители по стандарт DIN 41612?Съответстват ли съединител-ите по DIN 41612 на изискванията на RoHS?Какъв отклонение допускат съединителите по DIN 41216 съединител свързване?Има ли подходящи инструменти за обработка на съединители по DIN 41216 на ept? Кои
Как могат да се обработват съединителите по DIN 41612 съединител?
В зависимост от технологията на свързване (технология на свързване) – впресване или запояване (изпълнение за запояване), както и through-hole reflow, Faston накрайник или технология за рязане и затягане (IDC свързване, IDC)
Какви токове могат да се пренасят чрез съединители по стандарт DIN 41612?
На разположение са както сигнални конектори с токопоносимост (допустим ток) до 1,5 A, така и конектори за захранване с до 5,6 A или дори 15 A на пин.
Съответстват ли съединител-ите по DIN 41612 на изискванията на RoHS?
Да, всички.
Какъв отклонение допускат съединителите по DIN 41216 съединител свързване?
DIN-конекторите разполагат с висока толеранс на изместване. Така при свързване на „Messer-“ и „гнездов съединител“ се допуска радиална несъосност от 1 mm по надлъжната и напречната ос. Толерансът на ъгловото отклонение е 4° по надлъжната и 2° по напречната ос.
Има ли подходящи инструменти за обработка на съединители по DIN 41216 на ept? Кои
Да, предлагаме Ви подходящи инструменти, съобразени с вашия съединител.
Отзиви за DIN конекторите за печатни платки
Ние зачитаме желанието на нашите клиенти за дискретност и затова не посочваме източници по-долу. Въпреки
това гарантираме безрезервно автентичността на тези твърдения.
това гарантираме безрезервно автентичността на тези твърдения.
Нашите клиенти трябва да могат да адаптират безопасно нашите устройства дори при тежки условия. Ето защо от години разчитаме на високите стандарти за качество на DIN съединител от ept.
„Богатият избор от впресни съединители, включително и ъгловите варианти, ме убеди.“
Чрез използването на THR-варианта може да се премахне етапът на вълново спояване, което го прави значително по-икономичен.
