flexilink PCB конектори
flexilinkjumper е гъвкаво приложим, неразъемлив съединител за печатни платки, който впечатлява с компактния си дизайн и едновременно с това високата си „ допустим ток “ от 11 ампера на пин.
Както и при flexilinkjumper, flexilinkb-t-b гарантира надеждно свързване при механични натоварвания като удари и вибрации благодарение на технологията „press-fit технология“.
Филтри
от платка към платка
flexilink b-t-b, височина 5 мм Номер на артикула. 990-52XNN050-110
Височина 5 мм, за двуетапен процес на впресване, 1 – 3 реда контакти, Спестяване на място и разходи, замества разделителите, Код на артикула: X = брой редове, NN = брой полюси / ред, За запитвания, моля, свържете се с нашия отдел „Продажби“.
Паралелен
Технология за притискане
Захранване
Издръжлив
flexilink b-t-b, височина 10 мм Номер на артикула. 990-52XNN100-110
Височина 10 мм, за двуетапен процес на впресване, 1 – 3 реда контакти, Спестяване на място и разходи, замества разделителите, Код на артикула: X = брой редове, NN = брой полюси / ред, За запитвания, моля, свържете се с нашия отдел „Продажби“.
Паралелен
Технология за притискане
Захранване
Издръжлив

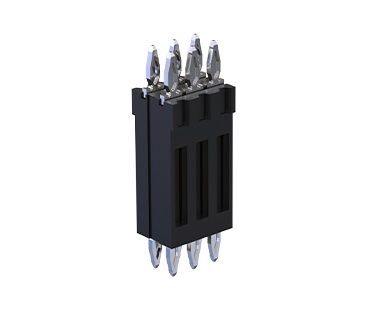

flexilink b-t-b, височина 15 мм Номер на артикула. 990-52XNN150-110
Височина 15 мм, за двуетапен процес на впресване, 1 – 3 реда контакти, Спестяване на място и разходи, замества разделителите, Код на артикула: X = брой редове, NN = брой полюси / ред, За запитвания, моля, свържете се с нашия отдел „Продажби“.
Паралелен
Технология за притискане
Захранване
Издръжлив

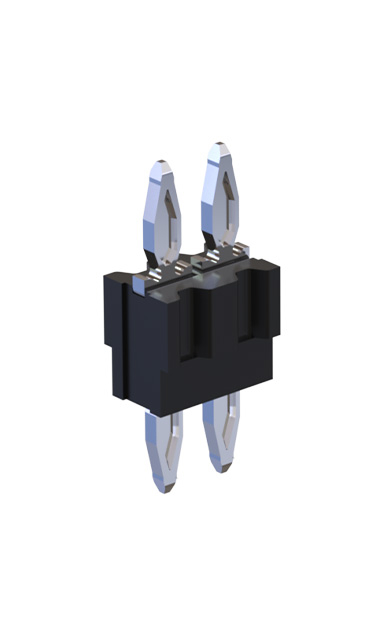

flexilink b-t-b, височина 20 мм Номер на артикула. 990-52XNN200-110
Височина 20 мм, за двуетапен процес на впресване, 1 – 3 реда контакти, Спестяване на място и разходи, замества разделителите, Код на артикула: X = брой редове, NN = брой полюси / ред, За запитвания, моля, свържете се с нашия отдел „Продажби“.
Паралелен
Технология за притискане
Захранване
Издръжлив

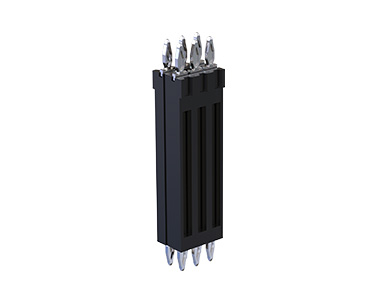

flexilink b-t-b, височина 25 мм Номер на артикула. 990-52XNN250-110
Височина 25 мм, за двуетапен процес на впресване, 1 – 3 реда контакти, Спестяване на място и разходи, замества разделителите, Код на артикула: X = брой редове, NN = брой полюси / ред, За запитвания, моля, свържете се с нашия отдел „Продажби“.
Паралелен
Технология за притискане
Захранване
Издръжлив
превключвател
flexilink превключвател, 2 контакта Номер на артикула. 991-500200-11
2 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

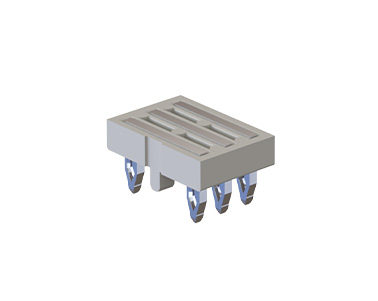

flexilink превключвател, 3 контакта Номер на артикула. 991-500300-11
3 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

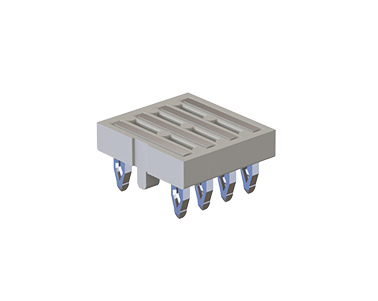

flexilink преходник, 4 контакта Номер на артикула. 991-500400-11
4 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

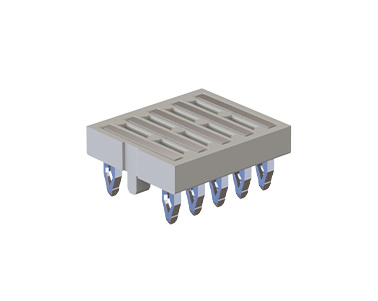

flexilink преходник, 5 контакта Номер на артикула. 991-500500-11
5 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

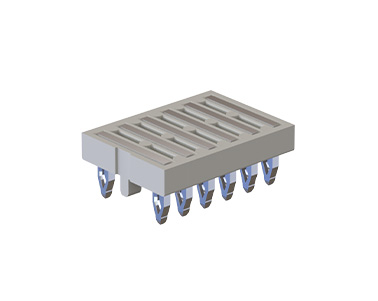

flexilink преходник, 6 контакта Номер на артикула. 991-500600-11
6 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

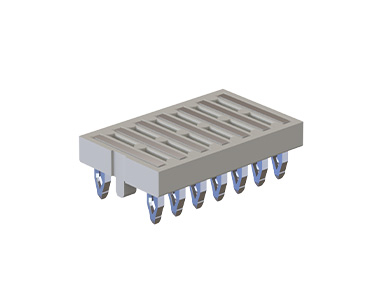

flexilink преходник, 7 контакта Номер на артикула. 991-500700-11
7 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

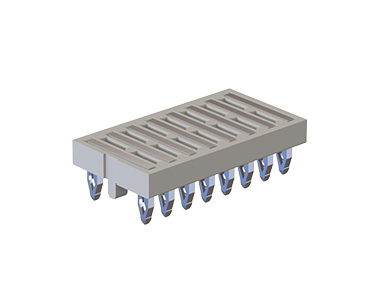

flexilink преходник, 8 контакта Номер на артикула. 991-500800-11
8 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

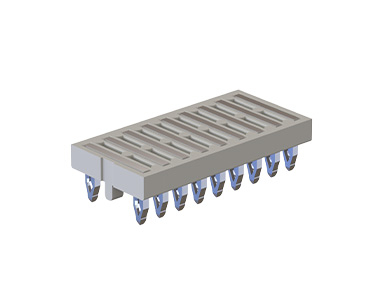

flexilink преходник, 9 контакта Номер на артикула. 991-500900-11
9 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

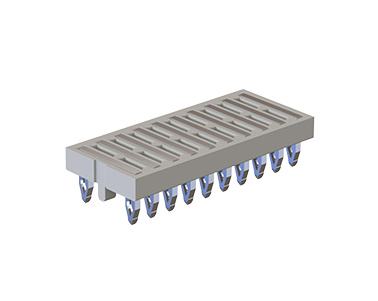

flexilink преходник, 10 контакта Номер на артикула. 991-501000-11
10 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

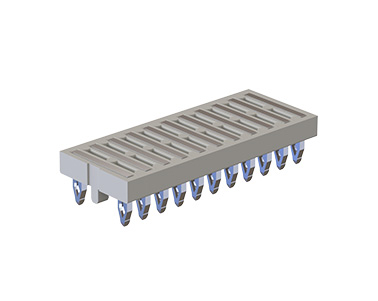

flexilink преходник, 11 контакта Номер на артикула. 991-501100-11
11 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

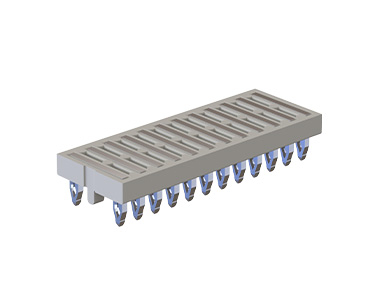

flexilink преходник, 12 контакта Номер на артикула. 991-501200-11
12 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване
flexilink преходник, 13 контакта Номер на артикула. 991-501300-11
13 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

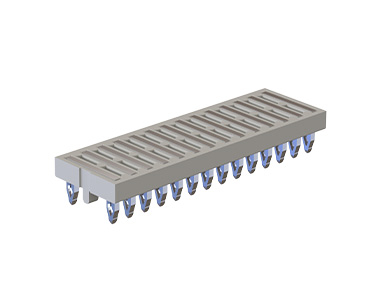

flexilink преходник, 14 контакта Номер на артикула. 991-501400-11
14 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване

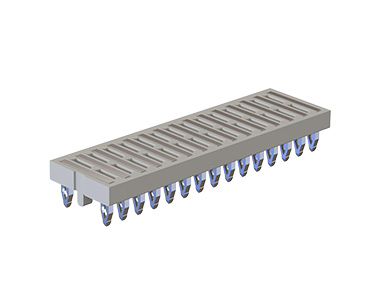

flexilink преходник, 15 контакта Номер на артикула. 991-501500-11
15 контакта, 11 A токопоносимост, не заема много място, лесна обработка без запояване, с възможност за гъвкаво разполагане на елементите на разстояние 2 или 4 мм
Хоризонтален
Технология за притискане
Захранване
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
flexilink: Общ преглед
Съединители за печатни платки (съединител за печатна платка) в технологията за впресване
Нашият robust connector flexilink с технология за впресване (press-fit технология) е идеален за надеждна връзка при приложения с високи комутационни токове.
Flexilink се предлага в два варианта
: - flexilinkjumper за хоризонтални
връзки между печатни платки - flexilinkb-t-b за паралелни връзки между печатни платки
Flexilink се предлага в два варианта
: - flexilinkjumper за хоризонтални
връзки между печатни платки - flexilinkb-t-b за паралелни връзки между печатни платки
flexilinkjumper за хоризонтални връзки между печатни платки:
Той впечатлява с компактния си дизайн при едновременно висока допустим ток. Разстоянието между печатните платки (разстояние между платките) от 1 милиметър и заеманото място от само 3,8 милиметра върху печатната платка позволяват максимално оползотворяване на пространството и разнообразно приложение на съединителя, например за верижно свързване на LED печатни платки. Височината на съединителя за печатни платки е само 2 милиметра.
Той впечатлява с компактния си дизайн при едновременно висока допустим ток. Разстоянието между печатните платки (разстояние между платките) от 1 милиметър и заеманото място от само 3,8 милиметра върху печатната платка позволяват максимално оползотворяване на пространството и разнообразно приложение на съединителя, например за верижно свързване на LED печатни платки. Височината на съединителя за печатни платки е само 2 милиметра.

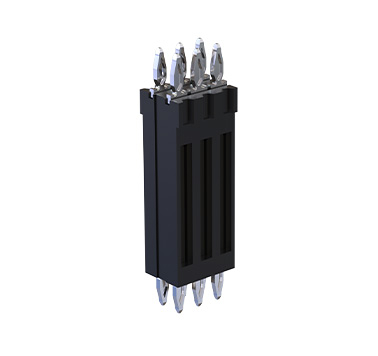

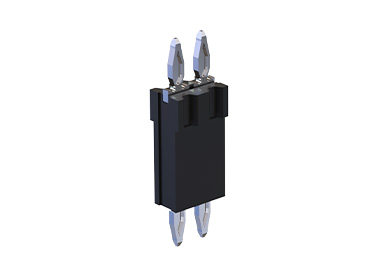

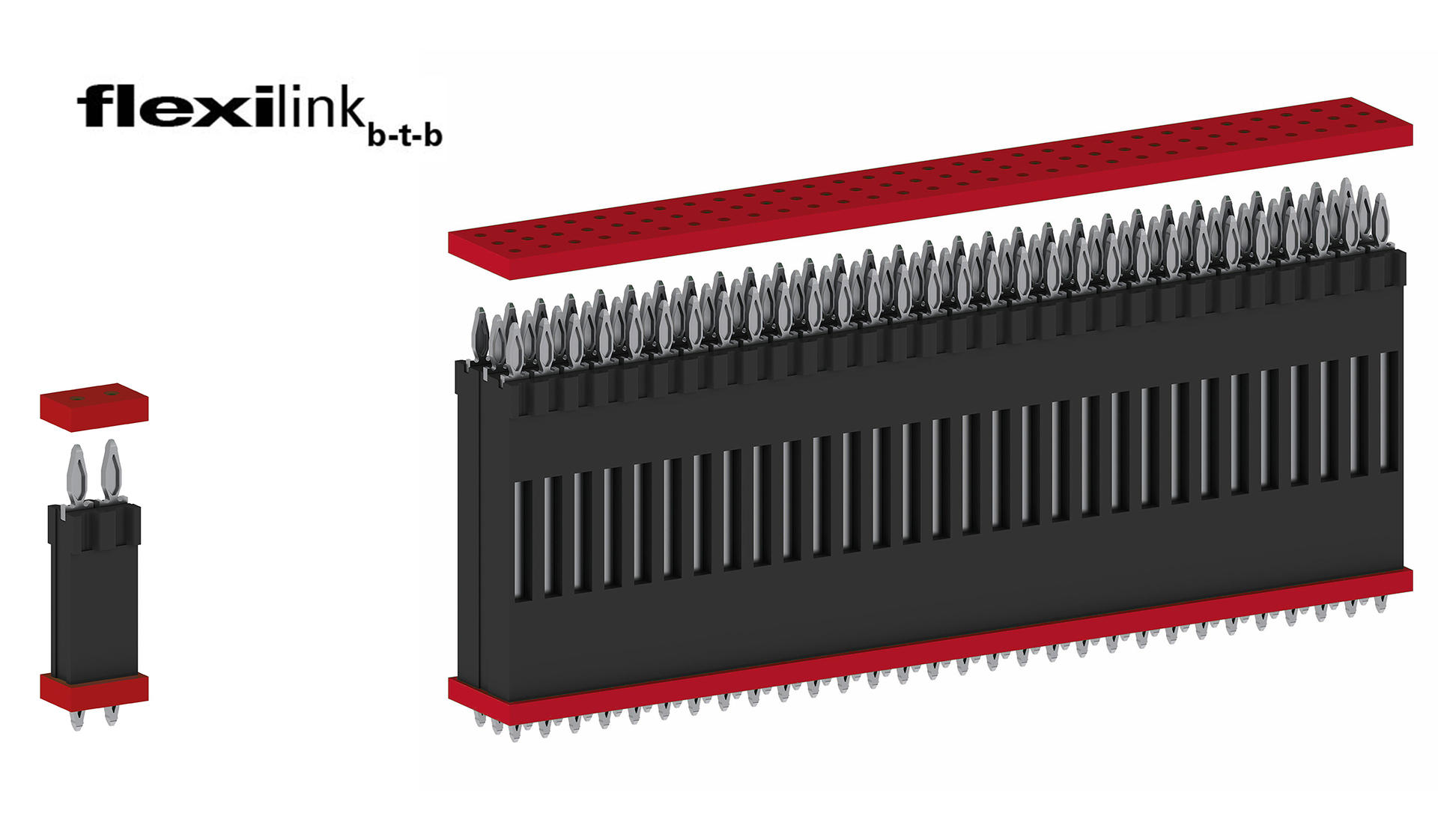

flexilinkb-t-b за паралелни връзки между печатни платки:
Съединителят flexilinkb-t-b съединител с стъпка от 2,54 mm ви гарантира висококачествена връзка между печатни платки чрез „press-fit технология“. Двустранният съединител е ИДЕАЛНОТО решение за високи комутационни токове, тъй като никой контактен преход не ограничава допустим ток.
Ясното предимство: само с един компонент се осъществява както механична, така и електрическа връзка. Разделителите (дистанционер) са излишни – по този начин спестявате не само място върху печатната платка, но и разходи.
flexilinkb-t-b се адаптира към вашите изисквания: можете да изберете flexilinkb-t-b за разстояния между платките от 5 до 25 милиметра, както и да комбинирате различни редове и брой полюси.
Съединителят flexilinkb-t-b съединител с стъпка от 2,54 mm ви гарантира висококачествена връзка между печатни платки чрез „press-fit технология“. Двустранният съединител е ИДЕАЛНОТО решение за високи комутационни токове, тъй като никой контактен преход не ограничава допустим ток.
Ясното предимство: само с един компонент се осъществява както механична, така и електрическа връзка. Разделителите (дистанционер) са излишни – по този начин спестявате не само място върху печатната платка, но и разходи.
flexilinkb-t-b се адаптира към вашите изисквания: можете да изберете flexilinkb-t-b за разстояния между платките от 5 до 25 милиметра, както и да комбинирате различни редове и брой полюси.
Ние произвеждаме вашите прецизно пригодени, индивидуални съединители (съединител) за вашето приложение.
индивидуален съединител (съединител) още
сега
- друг брой полюси
- други височини на стека
- алтернативни покрития на контактите
индивидуален съединител (съединител) още
сега

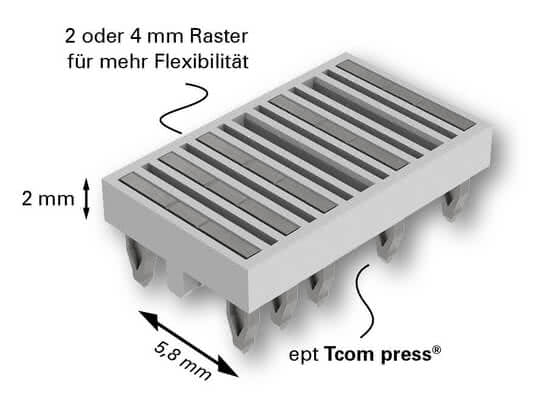

Характеристики на съединителя за печатни платки flexilink jumper
flexilinkjumper е гъвкаво приложим, неразъемлив съединител за печатни платки, който впечатлява с компактния си дизайн и едновременно с това високата си „ допустим ток “ от 11 ампера на пин. Той разполага с променлив „ стъпка “ от 2 или 4 милиметра и предлага от 2 до 15 контактни моста. Това позволява разстояния между платките изцяло според вашите изисквания. По този начин той е особено подходящ за приложения като LED ленти в сградната, автоматизационната и автомобилната електроника. Той издържа отлично на силни механични натоварвания като удари и вибрации. Не е необходим сложен процес на запояване – flexilinkjumper осигурява лесно свързване на две или повече печатни платки чрез press-fit технология.
Характеристики на Flexilink Jumper
- променлив стъпка от 2 до 4 милиметра
- 2 до 15 контактни моста
- до 11 A допустим ток на пин
- Спестяване на място и разходи, замества дистанционер
- само един компонент за свързване
- издържа на високи механични натоварвания, удари и вибрации
- Елиминиране на процеса на запояване чрез впресване
- възможност
- за индивидуален разстояние между платките press-fit зона Tcom press®
Приложения
- Светодиоди в строителната, автоматизационната и автомобилната техника;
- Техника на задвижването
- ; Сензорна техника

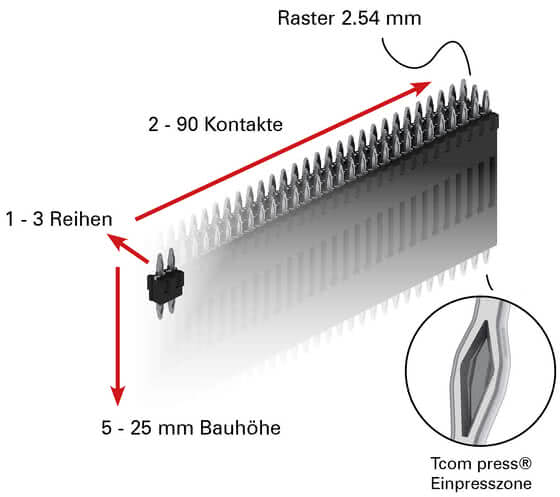

Характеристики на съединителя за печатни платки flexilink b-t-b
Както и при flexilinkjumper, flexilinkb-t-b гарантира надеждно свързване при механични натоварвания като удари и вибрации благодарение на технологията „press-fit технология“. flexilinkb-t-b може да се адаптира гъвкаво към вашето приложение: конфигурирайте своя flexilinkb-t-b по отношение на височината (височина), броя на редовете (брой редове) и контактите. Възможни са от един до три реда контакти, от два до деветдесет пина и разстояния между платките между 5 и 25 милиметра. Всеки пин има токопоносимост (допустим ток) до 11 ампера. По този начин flexilinkb-t-b е особено подходящ за приложения с висок ток и разкрива максималния си потенциал при обичайни приложения с печатни платки с дебел меден слой.
Характеристики B2B
- до 11 A токопроводимост (допустим ток) на пин
- 2 до 90 контакта
- 5 до 25 милиметра височина на корпуса (височина)
- 1 до 3 реда
- Икономия на място и разходи, замества разделителите (дистанционер) необходим
- е
- само един компонент за свързване висока механична устойчивост при удари и вибрации
- не се изисква процес на запояване – техника на впресване (press-fit технология) зона на впресване (press-fit зона) Tcom
- press®
Приложения
Машинно оборудване
Селскостопанска техника
Автомобилна промишленост
Вътрешна логистика
Подемно-транспортна техника
Техника за задвижване
Селскостопанска техника
Автомобилна промишленост
Вътрешна логистика
Подемно-транспортна техника
Техника за задвижване
Често задавани въпроси: Въпроси и отговори относно съединителите за печатни платки flexilink
Може ли Flexilink да се впресне и в по-дебела медна основа? Защо има „минимално количество за поръчка“ (минимално количество за поръчка) при flexilink?
Може ли Flexilink да се впресне и в по-дебела медна основа?
Да, Flexilink се вгражда отлично в печатни платки с дебел меден слой.
Защо има „минимално количество за поръчка“ (минимално количество за поръчка) при flexilink?
Минималните количества за поръчка се обуславят от значителните разходи за консултации, сложната технология на машините и високите разходи за настройка на пресата.
Отзиви
Ние зачитаме желанието на нашите клиенти за дискретност и затова не посочваме източници по-долу. Въпреки
това гарантираме безрезервно автентичността на тези твърдения.
това гарантираме безрезервно автентичността на тези твърдения.
С помощта на flexilink от ept успяхме да решим проблемите си с пространството и да пуснем на пазара новата ни разработка в срок.
Благодарение на газонепропускливата зона за впресване (press-fit зона) на ept успяхме да използваме flexilink, за да се уверим, че няма да има прекъсвания на контакта дори при залити модули.
С Flexilink можем да постигнем точно онези разстояния между печатните платки, от които се нуждаем.
При нашите тестове при екстремни натоварвания с удари и вибрации постигнахме най-добри резултати с „flexilink“: не се наблюдаваше никакво прекъсване на контакта (прекъсване на контакта) в местата на свързване между пиновете на „flexilink“ и проходните отвори (метализиран отвор) на печатната платка!
С Flexilink ни е необходим само един компонент вместо два, за да свържем надеждно печатните платки помежду им.
