Високоскоростни директни конекторни връзки до 28 Gbit/s
Характеристики
- съединител за ръб на платка
- , 20 до 200 контакта
- , 28 Gbit/s скорост на предаване на данни (скорост на предаване на данни), 3
- ,2 A токопроводимост (допустим ток),
- 500 цикъла на включване (цикли на съединяване), опаковани
- в Tape & Reel, табла
- , дебелина на дъщерните платки 1,60 mm
Приложения
- Вградена
- индустриална автоматизация
- Datacom
EC.8: Общ преглед
EC.8 – прав
EC.8 точно 20p Номер на артикула. 408-52020-000-11
EC.8 точно 40 точки Номер на артикула. 408-52040-000-11
EC.8 точно 60p Номер на артикула. 408-52060-000-11
EC.8 точно 60p Номер на артикула. 408-52060-100-11
EC.8 точно 80 точки Номер на артикула. 408-52080-100-11
EC.8 точно 100 точки Номер на артикула. 408-52100-100-11
EC.8, точно 120p Номер на артикула. 408-52120-100-11
EC.8 точно 140p Номер на артикула. 408-52140-100-11
EC.8 точно 160p Номер на артикула. 408-52160-100-12
EC.8 точно 180p Номер на артикула. 408-52180-100-12
EC.8 точно 200p Номер на артикула. 408-52200-100-12
EC.8 точно 200p Номер на артикула. 408-52200-103-12
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
EC.8: Система за директно свързване с вградена високоскоростна технология
За разлика от класическите съединители, при съединителите за ръб на платка се минимизират най-различни препятствия като промени в посоката, отражения и промени в напречното сечение, което осигурява ясно предаване на сигнала.
Подробен доклад за високоскоростните характеристики, както и S-параметър за симулация на вашия собствен проект, са налични при поискване: sales@ept.de
Общ преглед на подробностите
за компенсиране на централно и ъглово отклонение (ъглова несъосност) при свързване
за осигуряване на правилното свързване на вставна платка
надеждно запояване при обработката
защита срещу завъртане и компенсиране на допуски за вставна платка
предотвратява завъртането на конектора върху платката
- друг брой полюси
- други височини на стека
- алтернативни покрития на контактите
индивидуален съединител (съединител) още
сега
съединител за ръб на платка срещу двойка съединители
[1] R Kontaktübergang
[2] R Kontakt
[3] R зона на свързване
[1] R зона на свързване
[2] R Kontakt
[3] R Kontaktübergang
[4] R Kontakt
[5] R зона на свързване
Допустими отклонения
за ръб на платка EC.8 Допустими толеранси
за центриране Съединителите за ръб на платка EC.8 съединител за ръб на платка допускат при съединяване отклонение от 0,6 mm по надлъжната ос и 0,7 mm по напречната ос.
за ръб на платка EC.8 Допустими толеранси
за ъглово отклонение При съединителите за ръб на платка EC.8 дъщерна платка може да бъде вкарана под ъгъл до 5° по надлъжната и по напречната ос в EC.8.

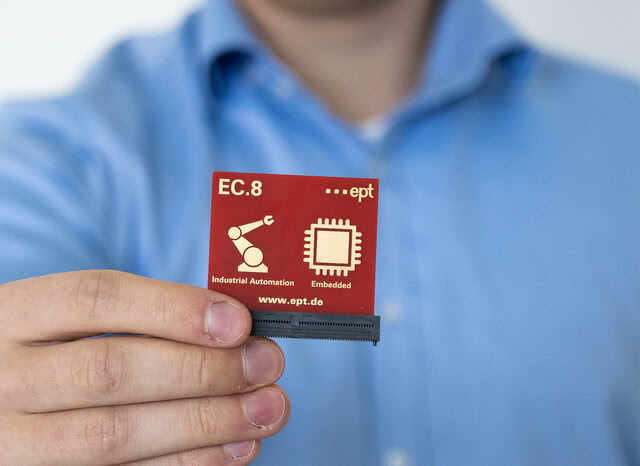

EC.8 SMT съединител за ръб на платка в стъпка 0,8 mm
Нашият EC.8 по своята конструкция вече е професионалист в областта на високите скорости и ви предлага скорост на предаване до 28 Gbit/s. Точно подходящ за съвременните приложения на Индустрия 4.0 и нейните области като „Интернет на нещата“, „Cloud-Computing“ или „Edge-Computing“.
Освен високата си скорост на пренос на данни (скорост на предаване на данни), директният конектор (съединител за ръб на платка) предлага и следните предимства:
благодарение на директния контакт с печатната платка се спестяват място и ресурси. Това е така, защото разходите за материали и усилията за монтаж на конекторната лента (щифтов съединител) се елиминират напълно. Техническото предимство се дължи на намаляването на съпротивленията и влиянията, които могат да въздействат върху сигнала.
За да предоставим подходящия „съединител за ръб на платка“ за всяко приложение, предлагаме модела EC.8 в изпитания в промишлеността стъпка от 0,8 mm с вариация от 20 до 200 сигнални пина, избираеми на стъпки от по 20.
Серията EC.8 е преминала през обширна програма от тестове, при които е доказано правилното ѝ функциониране, включително след климатично съхранение, излагане на удари и вибрации, както и след 500 цикъла нацикли на съединяване. Любопитни ли сте? Поискайте веднага доклада за EC.8 HighSpeed, както и S-параметър, и се убедете сами въз основа на цифри и факти.
Често задавани въпроси: Въпроси и отговори относно SMT-Leiterplattensteckverbindern за печатни платки EC.8
Как се монтират директните съединители EC.8?
Директните съединители се обработват чрез Surface Mount Technology (SMT). Запояването се извършва директно върху печатната платка.
Доставката за броя на полюсите от 20 до 140 се извършва в съответстваща на пазарните стандарти tape and reel-Verpackung; това позволява напълно автоматизирана обработка чрез „Pick-and-Place“.
Моделите с брой полюси от 160 до 200 се опаковат стандартно в „табла“, а по заявка е възможна и tape and reel-Verpackung. При нея обаче се използва по-широка лента, която е по-рядко срещана.
Според каква спецификация/какво оформление трябва да бъде произведена разширителната карта (вставна платка)?
Защо трябва да се използва система с директни съединители (съединител за ръб на платка)?
С помощта на системи за директно свързване могат да се постигнат високи скорости на предаване на данни. В сравнение с двукомпонентните системи за свързване тук отпадат негативните влияния на втория съединител върху сигнала. Това се дължи преди всичко на намаления брой контактни точки, по-малко промени в напречното сечение на проводника и свързаните с това по-малки промени в посоката на сигнала.
По този начин може да се постигне висока производителност дори при малък „footprint“. Освен това „контактно съпротивление“ се намалява в сравнение с двукомпонентните системи за съединяване, което води до повишена „допустим ток“.
Съвместима ли е системата за съединители EC.8 (съединител) с обичайните спецификации за дъщерни платки?
Системата за съединители EC.8 (съединител-System) поддържа дъщерни платки с дебелина 1,60 мм. При брой контакти от 80 нагоре е интегрирана преграда, за да се избегне неправилното включване. При 60-пиновия вариант тя може по избор да бъде премахната.
Системата за съединители EC.8 (съединител-System) отговаря на общоприетия пазарен стандарт и е съвместима с широко разпространените платки.
За какви приложения се използват директните съединители EC.8 (съединител за ръб на платка)?
Благодарение на своята универсалност, директните съединители EC.8 (съединител за ръб на платка) намират най-разнообразни приложения в многобройни отрасли. В областта на автоматизацията и устройствата за Интернет на нещата (IoT) те се възползват, например, от малкия си стъпка и високите скорости на предаване на данни.
Какъв отклонение толерират съединителите EC.8 съединител за ръб на платка при включването на дъщерната платка (дъщерна платка)?

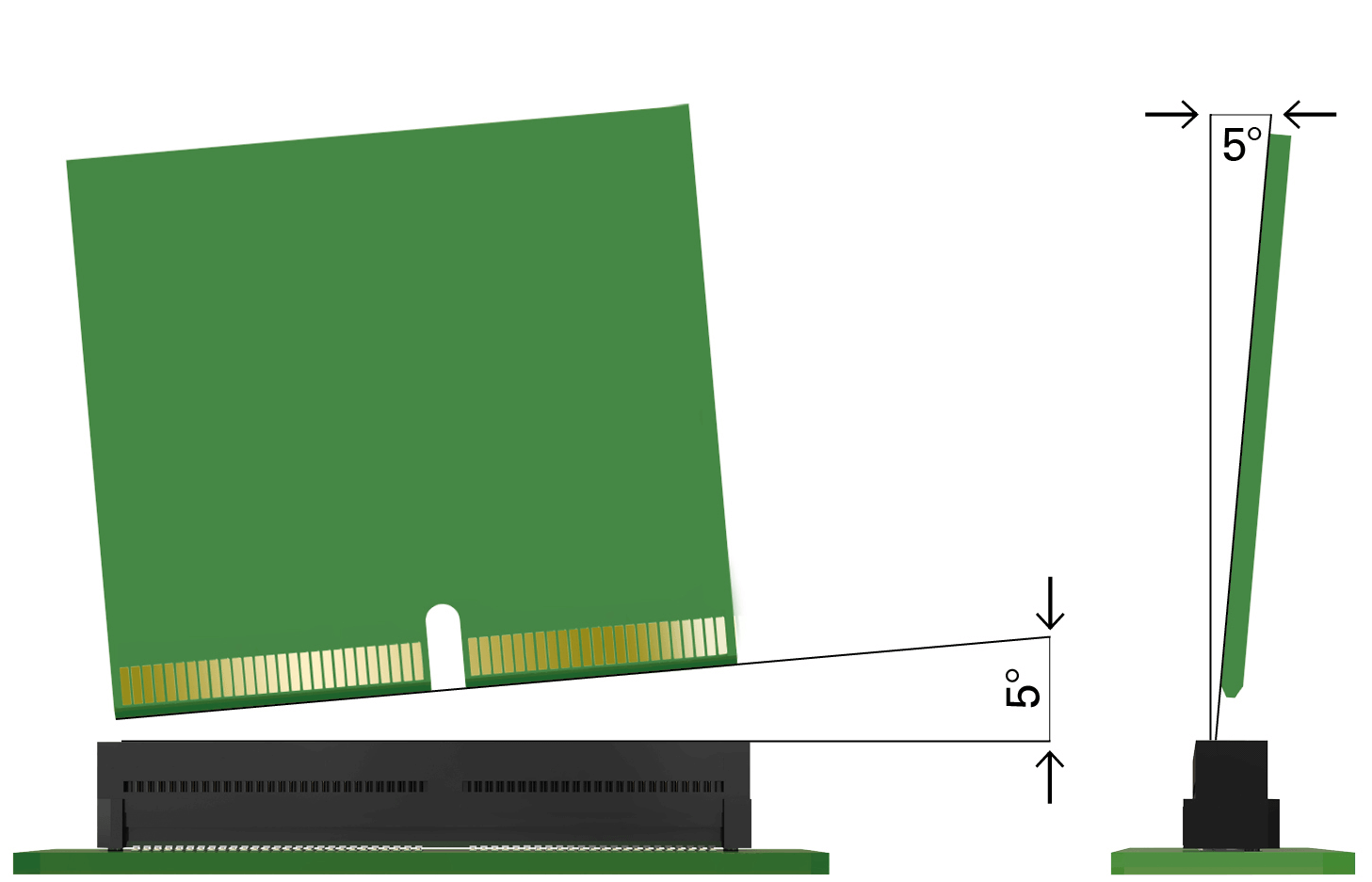

Допуска се ъглово отклонение (ъглова несъосност) до 5° в надлъжна и напречна посока.

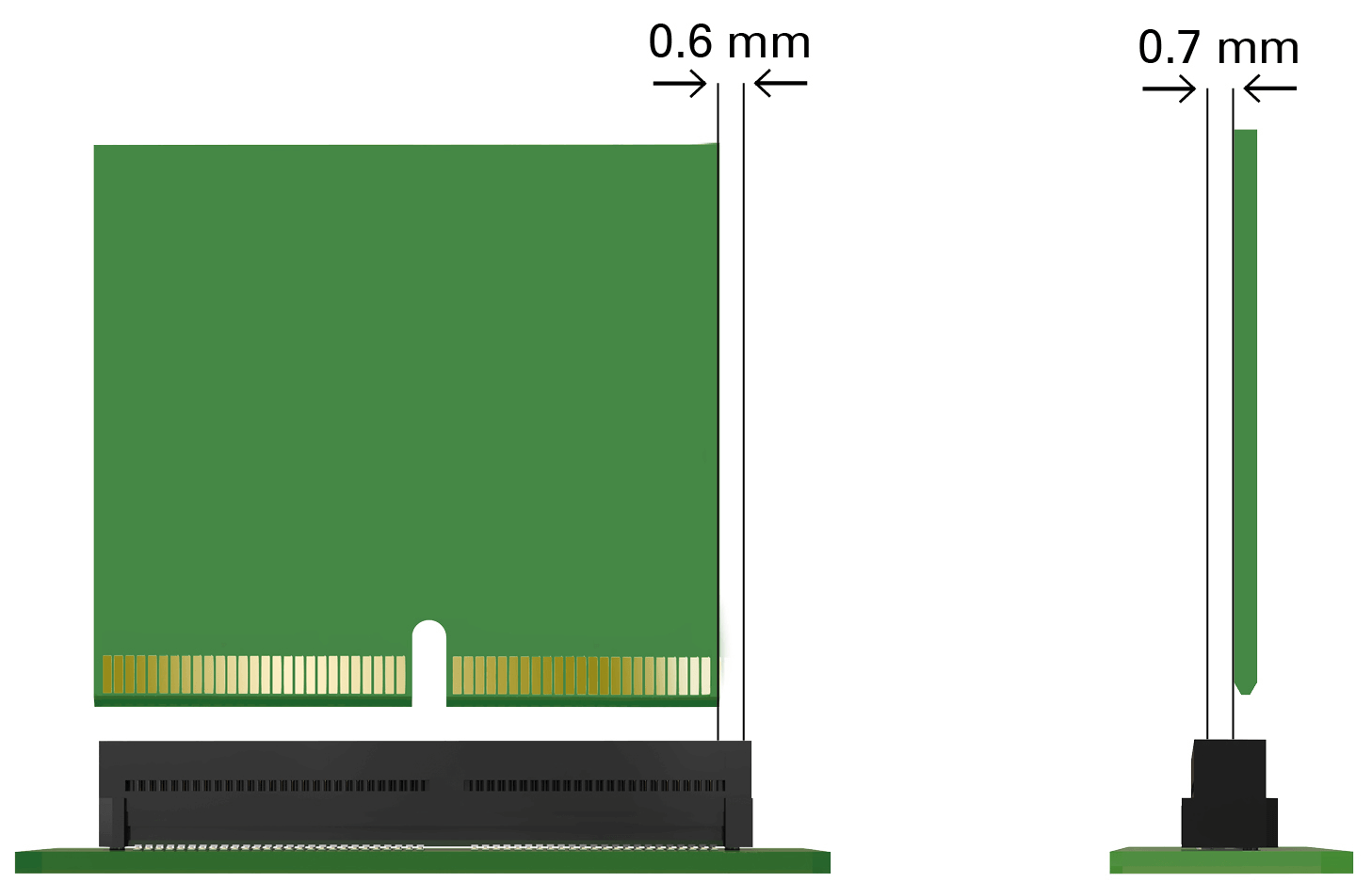

Допуска се отклонение от 0,7 mm перпендикулярно и 0,6 mm успоредно на надлъжната ос на конектора.
Какви скорости на предаване на данни могат да се постигнат?
Скоростта на предаване на данни е 28 Gbit/s. Следващата диаграма показва зависимостта на затихването при вмъкване (вносно затихване) от честотата.
Какви токове могат да се пренасят?
140-пинов конектор пренася до 3,2 A при околна температура 20 °C. За по-подробна информация, моля, свържете се с нас на sales@ept.de
Дали съединителите EC.8 (съединител) са UL-сертифицирани компоненти?
Да, съединител-ите EC.8 на ept са UL recognized components в САЩ и Канада.
Съответстват ли съединител-ите EC.8 на изискванията на RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) е директивата за ограничаване на използването на определени опасни вещества в електрическите и електронните устройства.
Потвърждаваме, че съединител-ите EC.8 на ept са в съответствие с RoHS 2011/65/EU съгласно RoHS-сертификата. Повече информация можете да намерите в раздела RoHS & REACH
