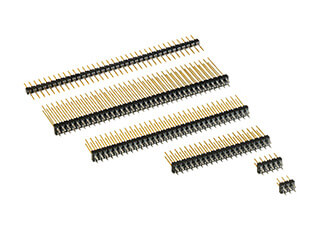

VarPol конектор с щифт и гнездо
Контактните решетки VarPol на ept предлагат множество възможности за свързване на печатни платки. Едноредови или двуредови, с променлив брой контакти, различни дължини на изводите, прави или ъглови – изборът е ваш! Освен това, конекторите могат да се подреждат безпроблемно един до друг.
Доказалата се зона за впресване Tcom press® ви предлага също така възможността да елиминирате процеса на запояване и при това да спечелите значително по отношение на надеждността на контактите.
Доказалата се зона за впресване Tcom press® ви предлага също така възможността да елиминирате процеса на запояване и при това да спечелите значително по отношение на надеждността на контактите.
Характеристики
- Богат избор от дължини на контактите и съединенията
- Избор от класове на издръжливост: 50 и 250 цикъла
- на включване/изключване Възможност за свързване на редове един до друг
- Лесна и икономична обработка
- Зона за впресване в Tcom press®
- VarPolfeder, както и за спояване
- Ъглови и прави, едноредови и двуредови
Приложения
- Разстояние между платките от 11,45 мм до 35,45 мм –
- премахване на процеса на запояване чрез впресване
VarPol: Общ преглед
Филтри

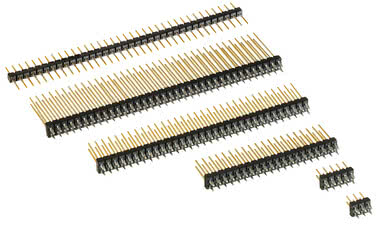

Прав конектор
VarPol прав конектор с 1 ред Номер на артикула. 971-nn006-b1
Дължина на страната за включване (Y) = 16,6 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn009-b1
Дължина на страната за включване (Y) = 6,7 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn010-b1
Дължина на съединителната страна (Y) = 5,2 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn011-b1
Дължина на втулката (Y) = 8,0 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn012-b1
Дължина на страната за включване (Y) = 10,2 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn013-b1
Дължина на страната за включване (Y) = 13,0 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn018-b1
Дължина на страната за включване (Y) = 17,5 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn019-b1
Дължина на страната за включване (Y) = 25,0 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn020-ba
Дължина на съединителната страна (Y) = 5,2 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn021-ba
Дължина на втулката (Y) = 8,0 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn022-ba
Дължина на страната за включване (Y) = 10,2 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn023-ba
Дължина на страната за включване (Y) = 13,0 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn026-b1
Дължина на страната за включване (Y) = 15,7 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn029-ba
Дължина на страната за включване (Y) = 25,0 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn039-ba
Дължина на страната за включване (Y) = 6,7 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn050-ba
Дължина на съединителната страна (Y) = 5,2 мм, Технология за притискане, Дължина на съединението 11 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn051-ba
Дължина на втулката (Y) = 8,0 мм, Технология за притискане, Дължина на съединението 11 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 1 ред Номер на артикула. 971-nn053-ba
Дължина на страната за включване (Y) = 13,0 мм, Технология за притискане, Дължина на съединението 11 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn006-b1
Дължина на страната за включване (Y) = 16,6 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn009-b1
Дължина на страната за включване (Y) = 6,7 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn010-b1
Дължина на съединителната страна (Y) = 5,2 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn011-b1
Дължина на втулката (Y) = 8,0 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn012-b1
Дължина на страната за включване (Y) = 10,2 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn013-b1
Дължина на страната за включване (Y) = 13,0 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn018-b1
Дължина на страната за включване (Y) = 17,5 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn019-b1
Дължина на страната за включване (Y) = 25,0 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn020-ba
Дължина на съединителната страна (Y) = 5,2 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn021-ba
Дължина на втулката (Y) = 8,0 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn022-ba
Дължина на страната за включване (Y) = 10,2 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn023-ba
Дължина на страната за включване (Y) = 13,0 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn026-b1
Дължина на страната за включване (Y) = 15,7 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn029-ba
Дължина на страната за включване (Y) = 25,0 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn039-ba
Дължина на страната за включване (Y) = 6,7 мм, Технология за притискане, Дължина на съединителя 6,5 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn050-ba
Дължина на съединителната страна (Y) = 5,2 мм, Технология за притискане, Дължина на съединението 11 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn051-ba
Дължина на втулката (Y) = 8,0 мм, Технология за притискане, Дължина на съединението 11 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn053-ba
Дължина на страната за включване (Y) = 13,0 мм, Технология за притискане, Дължина на съединението 11 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, Буквата „b“ в артикула определя класа на качество на страната на щепсела; буквата „a“ определя класа на качество на страната на контакта
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn090-9a
Дължина на страната за включване (Y) = 0,0 мм, Технология за притискане, Дължина на съединителя: 6,5 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, a определя нивото на качество на страната на свързване
Паралелен
Технология за притискане
VarPol прав конектор с 2 реда Номер на артикула. 972-nn091-9a
Дължина на страната за включване (Y) = 0,0 мм, Технология за притискане, Дължина на съединението 9 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов, a определя нивото на качество на страната на свързване
Паралелен
Технология за притискане

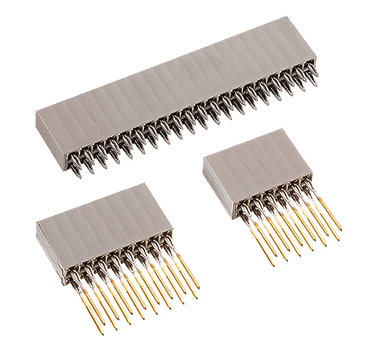

ламели
VarPol 1-редовна контактна лента Номер на артикула. 961-40nn2-03
Категория 3, Техника на запояване, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Запоено покритие през дупка
VarPol 1-редовна контактна лента Номер на артикула. 961-40nn2-12
Категория 3, Техника на запояване, Дължина на съединението 12,2 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Запоено покритие през дупка
VarPol 1-редовна контактна лента Номер на артикула. 961-40nn6-03
Категория 2, Техника на запояване, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Запоено покритие през дупка
VarPol 1-редовна контактна лента Номер на артикула. 961-40nn6-12
Категория 2, Техника на запояване, Дължина на съединението 12,2 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Запоено покритие през дупка
VarPol 1-редовна контактна лента Номер на артикула. 961-60nn2-03
Категория 3, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 1-редовна контактна лента Номер на артикула. 961-60nn2-07
Категория 3, Технология за притискане, Дължина на съединението 8,05 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 1-редовна контактна лента Номер на артикула. 961-60nn2-12
Категория 3, Технология за притискане, Дължина на съединението 12,2 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 1-редовна контактна лента Номер на артикула. 961-60nn2-17
Категория 3, Технология за притискане, Дължина на съединението 17 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 1-редовна контактна лента Номер на артикула. 961-60nn6-03
Категория 2, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 1-редовна контактна лента Номер на артикула. 961-60nn6-07
Категория 2, Технология за притискане, Дължина на съединението 8,05 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 1-редовна контактна лента Номер на артикула. 961-60nn6-12
Категория 2, Технология за притискане, Дължина на съединението 12,2 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 1-редовна контактна лента Номер на артикула. 961-60nn6-17
Категория 2, Технология за притискане, Дължина на съединението 17 мм, Брой полюси 2 – 36 (броят на полюсите в един ред съответства на nn в артикулното номер), 1-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 2-редовна релефна платка Номер на артикула. 962-40nn2-03
Категория 3, Техника на запояване, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Запоено покритие през дупка
VarPol 2-редовна релефна платка Номер на артикула. 962-40nn2-12
Категория 3, Техника на запояване, Дължина на съединението 12,2 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Запоено покритие през дупка
VarPol 2-редовна релефна платка Номер на артикула. 962-40nn6-03
Категория 2, Техника на запояване, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Запоено покритие през дупка
VarPol 2-редовна релефна платка Номер на артикула. 962-40nn6-12
Категория 2, Техника на запояване, Дължина на съединението 12,2 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Запоено покритие през дупка
VarPol 2-редовна релефна платка Номер на артикула. 962-60nn2-03
Категория 3, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 2-редовна релефна платка Номер на артикула. 962-60nn2-07
Категория 3, Технология за притискане, Дължина на съединението 8,05 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 2-редовна релефна платка Номер на артикула. 962-60nn2-12
Категория 3, Технология за притискане, Дължина на съединението 12,2 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 2-редовна релефна платка Номер на артикула. 962-60nn2-17
Категория 3, Технология за притискане, Дължина на съединението 17 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 2-редовна релефна платка Номер на артикула. 962-60nn6-03
Категория 2, Технология за притискане, Дължина на съединението 3,4 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 2-редовна релефна платка Номер на артикула. 962-60nn6-07
Категория 2, Технология за притискане, Дължина на съединението 8,05 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 2-редовна релефна платка Номер на артикула. 962-60nn6-12
Категория 2, Технология за притискане, Дължина на съединението 12,2 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Технология за притискане
VarPol 2-редовна релефна платка Номер на артикула. 962-60nn6-17
Категория 2, Технология за притискане, Дължина на съединението 17 мм, Брой полюси 2 – 108 (броят на полюсите в редицата съответства на nn в артикулния номер), 2-редов
Паралелен
Правоъгълен
Технология за притискане
90° конекторна лента
VarPol 1-редова шина за щепсели Номер на артикула. 981-nn010-b1
Дължина на контактната страна (Y) = 2,8 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой на полюсите: 2 – 36, 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Правоъгълен
Технология за притискане
VarPol 1-редова шина за щепсели Номер на артикула. 981-nn011-b1
Дължина на страната за включване (Y) = 5,6 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой на полюсите: 2 – 36, 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Правоъгълен
Технология за притискане
VarPol 1-редова шина за щепсели Номер на артикула. 981-nn012-b1
Дължина на страната за включване (Y) = 7,8 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой на полюсите: 2 – 36, 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Правоъгълен
Технология за притискане
VarPol 1-редова шина за щепсели Номер на артикула. 981-nn013-b1
Дължина на страната за включване (Y) = 10,6 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой на полюсите: 2 – 36, 1-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Правоъгълен
Технология за притискане
VarPol 2-редова релса за монтиране на модули Номер на артикула. 982-nn010-b1
Дължина на контактната страна (Y) = 2,8 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой на полюсите: 2 – 108, 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Правоъгълен
Технология за притискане
VarPol 2-редова релса за монтиране на модули Номер на артикула. 982-nn011-b1
Дължина на страната за включване (Y) = 5,6 мм, Технология за притискане, Дължина на съединението 3,4 мм, Брой на полюсите: 2 – 108, 2-редов, буквата „b“ в артикула определя класа на качество на страната за включване
Правоъгълен
Технология за притискане
Аксесоари
Ръководство на VarPol Номер на артикула. 962-17nn2/1
за брой на полюсите 2 – 108, Управляващ механизъм за пружини Varpol
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
Характеристики
Контактните решетки VarPol предлагат множество възможности: предлагат се в едно- или двуредов вариант, както и с променлив брой полюси от 2 до 108 контакта. Конструкцията на всички решетки е оптимизирана така, че да могат да се подреждат безпроблемно една до друга. Многото различни дължини на съединенията до 25 mm позволяват подреждането на печатни платки с разстояние между тях от 11,45 mm до 35,45 mm. Контактните редици се предлагат и с ъгъл 90°, което позволява освен успоредни, така и правъгълни съединения. Освен това при всички продукти VarPol имате избор между два класа качество, които гарантират експлоатационен живот от 50 или 250 цикъла на включване.
Общ преглед на подробностите
2,54 мм
Общ преглед на подробностите
2,54 мм
от 5,2 мм до 25 мм
от 3,4 мм до 11 мм
Допълнително предимство е лесната и икономична обработка чрез техниката на впресване. Контактните решетки с щифтове и пружини са оборудвани с доказалата се зона за впресване Tcom press® и по този начин могат да бъдат впресовани без запояване. Чрез впресването се получава газонепроницаема и устойчива на вибрации връзка, което превръща продуктите VarPol в оптимални съединители за печатни платки за надеждни механични и електрически връзки дори в сурова среда. ept предлага подходящи инструменти за обработка на пиновите и плоскопиновите конектори, благодарение на които пресоването става изключително лесно и надеждно. При по-големи разстояния между печатните платки допълнителни направляващи елементи подпомагат воденето на контактите и служат за оптимална стабилизация на пресованите пинови конектори.
Подреждане с VarPol
С помощта на конекторите с щифтове и гнезда VarPol, изработени по технологията за впресване, печатните платки могат да се свързват паралелно помежду си по изключително гъвкав начин:
- Разстояние между печатните платки от 11,45 мм до 35,45 мм благодарение на различните дължини на
- 1-редовите или 2-редовите
- конектори Броят на контактите може да се избира свободно (без ограничение нагоре, тъй като конекторите могат да се подреждат един до друг без загуба на стъпка)
- Възможност за преходна зона
- Конектор с пружини за запояване или впресване
Свързването на конектора с печатната платка чрез технология за впресване осигурява изключително здрава и устойчива връзка. Доказано е, че висококачествените впреснати връзки, като например с Tcom press® на ept, предлагат по-голяма надеждност на контакта в сравнение със споените връзки. Студеното заваряване между контакта и отвора в печатната платка, което се получава при впресването, е механично много стабилно и електрически висококачествено. Обработката с подходящи инструменти, предлагани от ept, е изключително лесна и надеждна.
Освен това е възможно подреждането на няколко печатни платки една върху друга чрез използване на решетъчни конектори със съответните съединителни контакти. При това са възможни разстояния между печатните платки от 11,45 mm до 19,35 mm. Използването на направляващ елемент на долната страна на горната печатна платка допълнително подпомага стабилното водене на контакта и по този начин предотвратява грешки при включването.
Освен паралелното свързване на печатни платки, ъгловите конектори предлагат възможност за реализиране на правъгълни връзки – и то със същата гъвкавост и надеждност.
Освен това е възможно подреждането на няколко печатни платки една върху друга чрез използване на решетъчни конектори със съответните съединителни контакти. При това са възможни разстояния между печатните платки от 11,45 mm до 19,35 mm. Използването на направляващ елемент на долната страна на горната печатна платка допълнително подпомага стабилното водене на контакта и по този начин предотвратява грешки при включването.
Освен паралелното свързване на печатни платки, ъгловите конектори предлагат възможност за реализиране на правъгълни връзки – и то със същата гъвкавост и надеждност.
Система: VarPol – конектор с пружини / VarPol – конектор с щифтове
Разлика: максимум 1,55
Разлика: макс. 1,7
Разлика: макс. 3,2
(за предпочитане използвайте 972-nn010-yx)
Разлика: макс. 4,0
Разлика: макс. 4,0
Разлика: макс. 4,0
Разлика: макс. 4,0
Разлика: макс. 4,0
Система: VarPol-контактна лента / VarPol-контактна лента с дълги изводи
Разлика: макс. 2,95
Разлика: макс. 1,7
PC/104
Разлика: макс. 4,0
Наличност
„ept гарантира на своите клиенти постоянна наличност на VarPol конектори с щифтове и изводи с разстояние 2,54 мм. Разработчиците на хардуер от всички отрасли от години залагат на тези конектори, с които печатните платки могат да се свързват надеждно и изключително гъвкаво, а кабелите – да се свързват с печатната платка.“
Често задавани въпроси: Въпроси и отговори относно конекторите за щепсели и гнезда на VarPol
Могат ли да се постигнат индивидуални разстояния между печатните платки с помощта на конекторите и разклонителите на VarPol? Има ли направляващи елементи за конекторите VarPol с щифтове и изводи?Могат ли да се свързват в редица VarPol конекторите с щифтове и с контакти на ept?
Могат ли да се постигнат индивидуални разстояния между печатните платки с помощта на конекторите и разклонителите на VarPol?
С помощта на VarPol редицата от контакти и изводи могат да се реализират разстояния между печатните платки от 11,45 мм до 35,45 мм.
Има ли направляващи елементи за конекторите VarPol с щифтове и изводи?
Управляващите елементи VarPol се предлагат като аксесоари за броя на полюсите от 2 до 104.
Могат ли да се свързват в редица VarPol конекторите с щифтове и с контакти на ept?
ept може да гарантира безпроблемно съединяване при профилите VarPol.
