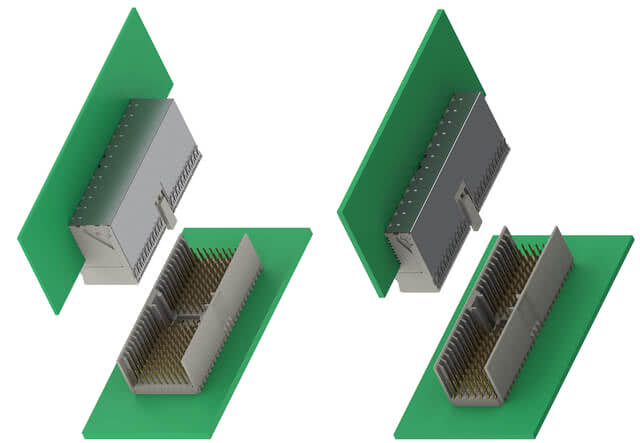

Hard Metric (съединител) IEC 61076-4-101, стъпка 2 mm
Висока плътност на контактите: Серията Hard Metric съединители hm2.0 е разработена в съответствие с международния стандарт IEC 61076-4-101. Екранираният съединител (съединител) с стъпка от 2,0 mm е подходящ за приложения, изискващи висока плътност на контактите и надеждност. По този начин съединителната система се радва на голяма популярност в областта на backplane.. Стандартизацията гарантира съвместимостта на съединителите (съединител) между различните производители.
Характеристики
- Широк избор от типове
- Модулни съединители (съединител) с стъпка 2 mm
- 5 или 8 сигнални редици
- 12 различни дължини
- на изводите Възможност
- за индивидуална схема на монтаж Предлагат
- се със или без кодиране (екраниране) Възможни
- скорости на предаване на данни до 3,125 Gbit/s Здрав дизайн
- Аксесоари като Shrouds и кодиране
Приложения
- Телекомуникации
- , мрежови
- системи, CompactPCI
- , медицинска техника,
- индустриални компютри (IPC)
hm2.0: Общ преглед
Филтри
ламели
hm2.0 Контактна лента, модел E Номер на артикула. 246-21300-15
Брой 200, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, предлага се с и без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

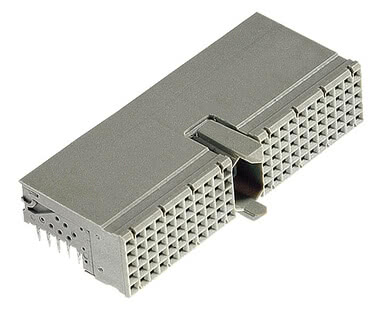

hm2.0 Контактна лента, тип А Номер на артикула. 244-11000-15
Брой на полюсите: 110, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, тип А Номер на артикула. 244-11300-15
Брой на полюсите: 110, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, тип А Номер на артикула. 244-11305-15
Брой 90, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, тип А Номер на артикула. 244-11306-15
Брой 90, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

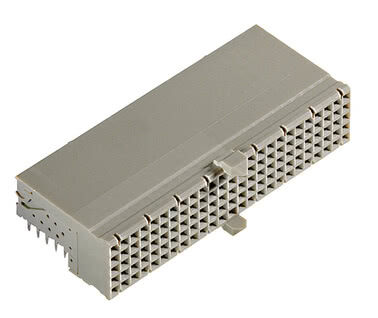

hm2.0 Контактна лента, модел AB25 Номер на артикула. 244-61000-15
Брой 125, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, модел AB25 Номер на артикула. 244-61300-15
Брой 125, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

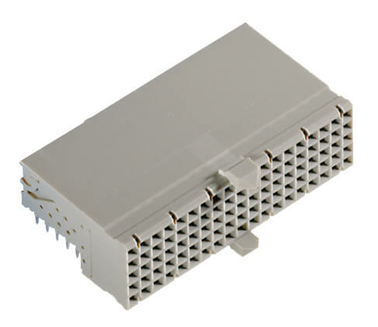

hm2.0 Контактна лента, модел AB19 Номер на артикула. 244-63000-15
Брой 95, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, модел AB19 Номер на артикула. 244-63300-15
Брой 95, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

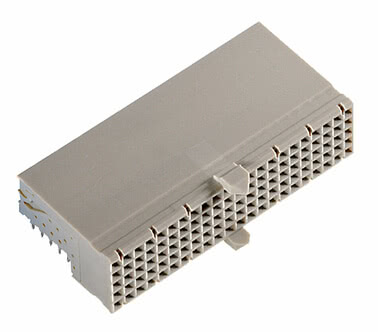

hm2.0 Контактна лента, модел AB22 Номер на артикула. 244-62000-15
Брой на полюсите: 110, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, модел AB22 Номер на артикула. 244-62300-15
Брой на полюсите: 110, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

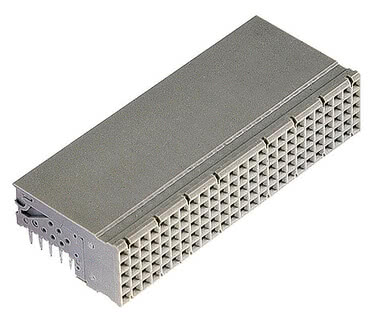

hm2.0 Контактна лента, модел B25 Номер на артикула. 244-21000-15
Брой 125, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, модел B25 Номер на артикула. 244-21300-15
Брой 125, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

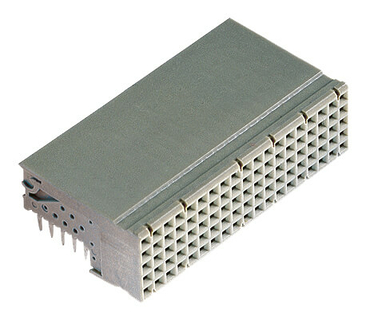

hm2.0 Контактна лента, модел B19 Номер на артикула. 244-23000-15
Брой 95, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, модел B19 Номер на артикула. 244-23300-15
Брой 95, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

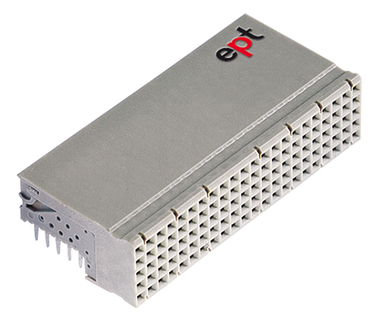

hm2.0 Контактна лента, модел B22 Номер на артикула. 244-22000-15
Брой на полюсите: 110, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, модел B22 Номер на артикула. 244-22300-15
Брой на полюсите: 110, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

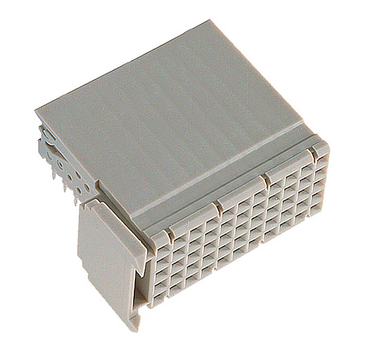

hm2.0 Контактна лента, тип C Номер на артикула. 244-31000-15
Брой 55, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, тип C Номер на артикула. 244-31300-15
Брой 55, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, с екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

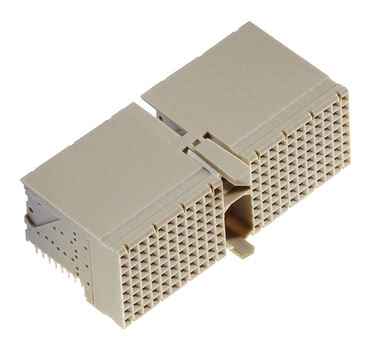

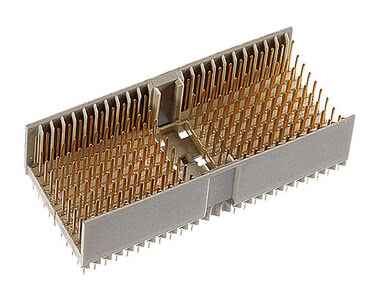

hm2.0 Контактна лента, тип D Номер на артикула. 246-11000-15
Брой 176, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, предлага се с и без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, тип D Номер на артикула. 246-11300-15
Брой 176, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, предлага се с и без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

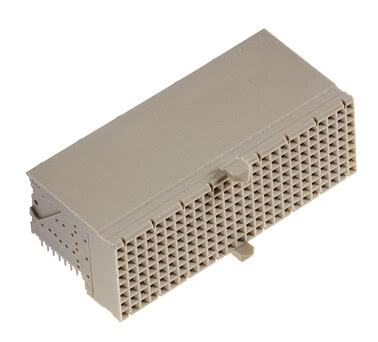

hm2.0 Контактна лента, тип DE Номер на артикула. 246-61000-15
Брой 200, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, предлага се с и без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, тип DE Номер на артикула. 246-61300-15
Брой 200, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, предлага се с и без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

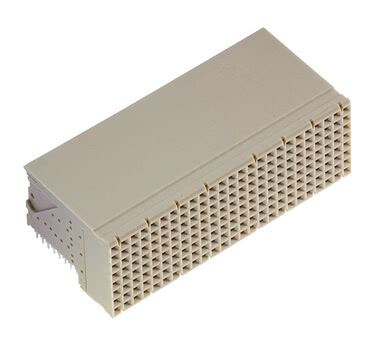

hm2.0 Контактна лента, модел E Номер на артикула. 246-21000-15
Брой 200, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, предлага се с и без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

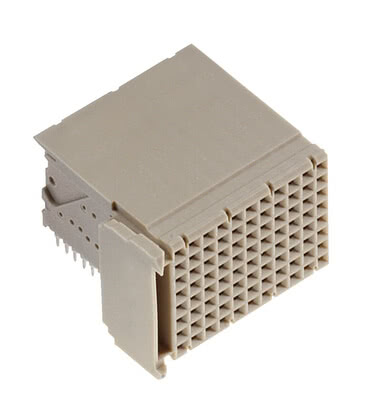

hm2.0 Контактна лента, модел F Номер на артикула. 246-31000-15
Брой 88, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, предлага се с и без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Контактна лента, модел F Номер на артикула. 246-31300-15
Брой 88, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, предлага се с и без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

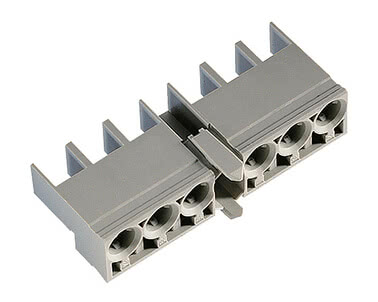

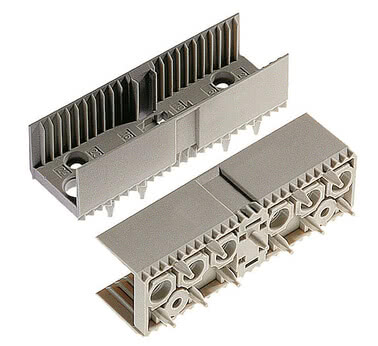

hm2.0 Контактна лента, модел L Номер на артикула. 244-51000
за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
Захранване

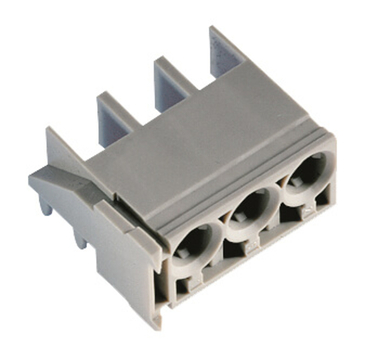

hm2.0 Контактна лента, тип N Номер на артикула. 244-52000
за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
Захранване
hm2.0 Контактна лента, модел A15 Номер на артикула. 244-13000-15
Брой 60, Дължина на съединението 2,9 мм, за дебелина на печатната платка минимум 1,44 мм, без екраниране, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
Ленти за ножове

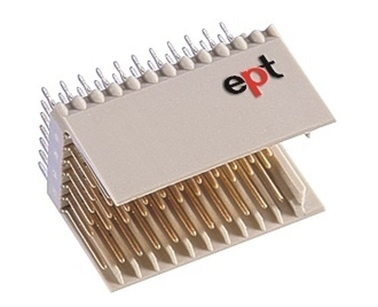

hm2.0 Резци, модел C Номер на артикула. 243-31320-15
Брой 77, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

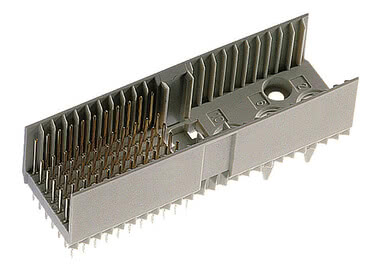

hm2.0 ножова решетка, модел M Номер на артикула. 243-41010-15
Брой 55, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
Захранване
hm2.0 ножова решетка, модел M Номер на артикула. 243-41310-15
Брой 77, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
Захранване

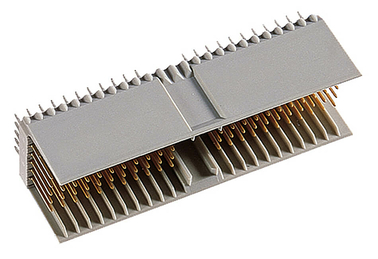

hm2.0 Резцова греда, модел А Номер на артикула. 243-11010-15
Брой на полюсите: 110, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11310-15
Брой 154, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11322-15
Брой 154, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11323-15
Брой 100, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11360-15F
Брой 154, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11709-15F
Брой 100, Дължина на съединението 16 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11710-15F
Брой 154, Дължина на съединението 16 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11715-15F
Брой 154, Дължина на съединението 16 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11734-15F
Брой 154, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

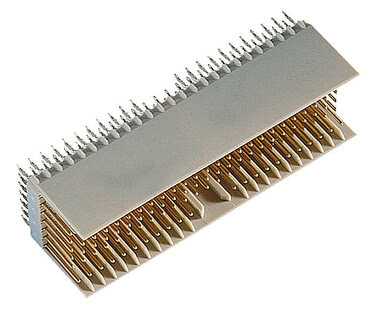

hm2.0 Резци, модел AB25 Номер на артикула. 243-61010-15
Брой 125, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел AB25 Номер на артикула. 243-61310-15
Брой 169, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел AB25 Номер на артикула. 243-61320-15
Брой 169, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел AB25 Номер на артикула. 243-61360-15F
Брой 169, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

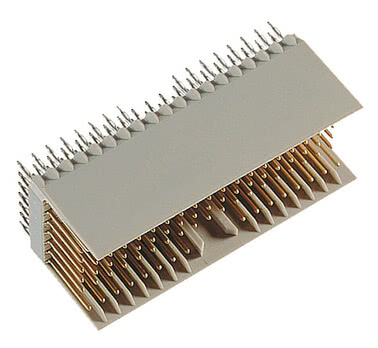

hm2.0 Резци, модел AB19 Номер на артикула. 243-63010-15
Брой 95, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел AB19 Номер на артикула. 243-63310-15
Брой 127, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел AB19 Номер на артикула. 243-63320-15
Брой 127, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел AB19 Номер на артикула. 243-63360-15F
Брой 127, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

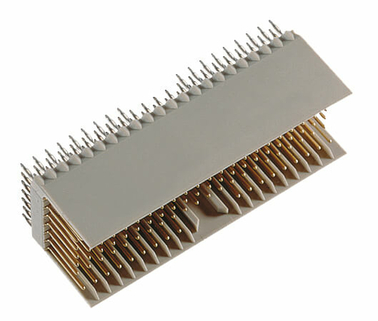

hm2.0 Резци, модел AB22 Номер на артикула. 243-62010-15
Брой на полюсите: 110, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

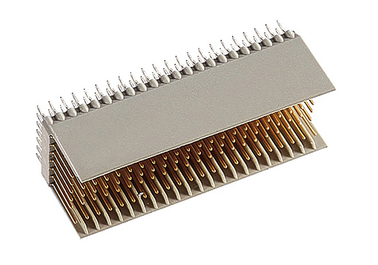

hm2.0 Резци, модел AB22 Номер на артикула. 243-62310-15
Брой 146, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел AB22 Номер на артикула. 243-62320-15
Брой 146, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел AB22 Номер на артикула. 243-62360-15F
Брой 146, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел B25 Номер на артикула. 243-21010-15
Брой 125, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел B25 Номер на артикула. 243-21020-15
Брой 125, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел B25 Номер на артикула. 243-21310-15
Брой 175, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел B25 Номер на артикула. 243-21320-15
Брой 175, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

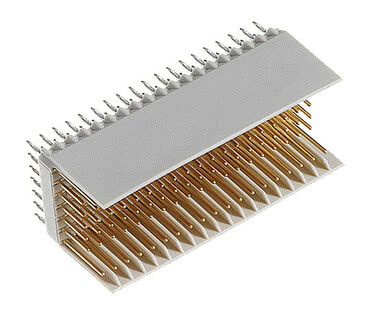

hm2.0 Резци, модел B19 Номер на артикула. 243-23310-15
Брой 95, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B19 Номер на артикула. 243-23320-15
Брой 133, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B19 Номер на артикула. 243-23360-15F
Брой 133, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B19 Номер на артикула. 243-23361-15F
Брой 133, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B19 Номер на артикула. 243-23371-15F
Брой 133, Дължина на съединението 16 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B19 Номер на артикула. 243-23700-15F
Брой 133, Дължина на съединението 16 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B19 Номер на артикула. 243-23716-15F
Брой 133, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22310-15
Брой 154, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22311-15
Брой 154, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22312-15
Брой 132, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22320-15
Брой 154, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22351-15F
Брой 132, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22360-15F
Брой 154, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22361-15F
Брой 154, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22371-15F
Брой 154, Дължина на съединението 16 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел B22 Номер на артикула. 243-22734-15F
Брой 154, Дължина на съединението 14,5 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел C Номер на артикула. 243-31010-15
Брой 55, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел C Номер на артикула. 243-31020-15
Брой 55, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел C Номер на артикула. 243-31310-15
Брой 77, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел D Номер на артикула. 245-11010-15
Брой 176, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел D Номер на артикула. 245-11310-15
Брой 220, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

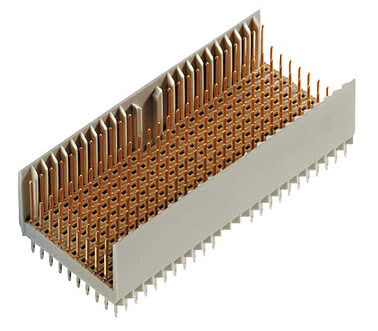

hm2.0 Резцова шина, модел DE Номер на артикула. 245-61010-15
Брой 200, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова шина, модел DE Номер на артикула. 245-61310-15
Брой 244, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

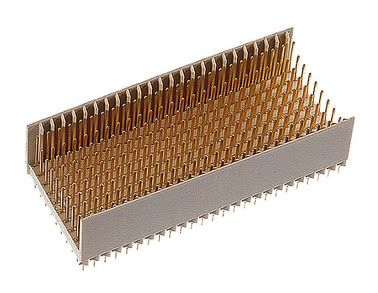

hm2.0 ножова решетка, модел E Номер на артикула. 245-21010-15
Брой 200, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 ножова решетка, модел E Номер на артикула. 245-21310-15
Брой 250, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане

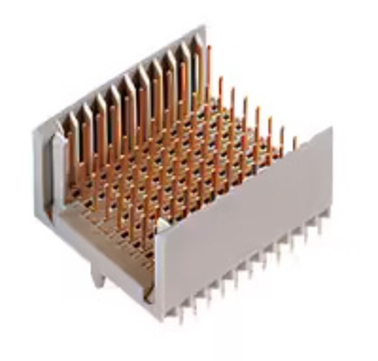

hm2.0 Резци, модел F Номер на артикула. 245-31010-15
Брой 88, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел F Номер на артикула. 245-31310-15
Брой на полюсите: 110, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 ножова решетка, модел L Номер на артикула. 243-51000
за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
Захранване

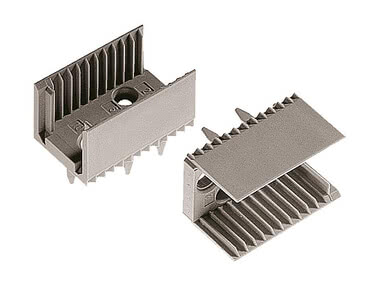

hm2.0 ножова решетка, модел N Номер на артикула. 243-52000
за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
Захранване
hm2.0 Резци, модел A15 Номер на артикула. 243-13010-15
Брой 60, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел A15 Номер на артикула. 243-13020-15
Брой 60, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резци, модел A15 Номер на артикула. 243-13310-15
Брой 84, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Резцова греда, модел А Номер на артикула. 243-11321-15
Брой 154, Дължина на съединението 3,7 мм, за дебелина на печатната платка > 2,2 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
Аксесоари
hm2.0 долна защитна ламарина, модел D Номер на артикула. 246-11600-1
22 контакта, Дължина на съединението 3,4 мм, за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8011
за пружини hm, Кафяво-орехово RAL 8011
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8012
за пружини hm, Ягодовочервено RAL 3018, Спецификация за телефония
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8013
за пружини hm, Синьо-лилаво RAL 4005
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8014
за пружини hm, Брилянтно синьо RAL 5007, 5,0 V cPCI
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8021
за пружини hm, Зелено Резеда RAL 6011
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8031
за пружини hm, Кадмиево жълто RAL 1021, 3,3 V cPCI
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8032
за пружини hm, Сламено сиво RAL 7015
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8033
за пружини hm, Стоманено синьо RAL 5011
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8034
за пружини hm, Пастелнооранжево RAL 2003
Правоъгълен
hm2.0 Кодиращ модул с конектор Номер на артикула. 244-8041
за пружини hm, Окерно жълто RAL 1024
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8011
за разклонители за мъже, Кафяво-орехово RAL 8011
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8012
за разклонители за мъже, Ягодовочервено RAL 3018, Спецификация за телефония
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8013
за разклонители за мъже, Синьо-лилаво RAL 4005
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8014
за разклонители за мъже, Брилянтно синьо RAL 5007, 5,0 V cPCI
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8021
за разклонители за мъже, Зелено Резеда RAL 6011
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8031
за разклонители за мъже, Кадмиево жълто RAL 1021, 3,3 V cPCI
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8032
за разклонители за мъже, Сламено сиво RAL 7015
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8033
за разклонители за мъже, Стоманено синьо RAL 5011
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8034
за разклонители за мъже, Пастелнооранжево RAL 2003
Правоъгълен
hm2.0 Кодиращ модул с ножова лента Номер на артикула. 243-8041
за разклонители за мъже, Окерно жълто RAL 1024
Правоъгълен
hm2.0 долна защитна ламарина, модел А Номер на артикула. 244-11600-1
22 контакта, Дължина на съединението 3,4 мм, за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 долна защитна ламарина, модел B25 Номер на артикула. 244-21600-1
25 контакта, Дължина на съединението 3,4 мм, за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 долна защитна ламарина, модел B19 Номер на артикула. 244-23600-1
19 контакта, Дължина на съединението 3,4 мм, за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 долна защитна ламарина, модел B22 Номер на артикула. 244-22600-1
22 контакта, Дължина на съединението 3,4 мм, за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 долна защитна ламарина, модел C Номер на артикула. 244-31600-1
11 контакта, Дължина на съединението 3,4 мм, за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 долна защитна ламарина, модел E Номер на артикула. 246-21600-1
25 контакта, Дължина на съединението 3,4 мм, за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 долна защитна ламарина, модел F Номер на артикула. 246-31600-1
11 контакта, Дължина на съединението 3,4 мм, за дебелина на печатната платка минимум 1,44 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Технология за притискане
hm2.0 Shroud A Номер на артикула. 243-5525-1/1
за дебелина на печатната платка 3,2 – 4,0 мм, x = 4,5 мм, y = 14,95 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud A Номер на артикула. 243-5525-2/1
за дебелина на печатната платка 4,0 – 4,8 мм, x = 3,7 мм, y = 14,15 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud A Номер на артикула. 243-5525-3/1
за дебелина на печатната платка > 4,8 мм, x = 2,9 мм, y = 13,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud A Номер на артикула. 243-5525-4/1
за дебелина на печатната платка 2,4 – 3,2 мм, x = 4,9 мм, y = 15,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud A Номер на артикула. 243-5525-5/1
за дебелина на печатната платка < 2,4 мм, x = 6,3 мм, y = 16,75 мм, тествано съгласно IEC 61076-4-101
Правоъгълен

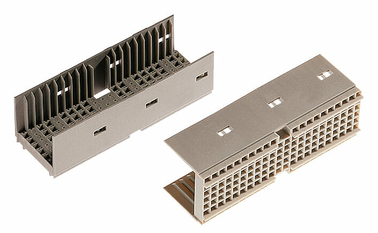

hm2.0 Shroud AB19 Номер на артикула. 243-5719-1/1
за дебелина на печатната платка 3,2 – 4,0 мм, x = 4,5 мм, y = 14,95 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB19 Номер на артикула. 243-5719-2/1
за дебелина на печатната платка 4,0 – 4,8 мм, x = 3,7 мм, y = 14,15 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB19 Номер на артикула. 243-5719-3/1
за дебелина на печатната платка > 4,8 мм, x = 2,9 мм, y = 13,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB19 Номер на артикула. 243-5719-4/1
за дебелина на печатната платка 2,4 – 3,2 мм, x = 4,9 мм, y = 15,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB19 Номер на артикула. 243-5719-5/1
за дебелина на печатната платка < 2,4 мм, x = 6,3 мм, y = 16,75 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB22 Номер на артикула. 243-5722-1/1
за дебелина на печатната платка 3,2 – 4,0 мм, x = 4,5 мм, y = 14,95 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB22 Номер на артикула. 243-5722-2/1
за дебелина на печатната платка 4,0 – 4,8 мм, x = 3,7 мм, y = 14,15 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB22 Номер на артикула. 243-5722-3/1
за дебелина на печатната платка > 4,8 мм, x = 2,9 мм, y = 13,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB22 Номер на артикула. 243-5722-4/1
за дебелина на печатната платка 2,4 – 3,2 мм, x = 4,9 мм, y = 15,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB22 Номер на артикула. 243-5722-5/1
за дебелина на печатната платка < 2,4 мм, x = 6,3 мм, y = 16,75 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB25 Номер на артикула. 243-5725-1/1
за дебелина на печатната платка 3,2 – 4,0 мм, x = 4,5 мм, y = 14,95 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB25 Номер на артикула. 243-5725-2/1
за дебелина на печатната платка 4,0 – 4,8 мм, x = 3,7 мм, y = 14,15 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB25 Номер на артикула. 243-5725-3/1
за дебелина на печатната платка > 4,8 мм, x = 2,9 мм, y = 13,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB25 Номер на артикула. 243-5725-4/1
за дебелина на печатната платка 2,4 – 3,2 мм, x = 4,9 мм, y = 15,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud AB25 Номер на артикула. 243-5725-5/1
за дебелина на печатната платка < 2,4 мм, x = 6,3 мм, y = 16,75 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B25 Номер на артикула. 243-5625-1/1
за дебелина на печатната платка 3,2 – 4,0 мм, x = 4,5 мм, y = 14,95 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B25 Номер на артикула. 243-5625-2/1
за дебелина на печатната платка 4,0 – 4,8 мм, x = 3,7 мм, y = 14,15 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B25 Номер на артикула. 243-5625-3/1
за дебелина на печатната платка > 4,8 мм, x = 2,9 мм, y = 13,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B25 Номер на артикула. 243-5625-4/1
за дебелина на печатната платка 2,4 – 3,2 мм, x = 4,9 мм, y = 15,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B25 Номер на артикула. 243-5625-5/1
за дебелина на печатната платка < 2,4 мм, x = 6,3 мм, y = 16,75 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B19 Номер на артикула. 243-5619-1/1
за дебелина на печатната платка 3,2 – 4,0 мм, x = 4,5 мм, y = 14,95 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B19 Номер на артикула. 243-5619-2/1
за дебелина на печатната платка 4,0 – 4,8 мм, x = 3,7 мм, y = 14,15 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B19 Номер на артикула. 243-5619-3/1
за дебелина на печатната платка > 4,8 мм, x = 2,9 мм, y = 13,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B19 Номер на артикула. 243-5619-4/1
за дебелина на печатната платка 2,4 – 3,2 мм, x = 4,9 мм, y = 15,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B19 Номер на артикула. 243-5619-5/1
за дебелина на печатната платка < 2,4 мм, x = 6,3 мм, y = 16,75 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B22 Номер на артикула. 243-5622-1/1
за дебелина на печатната платка 3,2 – 4,0 мм, x = 4,5 мм, y = 14,95 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B22 Номер на артикула. 243-5622-2/1
за дебелина на печатната платка 4,0 – 4,8 мм, x = 3,7 мм, y = 14,15 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B22 Номер на артикула. 243-5622-3/1
за дебелина на печатната платка > 4,8 мм, x = 2,9 мм, y = 13,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B22 Номер на артикула. 243-5622-4/1
за дебелина на печатната платка 2,4 – 3,2 мм, x = 4,9 мм, y = 15,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud B22 Номер на артикула. 243-5622-5/1
за дебелина на печатната платка < 2,4 мм, x = 6,3 мм, y = 16,75 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud C Номер на артикула. 243-5511-1/1
за дебелина на печатната платка 3,2 – 4,0 мм, x = 4,5 мм, y = 14,95 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud C Номер на артикула. 243-5511-2/1
за дебелина на печатната платка 4,0 – 4,8 мм, x = 3,7 мм, y = 14,15 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud C Номер на артикула. 243-5511-3/1
за дебелина на печатната платка > 4,8 мм, x = 2,9 мм, y = 13,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud C Номер на артикула. 243-5511-4/1
за дебелина на печатната платка 2,4 – 3,2 мм, x = 4,9 мм, y = 15,35 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
hm2.0 Shroud C Номер на артикула. 243-5511-5/1
за дебелина на печатната платка < 2,4 мм, x = 6,3 мм, y = 16,75 мм, тествано съгласно IEC 61076-4-101
Правоъгълен
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
Характеристики
Съединителите hm2.0 (съединител) намират приложение, наред с другото, при CompactPCI. Това е стандарт на PICMG за високотехнологични системи в 19-инчова техника с пасивен backplane. Благодарение на своя здрав дизайн и скорост на предаване на данни до 3,125 Gbit/s, те са подходящи за високи изисквания по отношение на производителност, здравина и надеждност. Съединителят hm2.0 (съединител) се използва все по-често и за промишлени приложения, тъй като разполага с robustна система за свързване и, благодарение на стъпка от 2 mm, осигурява висока гъстота на контактите. Съединителят се предлага с 5 или 8 сигнални редици и 12 различни дължини на изводите.
Общ преглед на подробностите
Общ преглед на подробностите
Ние произвеждаме вашите прецизно пригодени, индивидуални съединители (съединител) за вашето приложение.
индивидуален съединител (съединител) още
сега
- друг брой полюси
- други височини на стека
- алтернативни покрития на контактите
индивидуален съединител (съединител) още
сега
Стандартът IEC 61076-4-101
Серията съединители с Hard Metric решетка ept hm2.0 е разработена и произведена в съответствие с международния стандарт IEC 61076-4-101. По този начин на потребителите се гарантира световен стандарт за свързване на печатни платки чрез многополюсни съединители (съединител). Печатните платки могат безпроблемно да се заменят от една система в друга. Важни параметри като фиксиране, екраниране (екраниране) и кодиране (кодиране) остават съвместими и извън рамките на конкретното приложение.
Съединителите ept hm2.0 съединител са изградени в метричен стъпка от 2 mm. Тези съединители могат безпроблемно да се подреждат един до друг, без да се нарушава стъпка от 2 mm на интерфейсите. Това разположение на решетката предлага предимства най-вече при проектирането на печатната платка, тъй като не се губи място в рамките на отделните модули на съединителите.
Модулите A, D, L и M са оборудвани с многофункционален блок. Той побира кодиращите вложки, предвидени съгласно стандарта. Впръсканите водачи гарантират правилно ориентиране на ножовите и гнездовните съединители един спрямо друг, както и защита срещу завъртане (защита срещу завъртане), преди да се осъществи контактът. Кодиращите вложки се закрепват или освобождават с помощта на прост инструмент за вкарване и изваждане.
ept предлага за щифтовните съединители hm2.0 четири различни дължини на извода (страна на свързване) и три дължини на извода (страна на съединяване). Различните дължини на изводите са необходими, за да се установят или прекъснат първо определени сигнални или заземяващи проводници при вкарването или изваждането на модулите. Дългите изводи с дължина 11,25 мм се използват предимно за екраниращите редове z и f.
За по-добро подреждане и за да се избегне завъртането на съединителите (съединител), изолационните тела (изолационно тяло) в краищата са снабдени с фаски. Тези фаски гарантират точно позициониране върху печатната платка и осигуряват необходимата стабилност между модулите.
За да се избегне объркването на печатните платки, кодирането (кодиране) на съединителите (съединител) в една съвременна BUS-система е абсолютно необходимо. Възможността за кодиране (кодиране) вече е определена в стандарта IEC 61076-4-101. Т.нар. кодиращи вложки могат да се закрепват ръчно в мултифункционалния блок на съединителите от типове A, D, L и M. Различните вложки са обозначени с различни цветове и по този начин се разпознават бързо на пръв поглед.
Съединителите ept hm2.0 съединител са изградени в метричен стъпка от 2 mm. Тези съединители могат безпроблемно да се подреждат един до друг, без да се нарушава стъпка от 2 mm на интерфейсите. Това разположение на решетката предлага предимства най-вече при проектирането на печатната платка, тъй като не се губи място в рамките на отделните модули на съединителите.
Модулите A, D, L и M са оборудвани с многофункционален блок. Той побира кодиращите вложки, предвидени съгласно стандарта. Впръсканите водачи гарантират правилно ориентиране на ножовите и гнездовните съединители един спрямо друг, както и защита срещу завъртане (защита срещу завъртане), преди да се осъществи контактът. Кодиращите вложки се закрепват или освобождават с помощта на прост инструмент за вкарване и изваждане.
ept предлага за щифтовните съединители hm2.0 четири различни дължини на извода (страна на свързване) и три дължини на извода (страна на съединяване). Различните дължини на изводите са необходими, за да се установят или прекъснат първо определени сигнални или заземяващи проводници при вкарването или изваждането на модулите. Дългите изводи с дължина 11,25 мм се използват предимно за екраниращите редове z и f.
За по-добро подреждане и за да се избегне завъртането на съединителите (съединител), изолационните тела (изолационно тяло) в краищата са снабдени с фаски. Тези фаски гарантират точно позициониране върху печатната платка и осигуряват необходимата стабилност между модулите.
За да се избегне объркването на печатните платки, кодирането (кодиране) на съединителите (съединител) в една съвременна BUS-система е абсолютно необходимо. Възможността за кодиране (кодиране) вече е определена в стандарта IEC 61076-4-101. Т.нар. кодиращи вложки могат да се закрепват ръчно в мултифункционалния блок на съединителите от типове A, D, L и M. Различните вложки са обозначени с различни цветове и по този начин се разпознават бързо на пръв поглед.
hm2.0 Модулност на системата
Модулите ept hm2.0 предлагат редица възможности за оптимизиране на висока плътност на контактите. Особено в комбинация с коаксиални или оптични връзки.
С помощта на модул тип А могат да се изработват съединители с дължина 50 mm, с стъпки от 25 mm до произволна обща дължина.
съединител с многофункционален блок (типове A, M, L) се разполагат предпочитателно в началото на редицата от съединители. Модулът тип B, от друга страна, се разполага само между други модули.
25-милиметровите модули от тип C и N се разполагат в края на редицата от съединители поради защитата им срещу обратно свързване. Правилното свързване на модулите се осигурява чрез кодиращите вложки в многофункционалния блок и чрез модулите тип C и N.
С помощта на модул тип А могат да се изработват съединители с дължина 50 mm, с стъпки от 25 mm до произволна обща дължина.
съединител с многофункционален блок (типове A, M, L) се разполагат предпочитателно в началото на редицата от съединители. Модулът тип B, от друга страна, се разполага само между други модули.
25-милиметровите модули от тип C и N се разполагат в края на редицата от съединители поради защитата им срещу обратно свързване. Правилното свързване на модулите се осигурява чрез кодиращите вложки в многофункционалния блок и чрез модулите тип C и N.
hm2.0 за приложения с висока скорост
С съединителите hm2.0 на ept могат да се реализират високоскоростни приложения. При посочените по-долу условия са постигнати доказани скорости на предаване на данни до 3,125 Gbit/s.
- Две двойки съединители hm2.0 съединител от ept
- Две стандартни FR4 платки с дебелина 1,6 мм и дължина на проводника 115 мм
- Една стандартна FR4 backplane с дебелина 4,4 мм и дължина на проводника 400 мм
- Специално внимание към смущения в съединенията, ефекта на стъблото, както и ефекта на кожата и диелектричните загуби при проектирането на приложението
С удоволствие ще Ви предоставим по-подробна информация, както и съответната специализирана литература относно приложенията с висока скорост, използващи hm2.0 съединители. Не се колебайте да се свържете с нас.
Често задавани въпроси: Въпроси и отговори за hm2.0
За какви скорости на предаване на данни са подходящи съединителите hm2.0 (съединител)? Възможно ли е с системата hm2.0 Backplane да се вкара от двете страни в един и същ отвор на печатната платка?
За какви скорости на предаване на данни са подходящи съединителите hm2.0 (съединител)?
Съединителите hm2.0 (съединител) позволяват скорост на предаване на данни до 3,125 Gbit/s.
Възможно ли е с системата hm2.0 Backplane да се вкара от двете страни в един и същ отвор на печатната платка?
Не, за съжаление това не е възможно. Въпреки това сме намерили друго решение за този проблем. Щифтовите съединители се предлагат и с дълги изводи. Това означава, че след процеса на впресване на задната страна на „backplane“ се впресва още един „Shroud“. По този начин от задната страна могат да се включват и така наречените „rear Transition Boards“.
