Високоскоростни SMT конектори за печатни платки за приложения с 25+ Gbit/s

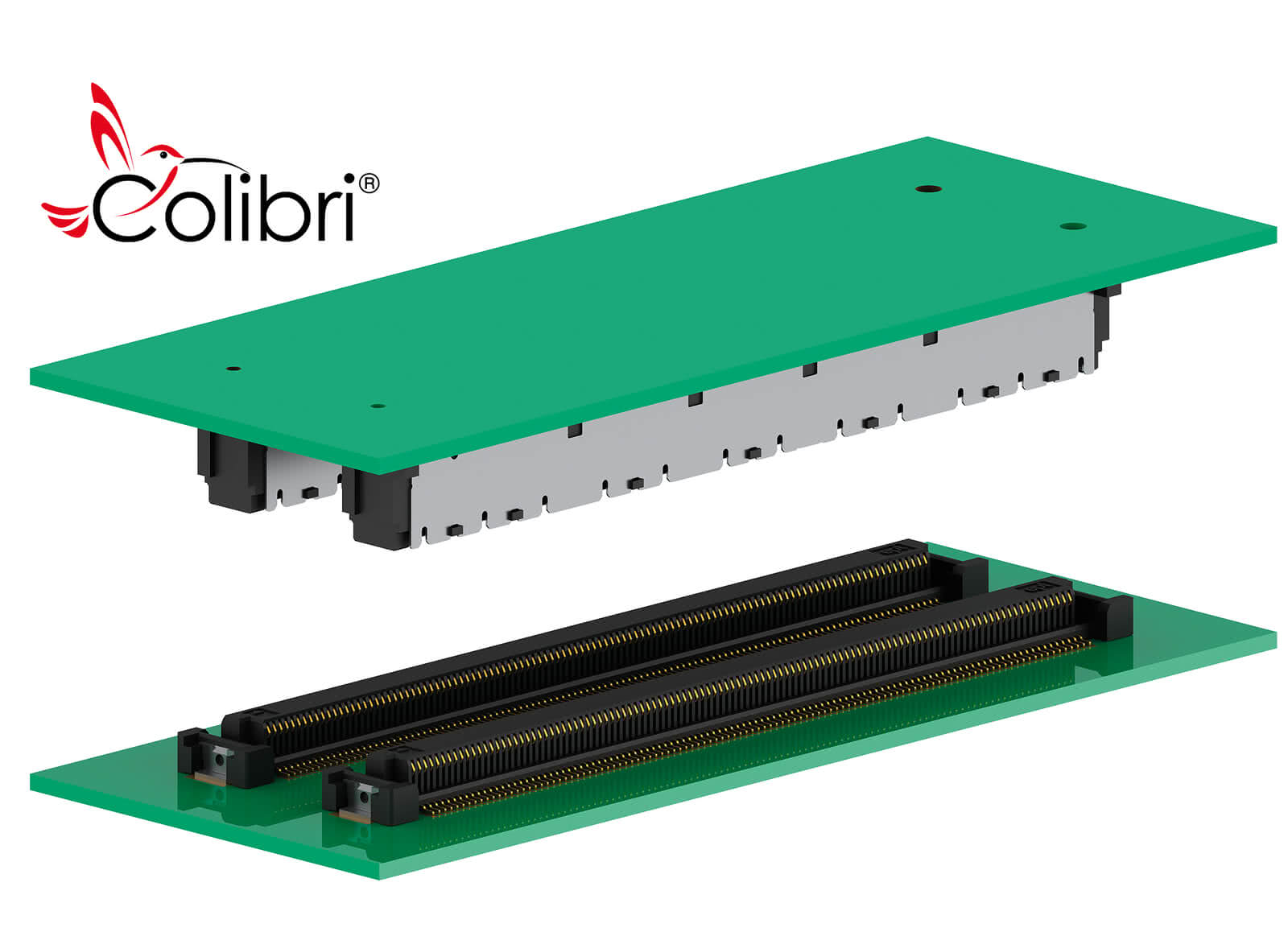

Colibri® е екранирана система от двуредови SMT конектори с разстояние между изводите 0,5 мм.
Характеристики
- Отговаря на изискванията на PICMG COM Express®
- и SFF-SIG CoreExpress®
- Съвместим с широко използваните конектори
- за приложения с 10+, 16+ или 25+ Gbit/s
- Вградена площ за монтаж на компоненти
- Опакован в лента и ролка
Приложения
- COM Express®
- CoreExpress®

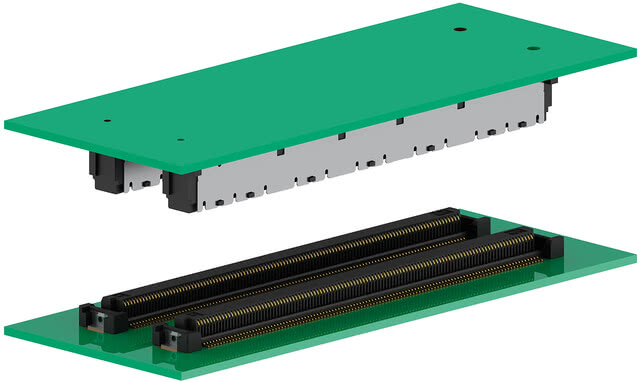

- Mezzanin платка-към-платка
- VITA59
Colibri: Общ преглед
Филтри
Plug 10+
Colibri Plug 220, 5 мм Номер на артикула. 401-51101-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 220, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 440, 5 мм Номер на артикула. 401-51501-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 440, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 220, 8 мм Номер на артикула. 401-55101-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 220, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 440, 8 мм Номер на артикула. 401-55501-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 440, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост

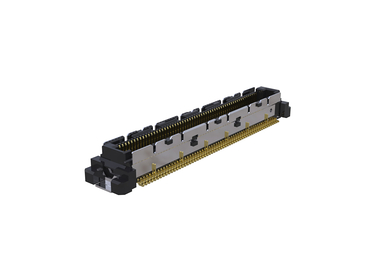

Colibri Plug 120, 5 мм Номер на артикула. 401-51401-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой на полюсите: 120, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 120, 8 мм Номер на артикула. 401-55401-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой на полюсите: 120, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 160, 5 мм Номер на артикула. 401-51301-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 160, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 80, 5 мм Номер на артикула. 401-51601-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой на полюсите: 80, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 40, 5 мм Номер на артикула. 401-51701-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 40, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 160, 8 мм Номер на артикула. 401-55301-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 160, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 80, 8 мм Номер на артикула. 401-55601-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой на полюсите: 80, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 40, 8 мм Номер на артикула. 401-55701-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 40, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 10+ Gbit/s
Паралелен
SMT
Висока плътност
Висока скорост
Plug 16+

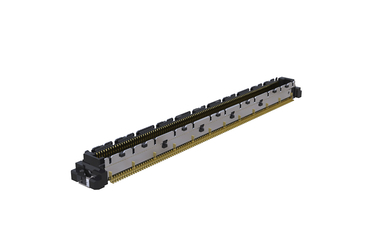

Colibri Plug 16+ 220, 5 мм Номер на артикула. 401-51103-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 220, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

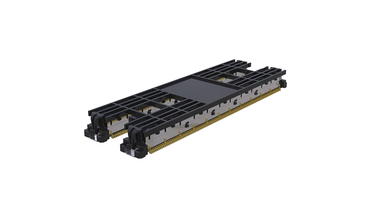

Colibri Plug 16+ 440, 5 мм Номер на артикула. 401-51503-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 440, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

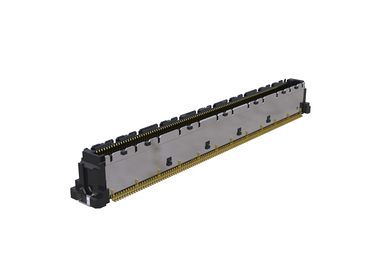

Colibri Plug 16+ 220, 8 мм Номер на артикула. 401-55103-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 220, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

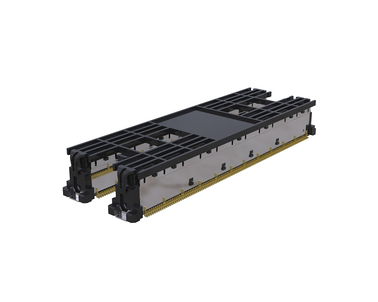

Colibri Plug 16+ 440, 8 мм Номер на артикула. 401-55503-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 440, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

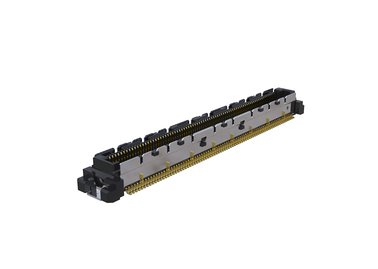

Colibri Plug 16+ 160, 5 мм Номер на артикула. 401-51303-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 160, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 16+ 120, 5 мм Номер на артикула. 401-51403-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой на полюсите: 120, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

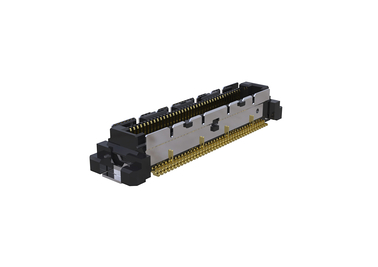

Colibri Plug 16+ 80, 5 мм Номер на артикула. 401-51603-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой на полюсите: 80, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

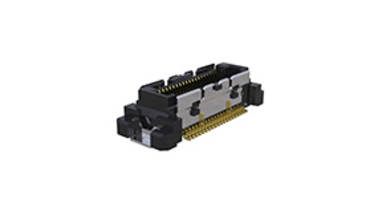

Colibri Plug 16+ 40, 5 мм Номер на артикула. 401-51703-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 40, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

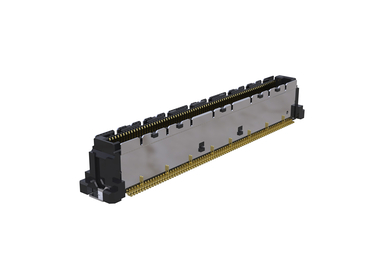

Colibri Plug 16+ 160, 8 мм Номер на артикула. 401-55303-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 160, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

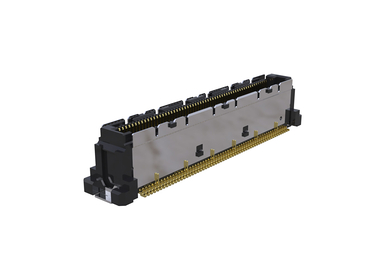

Colibri Plug 16+ 120, 8 мм Номер на артикула. 401-55403-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой на полюсите: 120, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

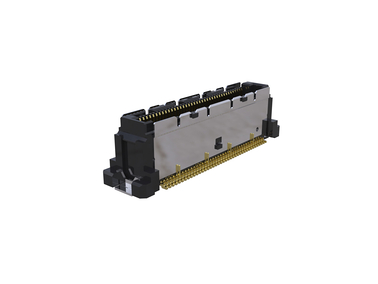

Colibri Plug 16+ 80, 8 мм Номер на артикула. 401-55603-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой на полюсите: 80, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

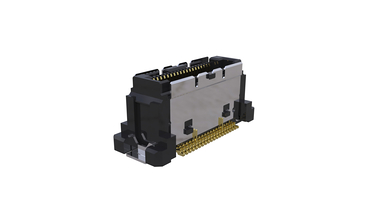

Colibri Plug 16+ 40, 8 мм Номер на артикула. 401-55703-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 40, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 16+ Gbit/s за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост
Plug 25+
Colibri Plug 25+ 220, 5 мм Номер на артикула. 401-51104-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 220, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 25+ Gbit/s за PCIe Gen4, 25 Gbit Ethernet, USB4
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 25+ 440, 5 мм Номер на артикула. 401-51504-51
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой 440, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 25+ Gbit/s за PCIe Gen4, 25 Gbit Ethernet, USB4
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 25+ 220, 8 мм Номер на артикула. 401-55104-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 220, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 25+ Gbit/s за PCIe Gen4, 25 Gbit Ethernet, USB4
Паралелен
SMT
Висока плътност
Висока скорост
Colibri Plug 25+ 440, 8 мм Номер на артикула. 401-55504-51
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой 440, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни 25+ Gbit/s за PCIe Gen4, 25 Gbit Ethernet, USB4
Паралелен
SMT
Висока плътност
Висока скорост
Контакт

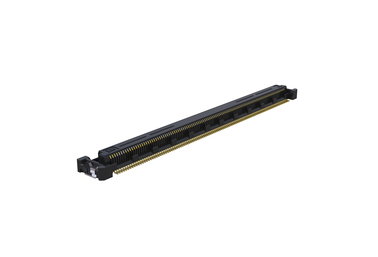

Colibri гнездо 220 Номер на артикула. 402-51101-51
за всички разстояния между печатните платки, Брой 220, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни до 25+ Gbit/s, за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

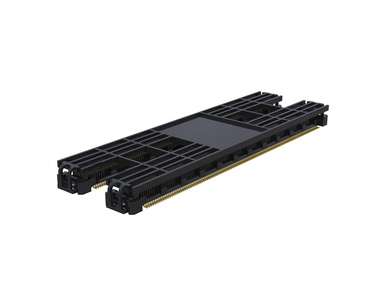

Colibri Receptacle 440 Номер на артикула. 402-51501-51
за всички разстояния между печатните платки, Брой 440, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни до 25+ Gbit/s, за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

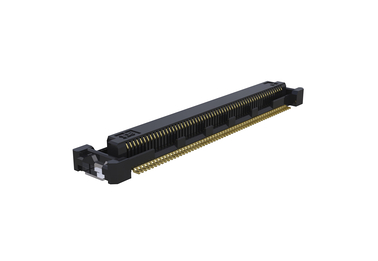

Colibri Receptacle 120 Номер на артикула. 402-51401-51
за всички разстояния между печатните платки, Брой на полюсите: 120, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни до 25+ Gbit/s, за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

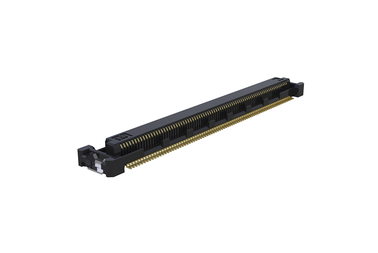

Colibri Receptacle 160 Номер на артикула. 402-51301-51
за всички разстояния между печатните платки, Брой 160, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни до 25+ Gbit/s, за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

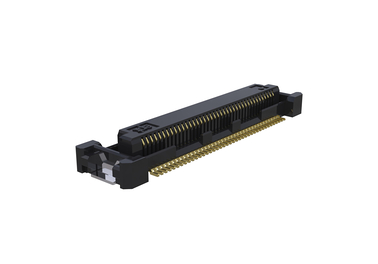

Colibri Receptacle 80 Номер на артикула. 402-51601-51
за всички разстояния между печатните платки, Брой на полюсите: 80, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни до 25+ Gbit/s, за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост

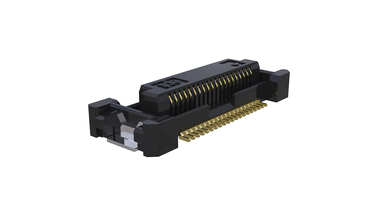

Colibri Receptacle 40 Номер на артикула. 402-51701-51
за всички разстояния между печатните платки, Брой 40, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни до 25+ Gbit/s, за PCIe Gen4
Паралелен
SMT
Висока плътност
Висока скорост
Plug Heavy Au
Colibri Heavy Au Plug 10+ 220, 5 мм Номер на артикула. 401-51101-52
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой на пиновете: 220, с разстояние между пиновете 0,5 мм, Техника за свързване SMT, Скорост на предаване на данни 10+ Gbit/s, 0,76 µm Au
Паралелен
SMT
Висока плътност
Висока скорост
Издръжлив
Colibri Heavy Au Plug 10+ 440, 5 мм Номер на артикула. 401-51501-52
за разстояние между печатните платки от 5 mm, Сигурност при припокриване до +0,6 мм, Брой на иглите: 440, с разстояние между иглите 0,5 мм, Техника за свързване SMT, Скорост на предаване на данни 10+ Gbit/s, 0,76 µm Au
Паралелен
SMT
Висока плътност
Висока скорост
Издръжлив
Colibri Heavy Au Plug 10+ 220, 8 мм Номер на артикула. 401-55101-52
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой на пиновете: 220, с разстояние между пиновете 0,5 мм, Техника за свързване SMT, Скорост на предаване на данни 10+ Gbit/s, 0,76 µm Au
Паралелен
SMT
Висока плътност
Висока скорост
Издръжлив
Colibri Heavy Au Plug 10+ 440, 8 мм Номер на артикула. 401-55501-52
за разстояние между печатните платки от 8 мм, Сигурност при припокриване до +0,6 мм, Брой на иглите: 440, с разстояние между иглите 0,5 мм, Техника за свързване SMT, Скорост на предаване на данни 10+ Gbit/s, 0,76 µm Au
Паралелен
SMT
Висока плътност
Висока скорост
Издръжлив
Тежка кутия за монтаж
Colibri Heavy Au контактна кутия 220 Номер на артикула. 402-51101-52
за всички разстояния между печатните платки, Брой 220, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни до 25+ Gbit/s
за PCIe Gen4, 0,76 µm Au
за PCIe Gen4, 0,76 µm Au
Паралелен
SMT
Висока плътност
Висока скорост
Издръжлив
Colibri Heavy Au кутия 440 Номер на артикула. 402-51501-52
за всички разстояния между печатните платки, Брой 440, Техника за свързване SMT, Решетка 0,5 мм, Скорост на предаване на данни до 25+ Gbit/s за PCIe Gen4, 0,76 µm Au
Паралелен
SMT
Висока плътност
Висока скорост
Издръжлив
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
Основни характеристики на SMT конекторите Colibri HighSpeed
Какви са възможностите на популярните високоскоростни конектори Colibri на ept? Какви разстояния между печатните платки могат да се постигнат с тях? Има ли различни варианти с различен брой пинове? Каква скорост на предаване на данни в Gbit/s е възможна?
В нашия анимационен филм ще намерите отговори на тези въпроси и още много други.
Гледайте го веднага! (или в YouTube)!
В нашия анимационен филм ще намерите отговори на тези въпроси и още много други.
Гледайте го веднага! (или в YouTube)!
Характеристики на съединителите PICMG
Colibri® е екранирана, двуредова SMT система за съединители с разстояние между контактите 0,5 мм. Тя отговаря на всички изисквания на спецификациите за съединители на PICMG COM Express®, SFF-SIG CoreExpress® и nano-ETXexpress. Продуктите Colibri® са съвместими с широко разпространените на пазара съединители и са преминали задълбочени тестове.
Общ преглед на подробностите за
COM модулите
Общ преглед на подробностите за
носещата платка
Ние произвеждаме вашите индивидуални съединители, изработени точно по вашите изисквания, за вашата конкретна употреба.
Заявете индивидуален съединител сега
- друг брой полюси
- други височини на купчината
- алтернативни покрития на контактите
Заявете индивидуален съединител сега
Стандартът COM Express за съединители
Спецификацията COM Express® за съединители е разработена от PICMG за модули „Computer-on-Module“ (COM). В нея се определят, наред с другото, размерите, които модулът трябва да има, както и местоположението на монтажните отвори и разположението на контактите спрямо носещата платка.
COM Express® модулите интегрират основните функции на PC с възможност за стартиране, като CPU, графичен процесор, оперативна памет и стандартни интерфейси.
Свързването на COM модул към носеща платка намалява времето и разходите за разработка. Освен това жизненият цикъл на продуктите може не само да бъде удължен, но и да бъде подобрен, като по-нови COM Express® модули с по-висока производителност се свързват към носещата платка.
COM Express® модулите интегрират основните функции на PC с възможност за стартиране, като CPU, графичен процесор, оперативна памет и стандартни интерфейси.
Свързването на COM модул към носеща платка намалява времето и разходите за разработка. Освен това жизненият цикъл на продуктите може не само да бъде удължен, но и да бъде подобрен, като по-нови COM Express® модули с по-висока производителност се свързват към носещата платка.

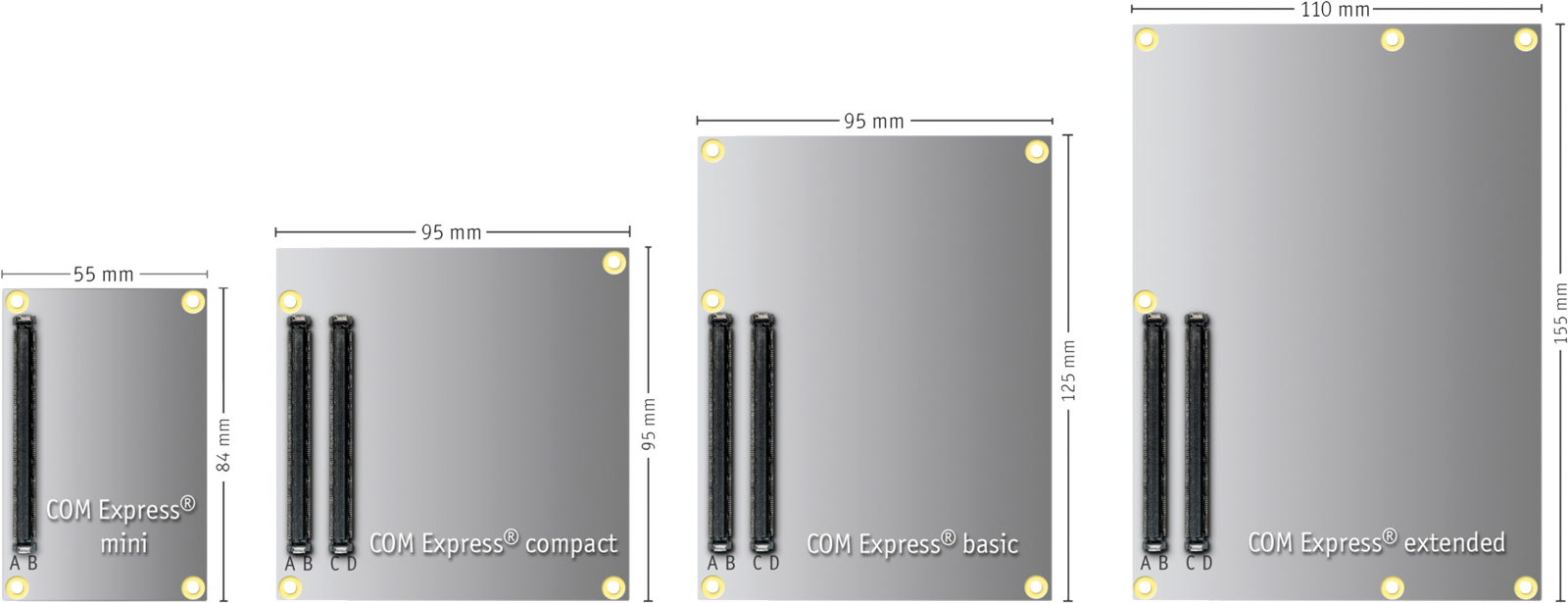

Размерите на COM Express® модулите за съединители съгласно PICMG
Типични области на приложение за високоскоростните съединители Colibri
- Промишлена автоматизация
- Системи за киоски и POS
- Медицинска техника
- Измервателна техника
- Гейминг
- Транспорт
- Сървъри
PICMG Colibri конектор за COM Express
„Непрекъснато чувахме от разработчиците на хардуер, че изискванията към високоскоростните конектори са се повишили и затова се нуждаят от SMT конектори, способни да осигуряват скорост над 8 Gbit/s. Отдавна версията с 10 Gbit/s на нашите SMT конектори Colibri вече впечатляваше с отличното си качество на сигнала. С версиите Colibri 16+ и 25+ Gbit/s ние правим възможно безпроблемното предаване на данни от USB 3.1 Gen2 и PCI Express 4.0 сигнали.
Нашите SMT конектори Colibri за COM Express приложения разполагат с оптимизиран дизайн на контактите, благодарение на който безпроблемно могат да се реализират приложения за високоскоростни конектори от 10, 16 или 25+ Gbit/s и повече. Нашите симулации показват отлична целостност на сигнала – дори при високи скорости на предаване на данни. Аз съм абсолютно убеден във високоскоростните възможности на нашите Colibri COM-Express конектори. Вие трябва да разгледате сами характеристиките им и да поръчате поне един образец!
За симулация на ваши собствени проекти можете също да ни запитвате за S-параметри."
Флориан Гуглхор, продуктов мениджър ept
Нашите SMT конектори Colibri за COM Express приложения разполагат с оптимизиран дизайн на контактите, благодарение на който безпроблемно могат да се реализират приложения за високоскоростни конектори от 10, 16 или 25+ Gbit/s и повече. Нашите симулации показват отлична целостност на сигнала – дори при високи скорости на предаване на данни. Аз съм абсолютно убеден във високоскоростните възможности на нашите Colibri COM-Express конектори. Вие трябва да разгледате сами характеристиките им и да поръчате поне един образец!
За симулация на ваши собствени проекти можете също да ни запитвате за S-параметри."
Флориан Гуглхор, продуктов мениджър ept
Често задавани въпроси: Въпроси и отговори относно конектора Colibri SMT
За какви скорости на предаване на данни са подходящи SMT конекторите Colibri?За какви приложения с висока скорост се използват съединителите Colibri?Къде вече се използват успешно съединителите Colibri съгласно PICMG?Необходимо ли е устройство за монтаж при обработката на високоскоростни съединители Colibri?Доставят ли се съединителите PICMG Colibri и в опаковка от типа „Tape & Reel“?Контактите Colibri COM Express сертифицирани ли са по UL?Съответстват ли конекторите за печатни платки на ept на изискванията на RoHS?
За какви скорости на предаване на данни са подходящи SMT конекторите Colibri?

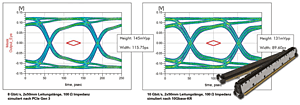

Симулациите със системата за съединители COM Express® Colibri® при 8 и 10 Gbit/s показват отлична целостност на сигнала. Благодарение на по-нататъшното развитие и подобренията в дизайна на контактите, високоскоростните възможности на Colibri Plugs бяха разширени до 25+ Gbit/s. По този начин системата за съединители COM Express е първият избор за Вашето приложение при високи скорости на предаване на данни от 25 Gbit/s и повече.
За какви приложения с висока скорост се използват съединителите Colibri?
Високоскоростните съединители Colibri са идеално решение за високи скорости на предаване на данни и следователно за всякакъв вид високоскоростни приложения. Към тях спадат например COM Express и Mezzanine Board-to-Board системи със скорости на предаване на данни за 10-Gigabit Ethernet и PCI Express Gen3.
Къде вече се използват успешно съединителите Colibri съгласно PICMG?
Сред другите области, в които вече се използват COM Express конекторите на Colibri, са индустриалната автоматизация, киоск и POS системите, медицинската техника, измервателната техника, геймингът, транспортният сектор, както и сградната техника.
Необходимо ли е устройство за монтаж при обработката на високоскоростни съединители Colibri?
Дизайнът на Colibri-Receptacle осигурява достатъчна повърхност за всмукване за всмукателната пипета и съответно не изисква допълнително приспособление за зареждане.
Също така Colibri-Plug може да бъде надеждно зареден с тясна всмукателна пипета без допълнително приспособление за зареждане.
Доставят ли се съединителите PICMG Colibri и в опаковка от типа „Tape & Reel“?
Да, SMT конекторите Colibri обикновено се доставят в опаковки от типа „Tape and Reel“, което позволява напълно автоматизирана обработка чрез система „Pick-and-Place“. По заявка е възможна и доставка в опаковки от типа „Tray“.
Контактите Colibri COM Express сертифицирани ли са по UL?
Да, съединителите Colibri на ept са сертифицирани по UL в САЩ и Канада.
Съответстват ли конекторите за печатни платки на ept на изискванията на RoHS?
RoHS (Ограничаване на употребата на определени опасни вещества) е директивата за ограничаване на употребата на определени опасни вещества в електрическите и електронните устройства.
Потвърждаваме, че съединителите Colibri на ept отговарят на изискванията на директивата RoHS 2011/65/ЕС, съгласно сертификата за съответствие с RoHS. Повече информация можете да намерите в раздела „RoHS & REACH“.
Отзиви
Ние зачитаме желанието на нашите клиенти за дискретност и затова не посочваме източници по-долу. Въпреки
това гарантираме безрезервно автентичността на тези твърдения.
това гарантираме безрезервно автентичността на тези твърдения.
При приложения с много високи скорости на предаване на данни Colibri 10 Gbit/s от време на време достигаше границите на възможностите си: с новия Plug 16+ обаче предаването на USB 3.1 Gen2 сигнали вече протича безпроблемно.
За нас беше от решаващо значение, че COM Express конекторите на ept показват най-добрите показатели в диаграмите на окото (jitter, височина на окото и ширина на окото).
Благодарение на опаковката „Tape&Reel“ за съединителите Colibri успяхме да удължим времето за автономна работа на машината за монтаж и по този начин да намалим производствените разходи.
За нашето приложение с 10 Gbit/s сме одобрили изключително конекторите Colibri.
Едва след като започнахме да използваме високоскоростните съединители Colibri, вече нямаме никакви проблеми с намокренето при рефлоу-запояване.
Благодарение на опаковката „Tape-and-Reel“ на SMT конекторите за печатни платки Colibri производителността в нашето производство се повиши значително.
Подкрепата от страна на ept при въвеждането на съединителите Colibri в нашето производство беше отлична. Чувствахме се в добри ръце.
В ept е гарантирана наличността на съединителите Colibri. Това беше изключително важно за нас.
