PC/104, PC/104-Plus
PC/104 и PC/104-Plus са стандарти за компютърни модули (CoM), които се използват в индустриални компютри. За разлика от другите познати форм-фактори, тези модули се подреждат един върху друг. По този начин могат да се изграждат сложни изчислителни системи. При това PC/104 и PC/104-Plus предлагат пълна хардуерна и софтуерна съвместимост в изключително малък формат (96 mm x 90 mm) със стандартизирана шинна система (ISA). Благодарение на тази стандартизация могат да се използват различни PC/104 карти заедно, за да изпълнят определена задача.
Характеристики
- Изпитана технология за впресване на ept с Tcom press®
- PC/104-Plus, предлагана и с разстояние 22 мм; като
- аксесоари се предлагат защитни
- капаци; възможни са модификации по отношение на броя на
- контактите и/или механичната устойчивост; стъпка 2,54 мм
Приложения
- Свързване платка към платка за разстояние между печатните платки 15,24 мм и 22 мм
PC/104: Общ преглед
Филтри

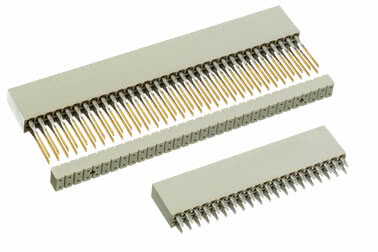

PC/104 конектор
PC/104 конектор Номер на артикула. 962-40202-03
Дължина на съединението 3,4 мм, Брой 40, Категория 3
Паралелен
Запоено покритие през дупка
PC/104 конектор Номер на артикула. 962-40206-03
Дължина на съединението 3,4 мм, Брой 40, Категория 2
Паралелен
Запоено покритие през дупка
PC/104 конектор Номер на артикула. 962-40322-03
Дължина на съединението 3,4 мм, Брой на полюсите: 64, Категория 3
Паралелен
Запоено покритие през дупка
PC/104 конектор Номер на артикула. 962-40326-03
Дължина на съединението 3,4 мм, Брой на полюсите: 64, Категория 2
Паралелен
Запоено покритие през дупка
PC/104 конектор Номер на артикула. 962-60202-03
Дължина на съединението 3,4 мм, Брой 40, Категория 3
Паралелен
Технология за притискане
PC/104 конектор Номер на артикула. 962-60202-12
Дължина на съединението 12,2 мм, Брой 40, Категория 3
Паралелен
Технология за притискане
PC/104 конектор Номер на артикула. 962-60206-03
Дължина на съединението 3,4 мм, Брой 40, Категория 2
Паралелен
Технология за притискане
PC/104 конектор Номер на артикула. 962-60206-12
Дължина на съединението 12,2 мм, Брой 40, Категория 2
Паралелен
Технология за притискане
PC/104 конектор Номер на артикула. 962-60322-03
Дължина на съединението 3,4 мм, Брой на полюсите: 64, Категория 3
Паралелен
Технология за притискане
PC/104 конектор Номер на артикула. 962-60322-12
Дължина на съединението 12,2 мм, Брой на полюсите: 64, Категория 3
Паралелен
Технология за притискане
PC/104 конектор Номер на артикула. 962-60326-03
Дължина на съединението 3,4 мм, Брой на полюсите: 64, Категория 2
Паралелен
Технология за притискане
PC/104 конектор Номер на артикула. 962-60326-12
Дължина на съединението 12,2 мм, Брой на полюсите: 64, Категория 2
Паралелен
Технология за притискане

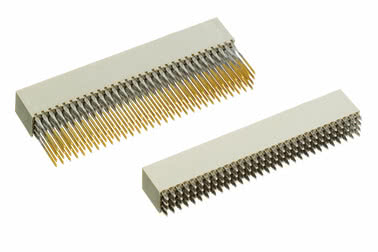

PC/104-Plus конектор
PC/104-Plus конектор Номер на артикула. 272-30000-31
Дължина на съединението 2,8 мм, Брой 60, Категория 3
Паралелен
Технология за притискане
PC/104-Plus конектор
PC/104-Plus конектор Номер на артикула. 264-40303-02
Дължина на съединението 2,8 мм, Брой на полюсите: 120, Категория 3
Паралелен
Запоено покритие през дупка
PC/104-Plus конектор Номер на артикула. 264-60303-02
Дължина на съединението 2,8 мм, Брой на полюсите: 120, Категория 3
Паралелен
Технология за притискане
PC/104-Plus конектор Номер на артикула. 264-60303-12
Дължина на съединението 12 мм, Брой на полюсите: 120, Категория 3
Паралелен
Технология за притискане

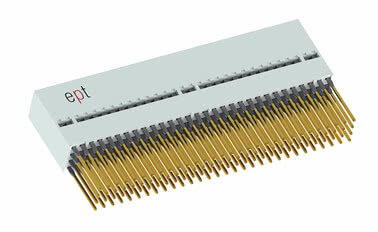

PC/104-Plus конектор с ширина 22 мм
PC/104-Plus конектор с ширина 22 мм Номер на артикула. 264-61303-02
Дължина на съединението 2,8 мм, Брой на полюсите: 120, Категория 3, за разстояние между печатните платки от 22 mm
Паралелен
Технология за притискане
PC/104-Plus конектор с ширина 22 мм Номер на артикула. 264-61303-12
Дължина на съединението 12 мм, Брой на полюсите: 120, Категория 3, за разстояние между печатните платки от 22 mm
Паралелен
Технология за притискане
Аксесоари за PC/104-Plus
Разделители за PC/104-Plus Номер на артикула. 264-16302
Брой на полюсите: 120

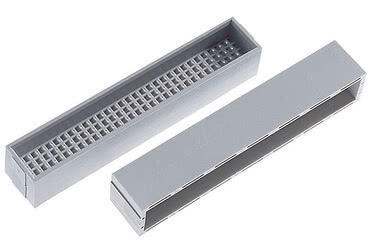

PC/104-Plus капак Номер на артикула. 264-17302
Брой на полюсите: 120
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
Характеристики
Съединителите PC/104 и PC/104-Plus впечатляват с доказалата се технология за впресване Tcom press® на ept. С тях могат да се реализират разстояния между печатните платки от 15,24 мм и 22 мм. Възможностите за промяна на броя на контактите и/или механичната устойчивост ви дават възможност да намерите напълно индивидуални решения.
Общ преглед на подробностите
Общ преглед на подробностите
Ние произвеждаме вашите индивидуални съединители, изработени точно по вашите изисквания, за вашата конкретна употреба.
Заявете индивидуален съединител сега
- друг брой полюси
- други височини на купчината
- алтернативни покрития на контактите
Заявете индивидуален съединител сега
Стандартите PC/104 и PC/104-Plus
Поради все по-мощните компоненти се наложи разширяването на системата PC/104 с по-бърза шинна система. Затова системата PC/104 беше допълнена с PCI-шина. Това допълнение беше наречено PC/104-Plus в спецификацията.
PC/104 и PC/104-Plus конектори
Докато PC/104 шината се състои от два конектора с 40 и 64 пина, които могат да се подредят успоредно един до друг, с разстояние между пините от 2,54 mm, при PC/104-Plus вече са налични 120 пина на разстояние 2,00 mm в 4 реда.

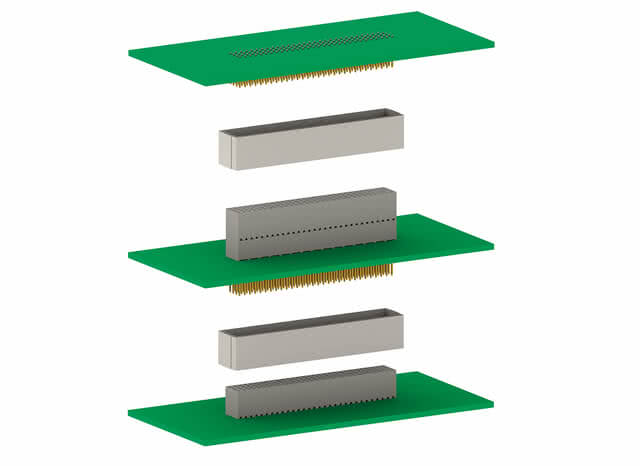

Чрез използването на конектори с преходна зона (дълги пинове) в технология за впресване, няколко платки могат удобно да се подреждат една върху друга (виж илюстрацията). Разстоянията, специфицирани от консорциума PC/104, се спазват чрез използването на разделители и кожуси. По
този начин допълнителното използване на разделителни болтове вече не е необходимо.
PC/104 и PC/104-Plus конектори
Докато PC/104 шината се състои от два конектора с 40 и 64 пина, които могат да се подредят успоредно един до друг, с разстояние между пините от 2,54 mm, при PC/104-Plus вече са налични 120 пина на разстояние 2,00 mm в 4 реда.
Чрез използването на конектори с преходна зона (дълги пинове) в технология за впресване, няколко платки могат удобно да се подреждат една върху друга (виж илюстрацията). Разстоянията, специфицирани от консорциума PC/104, се спазват чрез използването на разделители и кожуси. По
този начин допълнителното използване на разделителни болтове вече не е необходимо.
Гледната точка на разработчика
„Съединителите на ept се отличават с най-високо качество на щамповане, което се вижда особено ясно от прецизното щамповане на контактните изводи. Качеството на изработката и наличните нива на качество гарантират голям брой цикли на включване. Съединителите ept PC/104 и PC/104-Plus се доставят с добре познатата и доказала се на пазара зона за впресване Tcom press® и по този начин осигуряват най-висока надеждност във всички възможни приложения.
При този конектор контактните ленти се вкарват с помощта на обикновен инструмент за вкарване с плоска плоча. По този начин се елиминират разходите за трудоемкото ръчно запояване и не се налага доработка на преходните стълбчета. (спойни мостове, капки калай) При впресването на контактните ленти с преходни стълбчета отдолу се плъзга направляващ елемент, който стабилизира преходните стълбчета. Освен това той служи като разделител, така че при сглобяването на модулите се постига разстояние от 0,6".
При този конектор контактните ленти се вкарват с помощта на обикновен инструмент за вкарване с плоска плоча. По този начин се елиминират разходите за трудоемкото ръчно запояване и не се налага доработка на преходните стълбчета. (спойни мостове, капки калай) При впресването на контактните ленти с преходни стълбчета отдолу се плъзга направляващ елемент, който стабилизира преходните стълбчета. Освен това той служи като разделител, така че при сглобяването на модулите се постига разстояние от 0,6".
Често задавани въпроси: Въпроси и отговори за PC/104, PC/104-Plus
Има ли изолационни корпуси за PC/104 и PC/104 Plus конектори за впресване в различни цветове? Трябва ли корпусът на PC/104 и PC/104 Plus конекторите за впресване да се поръчва отделно като аксесоар? Каква е особеността на съединителите PC/104 и PC/104 Plus?
Има ли изолационни корпуси за PC/104 и PC/104 Plus конектори за впресване в различни цветове?
Контактите за вграждане PC/104 и PC/104 Plus се предлагат в ept в сив и черен цвят.
Трябва ли корпусът на PC/104 и PC/104 Plus конекторите за впресване да се поръчва отделно като аксесоар?
Водачът, който стабилизира преходния стълб по време на процеса на вкарване, е част от стандартното оборудване на съединителите за вкарване.
Каква е особеността на съединителите PC/104 и PC/104 Plus?
Съединителите PC/104 и PC/104-Plus впечатляват с доказалата се технология за впресване Tcom press® на ept. Освен това с тези съединители могат да се реализират разстояния между печатните платки от 15,24 мм и 22 мм.
