Velox Highspeed backplane
Velox® е модулна система от съединители за високоскоростни приложения с backplane-Anwendungen. Тя е разработена специално за пазари с високи изисквания към производителността.
Продуктовата серия Velox® отговаря на високите изисквания на системите VITA46. Предлагат се четири различни типа с възможност за индивидуално конфигуриране. Това осигурява на разработчиците по-голяма гъвкавост при проектирането на топологията на печатната платка.
Златното покритие с дебелина 1,27 µm гарантира освен това дълъг експлоатационен живот на системата.
Продуктовата серия Velox® отговаря на високите изисквания на системите VITA46. Предлагат се четири различни типа с възможност за индивидуално конфигуриране. Това осигурява на разработчиците по-голяма гъвкавост при проектирането на топологията на печатната платка.
Златното покритие с дебелина 1,27 µm гарантира освен това дълъг експлоатационен живот на системата.
Характеристики
- 10 Gbit/s
- Здрав дизайн
- Тестван съгласно VITA46
- Дълъг експлоатационен живот 200 цикъла на цикли на съединяване
- Покритие
- „Heavy Gold“ Вътрешни контакти
- Модулна система
- за съединители (съединител) Индивидуално разположение на контактите
Приложения
- Военни
- системи, системи за авиация и космонавтика (аерокосмическа индустрия), системи за високи натоварвания
- , телекомуникации / пренос на данни
Velox: Общ преглед
Филтри

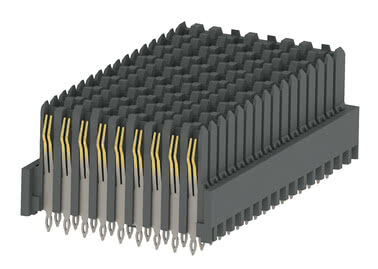

16-ляво
Velox 16-ляво Номер на артикула. 308-52100-41
Повърхност на зоната за пресово закрепване: SnPb, С пълен набор (144 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Velox 16-ляво Номер на артикула. 308-52100-42
Повърхност на зоната за пресово закрепване: Sn (в съответствие с RoHS), С пълен набор (144 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
в центъра
Велокс център Номер на артикула. 308-50100-41
Повърхност на зоната за пресово закрепване: SnPb, С пълен набор (144 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Велокс център Номер на артикула. 308-50100-42
Повърхност на зоната за пресово закрепване: Sn (в съответствие с RoHS), С пълен набор (144 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Велокс център Номер на артикула. 308-50101-41
Повърхност на зоната за пресово закрепване: SnPb, С индивидуално разпределение (135 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Велокс център Номер на артикула. 308-50101-42
Повърхност на зоната за пресово закрепване: Sn (в съответствие с RoHS), С индивидуално разпределение (135 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Велокс център Номер на артикула. 308-50102-41
Повърхност на зоната за пресово закрепване: SnPb, С индивидуално разпределение (71 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Велокс център Номер на артикула. 308-50102-42
Повърхност на зоната за пресово закрепване: Sn (в съответствие с RoHS), С индивидуално разпределение (71 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Велокс център Номер на артикула. 308-50103-41
Повърхност на зоната за пресово закрепване: SnPb, С индивидуално разпределение (80 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Велокс център Номер на артикула. 308-50103-42
Повърхност на зоната за пресово закрепване: Sn (в съответствие с RoHS), С индивидуално разпределение (80 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
16-дясно
Velox 16-дясно Номер на артикула. 308-51100-41
Повърхност на зоната за пресово закрепване: SnPb, С пълен набор (144 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Velox 16-дясно Номер на артикула. 308-51100-42
Повърхност на зоната за пресово закрепване: Sn (в съответствие с RoHS), С пълен набор (144 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив

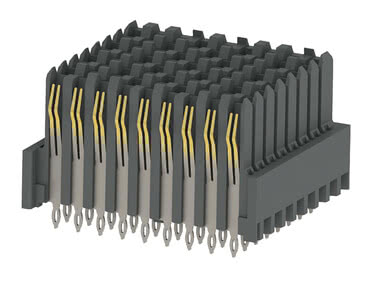

8-ляво
Velox 8-ляво Номер на артикула. 308-52200-41
Повърхност на зоната за пресово закрепване: SnPb, С пълен набор (72 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Velox 8-ляво Номер на артикула. 308-52200-42
Повърхност на зоната за пресово закрепване: Sn (в съответствие с RoHS), С пълен набор (72 контакта), Техника за свързване: впресване, Решетка 1,8 мм, Скорост на предаване на данни 10 Gbit/s
Правоъгълен
Технология за притискане
Висока скорост
Издръжлив
Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?
Характеристики
Съединителите Velox® съединител се отличават с robusten дизайн, включващ златно покритие с дебелина 1,27 μm (50 микроинча). Контактите са разположени във вътрешността и по този начин са допълнително защитени. Всички тези характеристики допринасят за много дълъг експлоатационен живот от най-малко 200 цикъла на цикли на съединяване. Поради това Velox® е особено подходящ за високоскоростни приложения с backplane с пропускателна способност от 10 Gbit/s. Високата издръжливост на съединителите вече е доказана при тестове, проведени в съответствие със стандарта VITA-46.
Общ преглед на подробностите
Общ преглед на подробностите
VITA46 – Спецификация
Спецификациите Vita46, известни също като VPX, описват нова система за високоскоростни съединители (съединител). Предават се, наред с другото, Gigabit Ethernet, PCI Express, Serial RapidIO и InfiniBand. Поддържат се познатите от VMEbus платка формати Eurocard 6HE и 3HE, за да се гарантира максимална съвместимост. По този начин стават възможни и хибридни системи. Стандартът VITA 46 е разработен от организацията VITA главно за компютърни системи, които трябва да издържат на високи натоварвания, като например при военни приложения.
Четири различни типа могат да се комбинират модулно помежду си. -съединител-ите Velox® са много гъвкави благодарение на различното количество контакти. Тази характеристика се подчертава от възможността за индивидуално оборудване на вариантите.
Четири различни типа могат да се комбинират модулно помежду си. -съединител-ите Velox® са много гъвкави благодарение на различното количество контакти. Тази характеристика се подчертава от възможността за индивидуално оборудване на вариантите.
Гледната точка на разработчика
„Системата за съединители Velox® е разработена от ept специално за системи VITA-46, известни също под името VPX. Към Velox® принадлежат четири различни типа съединители (съединител), които могат да се свързват модулно един с друг. Освен това клиентът може сам да избере броя на контактите. Той поръчва или напълно оборудвани съединители (съединител) с 72 или 144 контакта, или индивидуална конфигурация на контактите. Това дава на разработчиците голяма гъвкавост при конструирането на печатни платки. Системата е разработена специално за приложения с високи изисквания към производителността. Благодарение на златното си покритие и контактите, разположени вътре в изолационния корпус, тя е изключително издръжлива.“
Често задавани въпроси: Въпроси и отговори за Velox
За какви скорости на предаване на данни са подходящи съединителите Velox®съединител? Съвместими ли са съединителите Velox®съединител на ept с други съединители на пазара? Може ли ept да предложи индивидуално конфигуриране на контактите на съединителите Velox®съединител?
За какви скорости на предаване на данни са подходящи съединителите Velox®съединител?
Съединителите Velox®съединител позволяват скорост на предаване на данни до 10 Gbit/s.
Съвместими ли са съединителите Velox®съединител на ept с други съединители на пазара?
ept гарантира пълна кръстосана съвместимост на съединителите Velox® (съединител) с всички VITA-46 системи, налични на пазара.
Може ли ept да предложи индивидуално конфигуриране на контактите на съединителите Velox®съединител?
И четирите различни типа съединители Velox® (съединител) се предлагат с индивидуална конфигурация.
