Power Terminals: Общ преглед

Кратък преглед на фактите Приложения Продукти на Power Terminals Характеристики

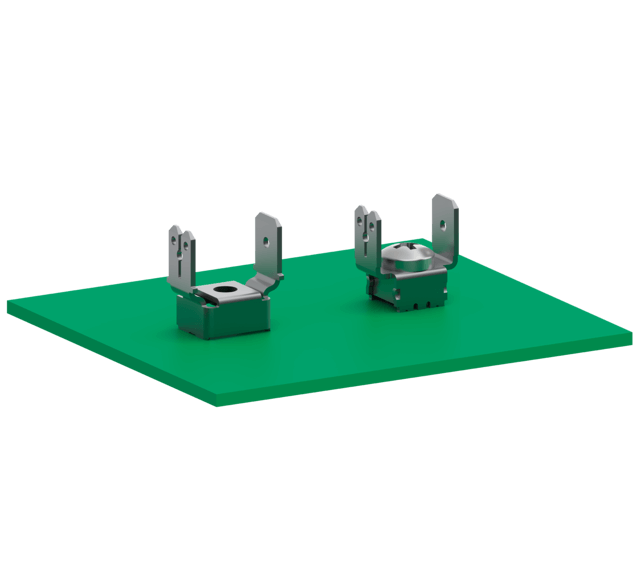

Power Terminals – захранване на печатната платка

Съединения за електрозахранване с впресваща технология: Терминалите ept-Power са предназначени специално за свързване на електрозахранването към печатната платка. Свързването на кабела се осъществява чрез кабелни капсули с винтово закрепване или чрез плоски съединители (Faston).

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Характеристики

Лесно свързване на захранващите кабели
Възможни са индивидуални варианти, като например
ъглово или косо свързване Лесна монтаж чрез впресване
Аксесоари: винтове с резба M4 или M5

Приложения

Захранване чрез винтови съединения или Faston-контакти Системи за
захранване с базова платка

Power Terminals: Общ преглед

Кратък преглед на фактите Приложения Продукти на Power Terminals Характеристики

Решетка 5,08 x 10,16 мм

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33008

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33008 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33009

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33009 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33048

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33048 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33049

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33049 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33248

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33248 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33249

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-33249 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32004

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32004 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32006

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32006 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32044

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32044 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32046

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32046 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32244

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32244 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32246

Резба M4, Дължина на съединението 5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 10,16 мм Номер на артикула. 911-32246 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 × 10,16 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Решетка 5,08 x 7,62 мм

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

Резба M4, Дължина на съединението 4,5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-22015 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	4,5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 x 7,62 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-22020

Резба М5, Дължина на съединението 4,5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-22020 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	4,5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 x 7,62 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M5
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-22715/1

Резба M4, Дължина на съединението 4,5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-22715/1 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	4,5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 x 7,62 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-22720/1

Резба М5, Дължина на съединението 4,5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-22720/1 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	4,5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 x 7,62 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M5
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-60045

Резба M4, Дължина на съединението 4,5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-60045 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	4,5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 x 7,62 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-60050

Резба М5, Дължина на съединението 4,5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-60050 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	4,5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 x 7,62 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M5
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-60645/1

Резба M4, Дължина на съединението 4,5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-60645/1 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	4,5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 x 7,62 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M4
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-60650/1

Резба М5, Дължина на съединението 4,5 мм

Технология за притискане

Захранване

Издръжлив

Покажи повече подробности за продукта

Захранващи клеми с разстояние между изводите 5,08 x 7,62 мм Номер на артикула. 910-60650/1 - Технически данни

Основи

Технология на свързване	Технология за притискане
Дължина на връзката	4,5 мм
Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав
покритие за контакт	Sn

Механичен

Размер на решетката	5,08 x 7,62 мм

Електрически

Работен ток	20° 45', 70° 30', 100° 25'

Обработка

Нишка	M5
Максимален въртящ момент на затягане	1,3 Нм

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Аксесоари

Power Terminals гайка със закрепващ механизъм Номер на артикула. 910-20015

Резба M4

Покажи повече подробности за продукта

Power Terminals гайка със закрепващ механизъм Номер на артикула. 910-20015 - Технически данни

Основи

Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав

Обработка

Нишка	M4

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Power Terminals гайка със закрепващ механизъм Номер на артикула. 910-20020

Резба М5

Покажи повече подробности за продукта

Power Terminals гайка със закрепващ механизъм Номер на артикула. 910-20020 - Технически данни

Основи

Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав

Обработка

Нишка	M5

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Power Terminals цилиндрична винт DIN 84, M4 Номер на артикула. 910-20145

Резба M4

Покажи повече подробности за продукта

Power Terminals цилиндрична винт DIN 84, M4 Номер на артикула. 910-20145 - Технически данни

Основи

Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав

Обработка

Нишка	M4

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Power Terminals винт с кръстообразно отверстие Номер на артикула. 910-20146

Резба M4

Покажи повече подробности за продукта

Power Terminals винт с кръстообразно отверстие Номер на артикула. 910-20146 - Технически данни

Основи

Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав

Обработка

Нишка	M4

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Power Terminals цилиндричен винт DIN 84, M5 Номер на артикула. 910-20150

Резба М5

Покажи повече подробности за продукта

Power Terminals цилиндричен винт DIN 84, M5 Номер на артикула. 910-20150 - Технически данни

Основи

Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав

Обработка

Нишка	M5

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Power Terminals подложка Номер на артикула. 910-20320

Резба M4

Покажи повече подробности за продукта

Power Terminals подложка Номер на артикула. 910-20320 - Технически данни

Основи

Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав

Обработка

Нишка	M4

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Power Terminals подложка Номер на артикула. 910-20330

Резба М5

Покажи повече подробности за продукта

Power Terminals подложка Номер на артикула. 910-20330 - Технически данни

Основи

Работна температура	от -55 °C до +125 °C

Материал

Материал за контакт	медна сплав

Обработка

Нишка	M5

Одобрения/съответствие

Околна среда	В съответствие с RoHS

Друг брой стълбове? Друга височина на подреждане? Алтернативни контактни покрития? Варианти по поръчка? изоставащи контакти?

Заявка за персонализирани конектори

" Не е подходящият за вас? Заявете индивидуален конектор сега!

Username:

Благодарим Ви! Ще разгледаме Вашите изисквания и ще се свържем с Вас.

Ако имате въпроси, сме на Ваше разположение по всяко време по имейл или по телефона.

Не беше намерен подходящ продукт – запитване за продукт:

Полетата, отбелязани със *, са задължителни.

Компания *

Поздрав

Първо име *

Име *

Улица *

ПОЩЕНСКИ КОД *

Местоположение *

Държава *

имейл *

Телефон *

Изисквания към продукта *

Можете да видите нашата декларация за защита на личните данни тук.

Характеристики

Клемните съединения ept-Power се отличават с лесното свързване на захранващите кабели и лесната им монтаж чрез впресване. Клемните съединения се предлагат в различни варианти, като например ъглови или с извит извод.
