One27 Кабелна сглобка 80 пина 100 мм, вариант 120 Номер на артикула. 404-6180-100-120-1
Подобна картина
Кабел-платка
Висока плътност
- 80 пина
- Припокриване на контактите 1,5 мм
- AWG 30/7 плосък кабел с решетъчна структура, 0,635 мм, дължина 100 мм
- Конфекция с технология за нарязване и закрепване (IDC)
- Тип кабел PVC: от -30 °C до +105 °C (в покой)
- цветна жилка на a1
Чертежи
Допълнителна информация
Време за доставка
Технически данни
Основи
| Брой контакти | 80 |
|---|---|
| Технология на свързване | SMT |
| Работна температура | от -30 °C до +105 °C |
Материал
| Изолиращо тяло | LCP, UL 94 V-0 |
|---|---|
| Стойност на CTI IEC 60112 | 175 |
| Материал за контакт | медна сплав |
| покритие за контакт | Au върху PdNi върху Ni |
| Област на свързване | Sn върху Ni |
Механичен
| Размер на решетката | 1,27 мм |
|---|---|
| Сила на вмъкване на контакт | ≤ 0,5 N |
| Сила на издърпване на контакт | ≥ 0,1 N |
| Срок на експлоатация IEC 60512-9-1 | Клас на издръжливост 1: 500 цикъла на включване |
| Превишаване на изискванията за безопасност | 0,9 мм |
| Контактно припокриване | 1,5 мм |
| Централно изместване | ± 0,7 мм |
| Аксиално изместване в сглобено състояние (x/y) | ± 0,4 мм |
| Ъглово отместване на надлъжната ос | ± 4° |
| Ъглово отместване на напречната ос | ± 2° |
Електрически
| Работен ток | 1,2 А при 25 °C |
|---|---|
| Разстояние между въздуха и пълзенето | мин. 0,4 мм |
Одобрения/съответствие
| UL файл | E130314 |
|---|---|
| Околна среда | В съответствие с RoHS |
Съответстващи продукти
Модификации
При поискване можем да ви предоставим и
- други варианти на облекло
- други дължини на кабела
Опаковка
ESD торбички
10

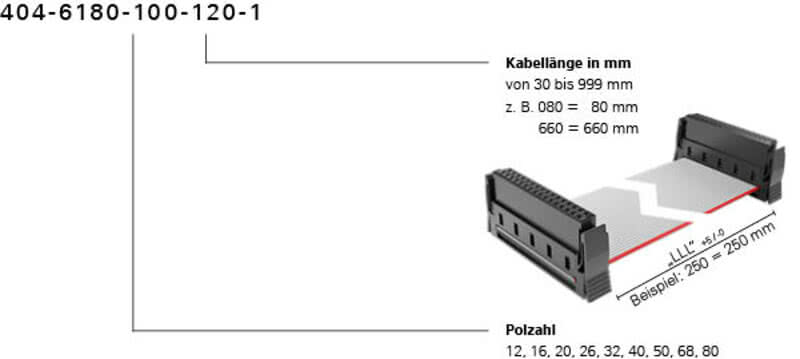

Код на поръчката
