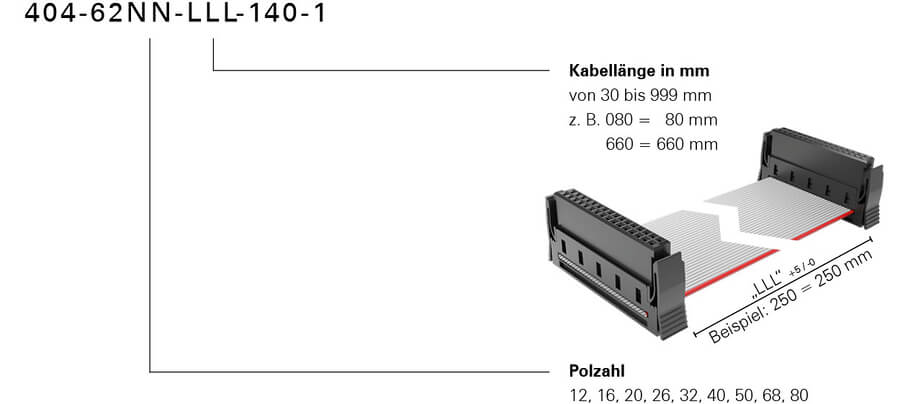

One27 Кабелна сглобка, вариант 140 Номер на артикула. 404-62NN-LLL-140-1

Подобна картина

Кабел-платка

Висока плътност

Числа от 12 до 80
Припокриване на контактите 1,5 мм
Плосък кабел AWG 30/7 с решетъчна структура, 0,635 мм, с възможност за избор на дължина от 30 до 999 мм
Конфекция с технология за нарязване и закрепване (IDC)
Тип кабел TPE-S: от -55 °C до +125 °C (в покой)
цветна жилка на a1

Технически данни

Изолиращо тяло	LCP, UL 94 V-0 (IDC конектор) TPE-ET S (кабел)
Стойност на CTI IEC 60112	175 (IDC конектор)
Материал за контакт	Медна сплав (IDC-контактна лента) Поцинкована медна тел (кабел)
покритие за контакт	Au върху PdNi върху Ni (IDC конектор)
Област на свързване	Sn върху Ni

Размер на решетката	1,27 мм (IDC конектор) 0,635 мм (кабел)
Сила на вмъкване на контакт	≤ 0,5 N
Сила на издърпване на контакт	≥ 0,1 N
Срок на експлоатация IEC 60512-9-1	Клас на издръжливост 1: 500 цикъла на включване
Превишаване на изискванията за безопасност	0,9 мм
Контактно припокриване	1,5 мм
Централно изместване	± 0,7 мм
Аксиално изместване в сглобено състояние (x/y)	± 0,4 мм
Ъглово отместване на надлъжната ос	± 4°
Ъглово отместване на напречната ос	± 2°

Работен ток	1,3 А при 25 °C
Съпротивление на контакта	Макс. 354 Ω/km при 20 °C (кабел)
Разстояние между въздуха и пълзенето	мин. 0,4 мм

UL файл	E130314 и E493123
Околна среда	В съответствие с RoHS

Температура на околната среда [°C]	макс. 3,1 А при 20 °C (4 от 12 пина)	макс. 2,1 А при 20 °C (12 от 12 пина)
0	125	125
0.2	124.52	123.29004329
0.4	123.146666667	119.935064935
0.6	120.88	114.935064935
0.8	117.72	108.29004329
1	113.666666667	100
1.2	108.72	90.0649350649
1.4	102.88	78.4848484848
1.6	96.1466666667	65.2597402597
1.8	88.52	50.3896103896
2	80	33.8744588745
2.2	70.5866666667	15.7142857143
2.4	60.28	-4.09090909091
2.6	49.08
2.8	36.9866666667
3	24
3.2	10.12
3.4	-4.65333333333
3.6

Температура на околната среда [°C]	макс. 3,1 А при 20 °C (4 от 50 пина)	макс. 1,4 А при 20 °C (50 от 50 пина)
0	125	125
0.2	124.276785714	122.727272727
0.4	122.775	116.212121212
0.6	120.494642857	105.454545455
0.8	117.435714286	90.4545454545
1	113.598214286	71.2121212121
1.2	108.982142857	47.7272727273
1.4	103.5875	20
1.6	97.4142857143	-11.9696969697
1.8	90.4625
2	82.7321428571
2.2	74.2232142857
2.4	64.9357142857
2.6	54.8696428571
2.8	44.025
3	32.4017857143
3.2	20
3.4	6.81964285714
3.6	-7.13928571429
3.8

Температура на околната среда [°C]	макс. 3,1 А при 20 °C (4 от 80 пина)	макс. 1,4 А при 20 °C (80 от 80 пина)
0	125	125
0.2	124.32	122.30952381
0.4	122.813333333	116.057142857
0.6	120.48	106.242857143
0.8	117.32	92.8666666667
1	113.333333333	75.9285714286
1.2	108.52	55.4285714286
1.4	102.88	31.3666666667
1.6	96.4133333333	3.74285714286
1.8	89.12	-27.4428571429
2	81
2.2	72.0533333333
2.4	62.28
2.6	51.68
2.8	40.2533333333
3	28
3.2	14.92
3.4	1.01333333333
3.6	-13.72
3.8

При поискване можем да ви предоставим и

ESD торбички
10
