One27 „асемблиране на кабели“ вариант 130 Номер на артикула. 404-66NN-LLL-130-1
Подобна картина
- Числа от 12 до 80
- контактно застъпване 1,5 мм
- AWG 30 стъпка лентов кабел 0,635 mm с свободно избираема дължина на кабела от 30 до 999 mm
- Монтаж по технологията „IDC свързване“ (IDC)
- Тип кабел LSZH: от -40 °C до +90 °C (в покой)
- цветна жилка на a1
Кабел-платка
Висока плътност
Чертежи
Допълнителна информация
beschr_request
Технически данни
Основи
| Брой контакти | 12 - 80 |
|---|---|
| Технология на свързване | SMT |
| Работна температура | от -40 °C до +90 °C |
Материал
| Изолиращо тяло | LCP, UL 94 V-0 (IDC гнездов съединител) LSZH EVA/PO, UL 22088 (кабел) |
|---|---|
| Стойност на CTI IEC 60112 | 175 (IDC гнездов съединител) |
| Материал за контакт | Медна сплав (IDC гнездов съединител) поцинкована мед (кабел) |
| покритие за контакт | Au върху PdNi върху Ni (IDC гнездов съединител) |
| Област на свързване | Sn върху Ni |
Механичен
| Размер на решетката | 1,27 мм (IDC гнездов съединител) 0,635 мм (кабел) |
|---|---|
| Сила на вмъкване на контакт | ≤ 0,5 N |
| Сила на издърпване на контакт | ≥ 0,1 N |
| Срок на експлоатация IEC 60512-9-1 | ниво на изпълнение 1: 500 цикли на съединяване |
| Превишаване на изискванията за безопасност | 0,9 мм |
| Контактно припокриване | 1,5 мм |
| Централно изместване | ± 0,7 мм |
| Аксиално изместване в сглобено състояние (x/y) | ± 0,4 мм |
| Ъглово отместване на надлъжната ос | ± 4° |
| Ъглово отместване на напречната ос | ± 2° |
Електрически
| Работно напрежение | САЩ: 150 V ЕС: <50 V |
|---|---|
| Изпитвателно напрежение | 500 V |
| Разстояние между въздуха и пълзенето | мин. 0,4 мм |
Одобрения/съответствие
| UL файл | E130314 и E493123 |
|---|---|
| Околна среда | В съответствие с RoHS |
Модификации
При поискване можем да ви предоставим и
- други варианти на облекло
Опаковка
ESD торбички
10

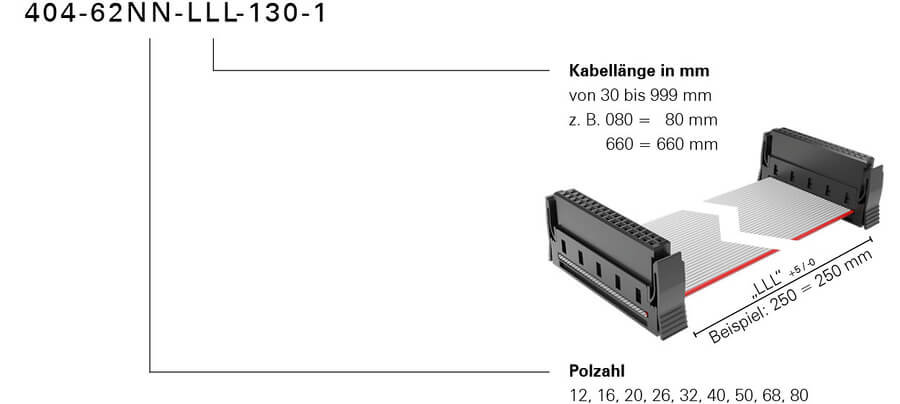

Код на поръчката
