One27 Кабелна сглобка, вариант 140 Номер на артикула. 404-66NN-LLL-140-1
Подобна картина
Кабел-платка
Висока плътност
- Числа от 12 до 80
- Припокриване на контактите 1,5 мм
- Плосък кабел с решетка AWG 30, 0,635 мм, с дължина по избор от 30 до 999 мм
- Конфекция с технология за нарязване и закрепване (IDC)
- Тип кабел LSZH: от -40 °C до +90 °C (в покой)
- цветна жилка на a1
Чертежи
Допълнителна информация
Време за доставка
Технически данни
Основи
| Брой контакти | 12 – 80 |
|---|---|
| Технология на свързване | SMT |
| Работна температура | от -40 °C до +90 °C |
Материал
| Изолиращо тяло | LCP, UL 94 V-0 (IDC конектор) LSZH EVA/PO, UL 22088 (кабел) |
|---|---|
| Стойност на CTI IEC 60112 | 175 (IDC конектор) |
| Материал за контакт | Медна сплав (IDC-контактна лента) Поцинкована медна тел (кабел) |
| покритие за контакт | Au върху PdNi върху Ni (IDC конектор) |
| Област на свързване | Sn върху Ni |
Механичен
| Размер на решетката | 1,27 мм (IDC конектор) 0,635 мм (кабел) |
|---|---|
| Сила на вмъкване на контакт | ≤ 0,5 N |
| Сила на издърпване на контакт | ≥ 0,1 N |
| Срок на експлоатация IEC 60512-9-1 | Клас на издръжливост 1: 500 цикъла на включване |
| Превишаване на изискванията за безопасност | 0,9 мм |
| Контактно припокриване | 1,5 мм |
| Централно изместване | ± 0,7 мм |
| Аксиално изместване в сглобено състояние (x/y) | ± 0,4 мм |
| Ъглово отместване на надлъжната ос | ± 4° |
| Ъглово отместване на напречната ос | ± 2° |
Електрически
| Разстояние между въздуха и пълзенето | мин. 0,4 мм |
|---|
Одобрения/съответствие
| UL файл | E130314 и E493123 |
|---|---|
| Околна среда | В съответствие с RoHS |
Модификации
При поискване можем да ви предоставим и
- други варианти на облекло
Опаковка
ESD торбички
10

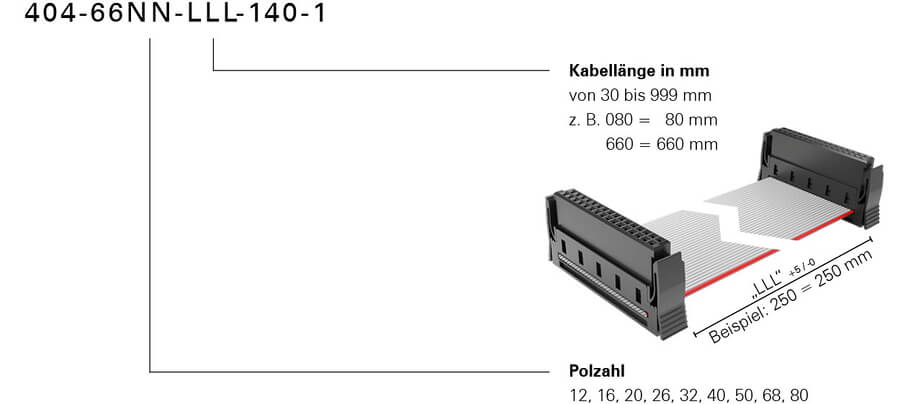

Код на поръчката
