Как се монтират директните съединители EC.8?
Контактите с директен контакт се произвеждат чрез технология за повърхностен монтаж (SMT). Запояването се извършва директно върху печатната платка.
Доставката за модели с брой пинове от 20 до 140 се извършва в стандартна за пазара опаковка „Tape and Reel“; това позволява напълно автоматизирана обработка чрез система „Pick-and-Place“.
Моделите с брой пинове от 160 до 200 се опаковат стандартно в тава, но по заявка е възможна и опаковка тип „Tape and Reel“. При нея обаче се използва по-широка лента, която е по-рядко срещана.
По каква спецификация/схема трябва да бъде изработена разширителната платка?

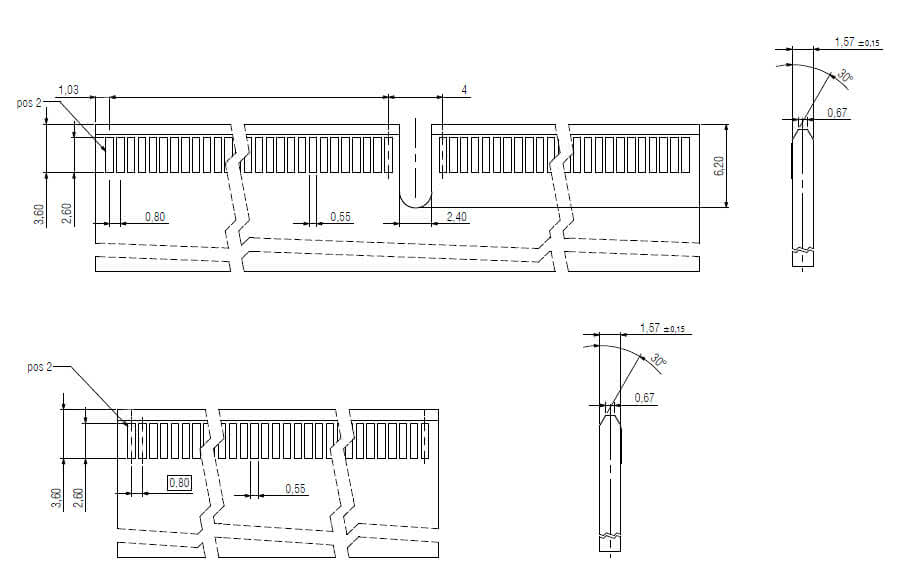

Моля, вижте чертежа по-долу за фаските и размерите на печатната платка. За златните контакти препоръчваме твърдо злато. За повече подробности, моля, вижте чертежа на продукта.
Защо да се използва система с директни съединители?
С помощта на системи с директно свързване могат да се постигнат високи скорости на предаване на данни. В сравнение с двукомпонентните системи за свързване тук се елиминира отрицателното въздействие на втория съединител върху сигнала. Това се дължи преди всичко на намаления брой контактни точки, по-малкото промени в напречното сечение на проводника и свързаните с това по-малки промени в посоката на сигнала.
По този начин може да се постигне висока производителност дори при малък отпечатък. Освен това, в сравнение с двукомпонентните системи за съединяване, се намалява съпротивлението на преминаване, което води до повишена токопоносимост.
Системата за съединители EC.8 съвместима ли е с обичайните спецификации за дъщерни платки?
Системата за съединители EC.8 поддържа дъщерни платки с дебелина 1,60 мм. При брой контакти от 80 нагоре е вграден и преграден елемент, който предотвратява неправилното включване. При 60-пиновия вариант този елемент може да бъде премахнат по избор.
Системата за съединители EC.8 отговаря на общоприетите пазарни стандарти и е съвместима с широко разпространените платки.
За какви приложения се използват директните съединители EC.8?
Благодарение на своята универсалност, директните съединители EC.8 намират най-разнообразни приложения в множество отрасли. В областта на автоматизацията и устройствата за Интернет на нещата (IoT) например те се отличават с малкия си стъпка и високите скорости на предаване на данни.

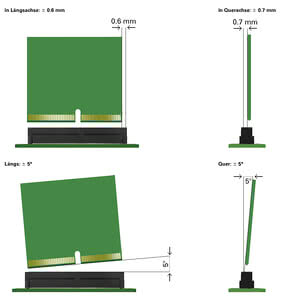

Какъв размер на отклонение допускат директните съединители EC.8 при включването на дъщерната платка?
Допуска се ъглово отклонение до 5° в надлъжна и напречна посока. Допуска
се отклонение от 0,7 mm перпендикулярно и 0,6 mm успоредно на надлъжната ос на щепсела.
Какви скорости на предаване на данни могат да се постигнат?

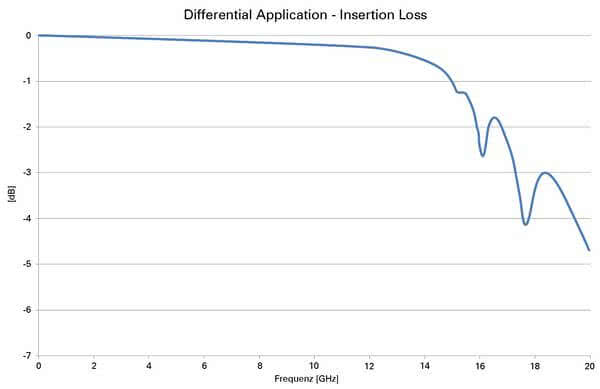

Скоростта на предаване на данни е 28 Gbit/s. На следващата диаграма е показана зависимостта на затихването при вмъкване от честотата.
Какви токове могат да се пренасят?
140-пинов конектор пренася ток до 3,2 A при околна температура 20 °C. За по-подробна информация, моля, свържете се с нас на sales@ept.de
Контактите EC.8 са ли компоненти, сертифицирани по UL?
Да, съединителите EC.8 на ept са компоненти, сертифицирани по UL в САЩ и Канада.
Съответстват ли съединителите EC.8 на изискванията на RoHS?
RoHS (Ограничаване на употребата на определени опасни вещества) е директивата за ограничаване на употребата на определени опасни вещества в електрически и електронни устройства.
Потвърждаваме, че съединителите EC.8 на ept отговарят на изискванията на RoHS съгласно сертификат RoHS 2011/65/ЕС. Повече информация можете да намерите в раздела „RoHS & REACH“
