Съединители „платка към платка“ за промишлени сензори и камерни системи
Миниатюризация, високоскоростно предаване на данни и издръжливост: актуалните тенденции в индустриалната автоматизация поставят все по-високи изисквания към сензорите и камерите, както и към вградените в тях компоненти. При избора на подходящия конектор е важно да се вземат предвид различни критерии в зависимост от областта на приложение.
Актуални тенденции в сензорната и камерната техника
Нарастващата тенденция към модулизация и концепцията „Индустрия 4.0“ оказват значително влияние върху съвременната сензорна и камерна техника. Днес сензорите се изработват предимно по модулен принцип, за да се спестят разходи при разработката и производството. Корпусите са стандартизирани, а функционалността на сензора се определя от електрониката. При това променливите печатни платки могат да се комбинират индивидуално с помощта на правъгълни или мецанин връзки (фиг. 1). Стандартизираната конструкция предлага на потребителя предимства чрез еднородно боравене при монтажа, пускането в експлоатация и използването на сензора.
Освен това сензорите и камерните системи за индустриалната автоматизация стават все по-интелигентни. Затова, освен самото измерване на стойностите, в устройствата се интегрират съответно и допълнителни функции:
Освен това сензорите и камерните системи за индустриалната автоматизация стават все по-интелигентни. Затова, освен самото измерване на стойностите, в устройствата се интегрират съответно и допълнителни функции:
- Разширени диагностични функции за мониторинг на експлоатационния срок на сензорите и за откриване на
- неизправности; конфигуриране на сензора;
- дистанционно обслужване;
- комуникация от сензора към облака и интегриране на функционалности на шината или IO-Link
Изисквания към съвременните сензори и камерни системи
В съответствие с тези тенденции съвременните сензори и камерни системи трябва да отговарят на определени изисквания, което, разбира се, впоследствие се отразява и върху съединителите, които се използват:
- Висока степен на миниатюризация
- Надеждно високоскоростно предаване
- Добра електромагнитна съвместимост (EMC)
- Защита при неблагоприятни атмосферни условия
- Изключителна издръжливост
Безплатна брошура на тема сензорна техника
За повече подробности относно изискванията към съвременните сензори и камерни системи, както и относно избора на подходящия съединител, с удоволствие ще Ви изпратим безплатния ни информационен документ:
Изборът на подходящия съединител
Сензорите и камерите, които се използват в непосредствена близост до машините, са изложени на особено сурови външни влияния. Чрез заливане електрониката може да бъде защитена от тези външни въздействия, но за това е необходимо и съответно решение за свързване, съвместимо със заливката. За обикновените съединители това често представлява проблем, тъй като преди всичко уязвимата зона на съединението трябва да бъде защитена от запълващата маса, а често използваната технология с пружинно-ножови контакти не осигурява необходимия клас на защита IP за тези материали.
За да се гарантира все пак необходимата надеждност, е препоръчително да се избере еднокомпонентно решение за свързване, т.е. съединител, който не се нуждае от традиционната зона на съединяване. Това позволява трайно и здраво решение за свързване, при което е изключено проникването на заливната маса в контактната зона (фиг. 2).
За области на приложение, които поставят специални изисквания към здравината на съединението, се препоръчва също така изпитаното милиарди пъти съединение на печатни платки посредством двустранни зони за впресване. С един-единствен компонент се осъществява както механично, така и електрическо съединение. По този начин могат да се избегнат трудоемките спойвателни работи или скъпите кабелни решения и така да се постигнат икономии на разходи до 50 процента. Благодарение на отпадането на зоната на съединение в комбинация с технологията на впресване, съединителят може да издържи и ударни натоварвания от 50 до 200 g без прекъсване на контакта.
За да се гарантира все пак необходимата надеждност, е препоръчително да се избере еднокомпонентно решение за свързване, т.е. съединител, който не се нуждае от традиционната зона на съединяване. Това позволява трайно и здраво решение за свързване, при което е изключено проникването на заливната маса в контактната зона (фиг. 2).
За области на приложение, които поставят специални изисквания към здравината на съединението, се препоръчва също така изпитаното милиарди пъти съединение на печатни платки посредством двустранни зони за впресване. С един-единствен компонент се осъществява както механично, така и електрическо съединение. По този начин могат да се избегнат трудоемките спойвателни работи или скъпите кабелни решения и така да се постигнат икономии на разходи до 50 процента. Благодарение на отпадането на зоната на съединение в комбинация с технологията на впресване, съединителят може да издържи и ударни натоварвания от 50 до 200 g без прекъсване на контакта.
Индивидуални уебинари
Имате ли нужда от подробна информация за избора на подходяща технология за свързване според вашите изисквания?
В такъв случай уговорите с нас безплатен уебинар.
Ние ще ви предоставим изчерпателна информация за различните технологии за свързване чрез конектори, като освен подробни знания ще ви дадем и полезни съвети от специалисти.
В такъв случай уговорите с нас безплатен уебинар.
Ние ще ви предоставим изчерпателна информация за различните технологии за свързване чрез конектори, като освен подробни знания ще ви дадем и полезни съвети от специалисти.
Подходящи съединители за сензорни и камерни системи
flexilinkb-t-b

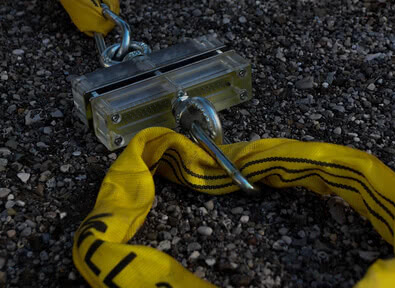

Нашият съединител flexilinkb-t-b отговаря точно на тези изисквания за здравина и надеждност и освен това се предлага в изпитаната технология за впресване.
Повече информация за продукта можете да намерите тук:
Flexilink »
Нашият съединител flexilinkb-t-b отговаря точно на тези изисквания за здравина и надеждност и освен това се предлага в изпитаната технология за впресване.
Повече информация за продукта можете да намерите тук:
Flexilink »
Сензорите, но и камерите, от друга страна, стават все по-компактни при нарастваща производителност. Тук се изискват висока скорост и миниатюризация. За високопроизводителни, миниатюрни приложения са подходящи преди всичко решения, използващи компактната SMT-технология с стъпка от 0,5 до 0,8 мм.
Colibri
Благодарение на оптимизирания за високи скорости дизайн на контактите, съединителят за печатни платки Colibri осигурява бързо и безпроблемно предаване на сигнали от 10 Gbit/s нагоре. Допълнителното екраниране предпазва от електромагнитни смущения.
Повече информация за продукта можете да намерите тук:
Colibri »
Благодарение на оптимизирания за високи скорости дизайн на контактите, съединителят за печатни платки Colibri осигурява бързо и безпроблемно предаване на сигнали от 10 Gbit/s нагоре. Допълнителното екраниране предпазва от електромагнитни смущения.
Повече информация за продукта можете да намерите тук:
Colibri »

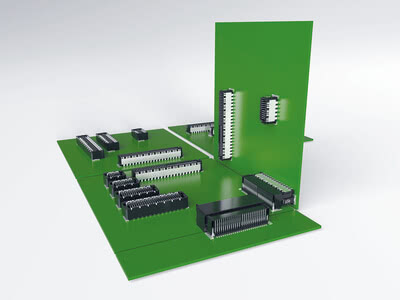

При интелигентните сензори и камерни системи здравината, високата скорост и доброто електромагнитно съвместимост са добре познати изисквания към съединителите. Освен това е препоръчително да се използва продукт, който благодарение на своята модулност предлага голямо разнообразие от различни възможности за приложение. Ако всички съединители от дадена продуктова серия са съвместими помежду си и могат да се комбинират свободно, това позволява да се избегнат продължителните процедури по одобрение, като по този начин се спестяват време и разходи. Високата мащабируемост позволява на разработчиците да адаптират индивидуално различните конструкции, височини на подреждане и брой на полюсите според своите изисквания. Освен това те могат да избират между екранирани и неекранирани, както и ъглови и прави съединители.
Zero8
Конекторите за печатни платки SMT от серията Zero8 осигуряват надеждно свързване на печатните платки със скорост на предаване на данни до 16 Gbit/s и отговарят на всички посочени по-горе изисквания.
Повече информация за продукта можете да намерите тук:
Zero8 »
Конекторите за печатни платки SMT от серията Zero8 осигуряват надеждно свързване на печатните платки със скорост на предаване на данни до 16 Gbit/s и отговарят на всички посочени по-горе изисквания.
Повече информация за продукта можете да намерите тук:
Zero8 »
