с максимална мащабируемост!
Открийте 5-те суперсили на продуктовата серия Zero8
Възползвайте се още от сега от максимална ефективност, надеждност на контакта, защита на сигнала, скорост и издръжливост.
Продуктовата серия Zero8 на ept е разработена специално за взискателни промишлени приложения и предлага максимална мащабируемост: можете да адаптирате индивидуално типовете, височината на подреждане (височина на стека) и броя на полюсите според вашите изисквания. Сокетът (Socket) и щепселът (Plug) се предлагат във типовете low-profile, mid-profile и high-profile, както в права, така и в ъглова версия. Освен това Plug-ът се предлага и в x-high-profile вариант, така че благодарение на различните си височини Zero8-съединител може да реализира разстояния между платките между 6 и 21 мм. При това можете да поръчате променлив брой полюси между 12 и 80.
Но това още не е всичко. Имате избор и по отношение на екранирането (екраниране). Двете страни на двойката съединители да са с или без екраниране? Или дори само едната страна да е с екраниране? Решението е ваше – всички конектори Zero8 са напълно съвместими помежду си и могат да се комбинират свободно, независимо дали са с или без екраниране.
Но това още не е всичко. Имате избор и по отношение на екранирането (екраниране). Двете страни на двойката съединители да са с или без екраниране? Или дори само едната страна да е с екраниране? Решението е ваше – всички конектори Zero8 са напълно съвместими помежду си и могат да се комбинират свободно, независимо дали са с или без екраниране.
Здравата, двустранна технология за свързване ScaleX издържа на трудните условия при индустриалните приложения и гарантира надежден контакт при механично натоварване като удари и вибрации. Освен това тя компенсира отклоненията от страна на устройството във всички посоки, когато съединението е в съединено състояние. Благодарение на ЕМС-екраниране сигналите в индустриалната среда са перфектно защитени от външни влияния, а материалните характеристики гарантират скорост на скорост на предаване на данни до 16 Gbit/s. Освен това ept е направила още една крачка напред, тъй като геометрията на конектора е проектирана така, че контактите да не могат да бъдат повредени дори при неправилна експлоатация.
Суперсила: ЕФЕКТИВНОСТ
Икономия на място благодарение на стъпка 0,8 mm
Всички съединители Zero8 (съединител) имат разстояние между контактите в компактна решетка (стъпка) от 0,8 mm, за да заемат възможно най-малко място върху печатната платка. Въпреки малкото разстояние между решетките, контактите се съединяват помежду си върху гладката повърхност, а не върху грапавия ръб на щанцоването (срязан ръб). Това гарантира значително по-висока устойчивост на контактите срещу износване, например при микродвижения.
Променливи контакти от 12 до 80
Zero8 се предлага с 12, 20, 32, 52 или 80 контакта за максимална гъвкавост при вашето приложение. Съединителят е двуредов, т.е. при 12-полюсен съединител 6 контакта са разположени в един ред. При необходимост могат да се произвеждат и варианти със специален брой полюси, например за по-големи въздушни и пътища на утечка.
Предлагат се екранирани и неекраниран варианти
И при екранирането имате избор! Двете страни на двойката съединители да са с екраниране или без? Или дори само едната страна да е с екраниранеекраниране? Решението е ваше – всички съединители Zero8 са в всеки случай съвместими помежду си и могат свободно да се комбинират, независимо дали са с екраниране или без. При екранираните типове изводите за запояване на контактите се намират под съединителя, докато при неекранираните типове те са разположени отстрани, за да се позволи AOI проверка по време на производствения процес.
Височина на купчината от 6 до 21 мм

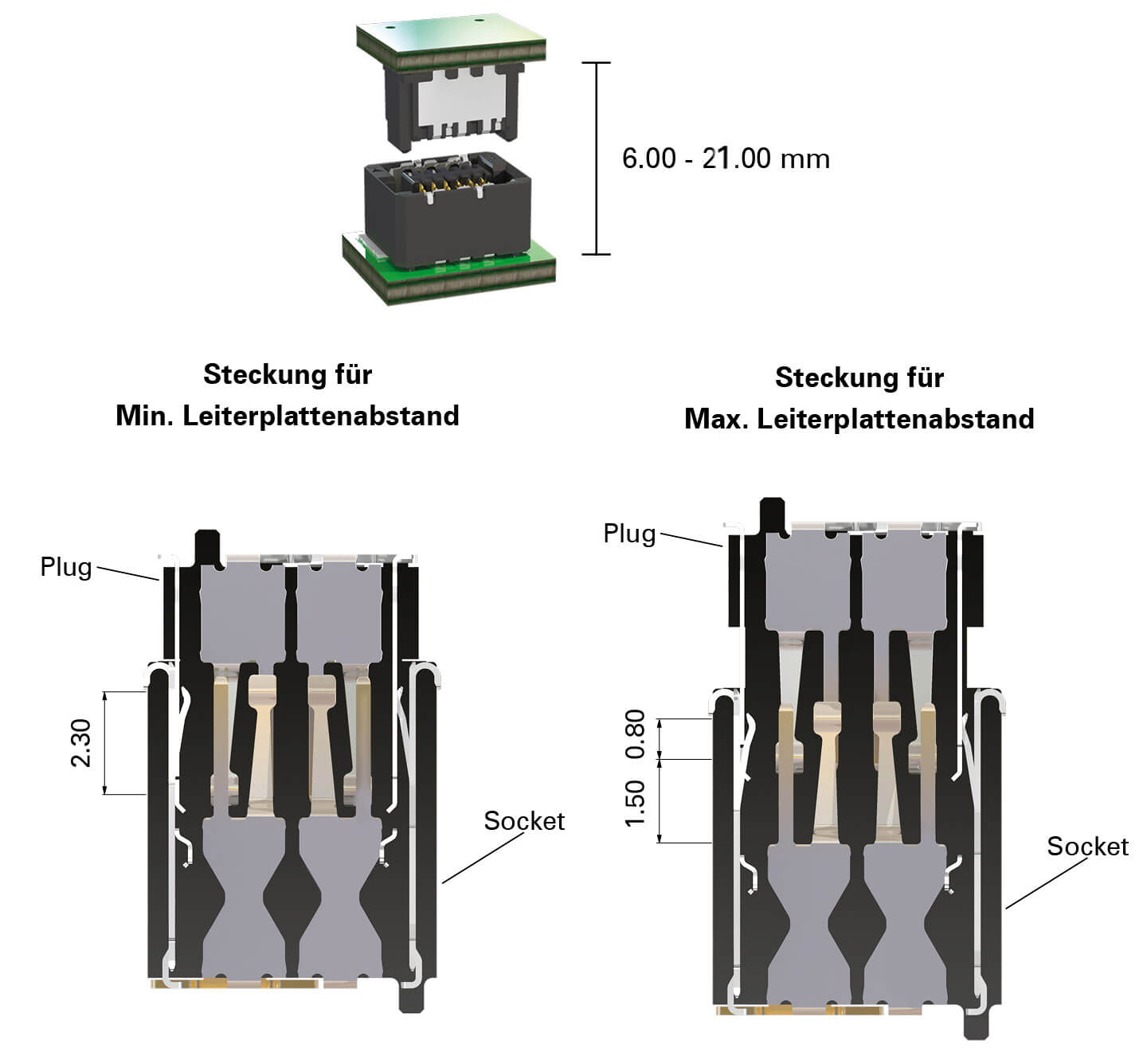

С правите типове „low“, „mid“ и „high“ могат да се реализират разстояния между платките в произволен диапазон от 6 до 21 mm. Чрез вкарване докрай се постига минималното възможно разстояние между платките (разстояние между платките). „Plug“ и „Socket“ могат да се вкарват променливо в рамките на 1,5 mm, за да се постигне максималното възможно разстояние между платките. Останалите 0,8 mm гарантират сигурен контакт (ефективна дължина на съединяване).
Модели с ъглови конструкции за приложения от 90° до 180°
Благодарение на ъгловата конструкция (тип), комбинирана с права конструкция, става възможно подреждането на печатните платки под ъгъл от 90° една спрямо друга, например за backplane с дъщерни платки. Комбинацията от двата типа ъглова конструкция позволява подреждането на две печатни платки една до друга под ъгъл от 180 градуса. Всичко това се предлага както в екраниран (екраниран), така и в неекраниран (неекраниран) вариант, както и с брой на полюсите 12, 20, 32, 52 или 80 контакта за максимална гъвкавост при Вашето приложение.
Разработвайте вашите решения с максимална ефективност. С своите функции Zero8 гарантира, че ще постигнете целта си по-бързо и ще се възползвате от огромно разнообразие от варианти. Налични са дори ъглови типове за приложения под 90° и 180°.
Безплатна брошура „Highspeed и ЕМС“ »
Поискайте безплатна кутия с мостри »
Допълнителна информация можете да намерите тук.
Безплатна брошура „Highspeed и ЕМС“ »
Поискайте безплатна кутия с мостри »
Допълнителна информация можете да намерите тук.
Суперсила: СИГУРНОСТ ПРИ КОНТАКТ
Иновативна система за контакт ScaleX

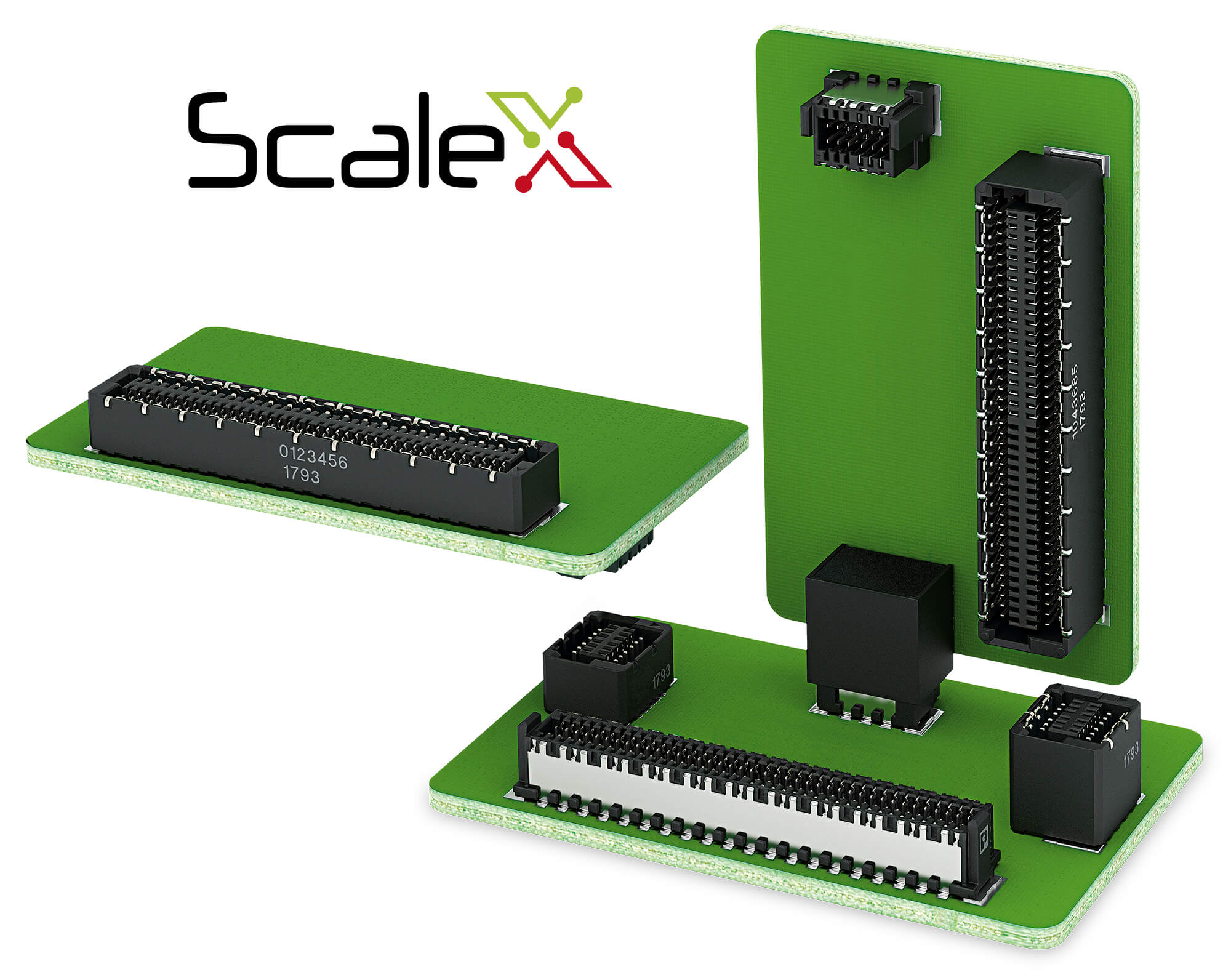

ScaleX – тази марка е символ на надеждна контактна технология в система от съединители с променлива мащабируемост. Тя е разработена специално с цел да съчетае, от една страна, висока механична издръжливост, а от друга – изключителни високочестотни характеристики. Тази съвместимост е уникална в света на съединителите за печатни платки.
Две контактни повърхности на всеки пин
Всяка двойка контакти се състои от два ножови и два пружинни контакта. Тази излишност води не само до максимална сигурност на контакта, особено в изискващи условия като удари и вибрации, но и до изключителна дълготрайност и надеждност при Вашето приложение. Освен това всички контакти са разположени на гладката страна на контактните повърхности, а не на грапавия ръб на щанцоването (срязан ръб), както при много други миниатюрни съединители.
Устойчив на удари и вибрации
Резервирането на всички контакти, както и свързването само върху гладки, валцовани повърхности, води до изключително висока устойчивост срещу удари и вибрации. Съединителите Zero8 съединител са преминали задълбочени тестове и квалификации съгласно стандарта IEC 60512. С удоволствие ще Ви предоставим нашите подробни протоколи от тестовете.
Висока степен на защита срещу изпадане (ефективна дължина на съединяване)
Всяка вкарана двойка контакти от „Socket“ и „Plug“ има зона на превключване от най-малко 0,8 mm, т.е. това съответства на разстоянието от точката на контакт до върха на контакта, т.е. точката, в която вече не би имало контакт. Тази зона на превключване от най-малко 0,8 mm гарантира съответно висока компенсиране на допуски и с това най-висока сигурност във всяко приложение. При вкарване на Plug в Socket докрай зоната на превишаване се увеличава до 2,3 mm на контактна двойка.
Издържа на минимум 500 цикъла нацикли на съединяване
Контактите на Zero8 са проектирани така, че да гарантират надеждно свързване дори след 500 цикъла на съединяване (цикли на съединяване), дори при въздействието на температурни цикли и вредни газове. Въпреки че контактите не се съединяват 500 пъти един с друг, циклите на съединяване представляват подходящ критерий за това до каква степен съединителите (съединител) остават функционални при многократни температурни цикли или вибрации („fretting corrosion“).
Това също ще ви впечатли – серията съединители „съединител“ Zero8 впечатлява с иновативната си технология ScaleX. Здрава и двустранна, тя издържа на тежките условия при промишлени приложения и гарантира надежден контакт. И това дори при екстремни условия на околната среда и механично натоварване като удари и вибрации.
Безплатна брошура за здравина »
Поискайте безплатна кутия с мостри »
Повече информация ще намерите тук.
Безплатна брошура за здравина »
Поискайте безплатна кутия с мостри »
Повече информация ще намерите тук.
Суперсила: ЗАЩИТА ОТ СИГНАЛИ
Новоразработена концепция за ЕМС екраниране

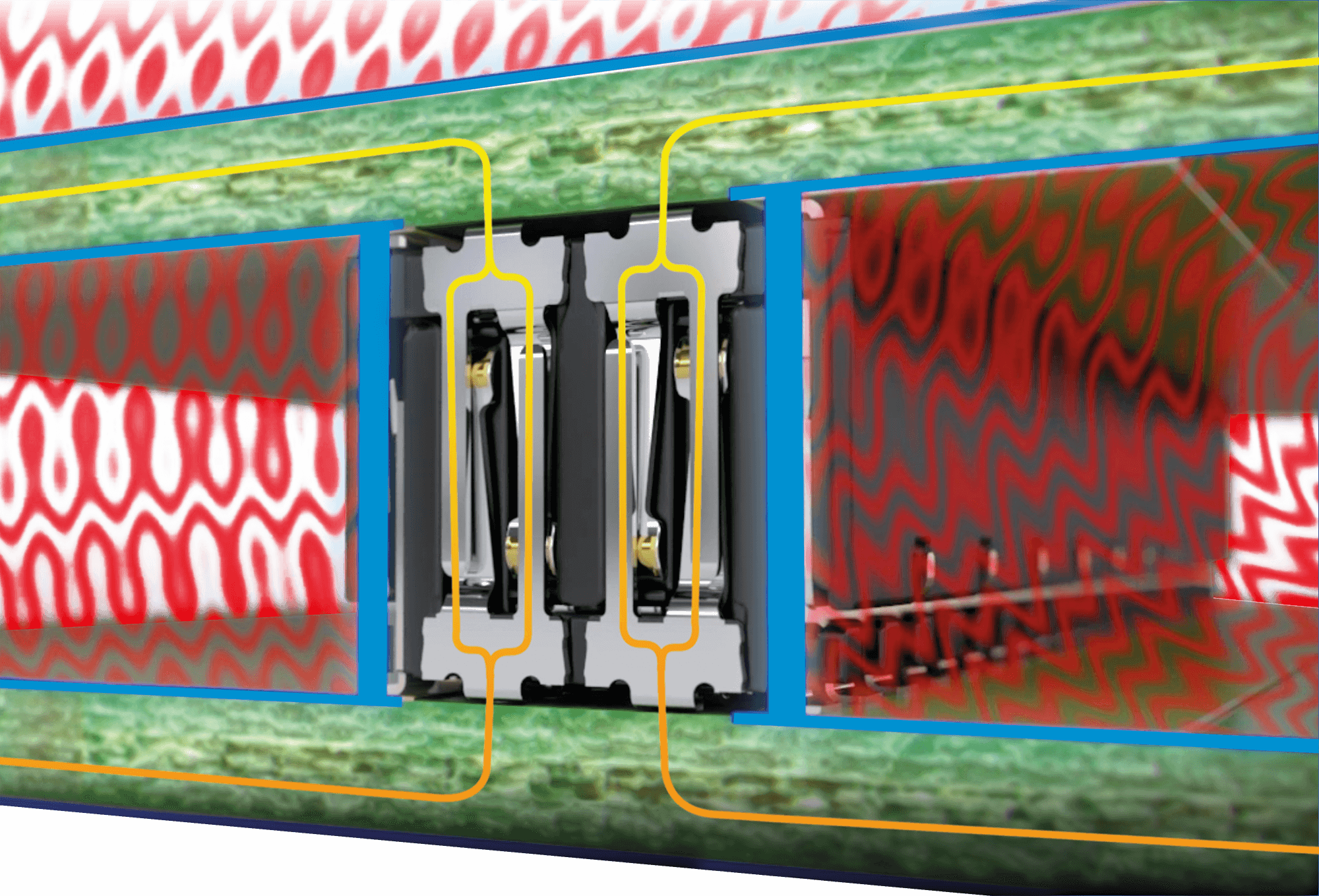

При разработването на Zero8 е обърнато внимание на двустранното екраниране (екраниране). Това гарантира безпроблемно предаване на данни, както се изисква при много приложения, например за Industry 4.0 или IoT. Използваният екраниращ материал е специално пригоден за високи изисквания към електромагнитната съвместимост (електромагнитна съвместимост).
Оптимално отводняване на токовете на смущения
Екраниращите пластини са с голяма площ и с малко прекъсвания, което гарантира максимална защита. Освен това голям брой точки на контакт между екраниращата пластина и печатната платка позволява оптимално отводняване на смущаващите токове. Например, при 20-пинов съединител (съединител) на екраниращата пластина (екранираща пластина) на дължина от 8 mm има общо 5 точки за запояване към печатната платка.
взаимна индуктивност от макс. 10 пикохенри
При задълбочени тестове в специализирана лаборатория първоначално бяха симулирани влиянията на силата на електрическото и магнитното поле, а след това бяха проверени чрез експериментални изпитвания. Получените резултати са изключително добри и могат да бъдат предоставени при необходимост. Като един от основните резултати от измерванията с съединители Zero8 беше постигната индуктивност на връзката (взаимна индуктивност) от максимум 10 pH.
Алтернативно и без „екраниране“
И при екранирането имате избор! Двете страни на двойката съединители да са с екраниране или без? Или дори само едната страна да е с екраниранеекраниране? Решението е ваше – всички съединители Zero8 са в всеки случай съвместими помежду си и могат свободно да се комбинират, независимо дали са с екраниране или без. При екранираните типове изводите за запояване на контактите се намират под съединителя, докато при неекранираните типове те са разположени отстрани, за да се позволи AOI проверка по време на производствения процес.
Новоразработената концепция за двустранно екраниране на съединителите Zero8 ви гарантира безпроблемно високоскоростно предаване в индустриална среда. Използваният екраниращ материал е специално подходящ за компоненти с високи изисквания към електромагнитна съвместимост (електромагнитна съвместимост) и гарантира взаимна индуктивност (взаимна индуктивност) от максимум 10 пикохенри за съединителя.
Безплатна техническа брошура „Highspeed и ЕМС“ »
Поискайте безплатна кутия с мостри »
Допълнителна информация можете да намерите тук.
Безплатна техническа брошура „Highspeed и ЕМС“ »
Поискайте безплатна кутия с мостри »
Допълнителна информация можете да намерите тук.
Суперсила: СКОРОСТ
Подходящ за PCIe 4.0 и Industrial Ethernet
Съединителите Zero8 (съединител) отговарят на изискванията на спецификациите PCI Express Gen. 4, както и на Industrial Ethernet, както се изисква при много приложения, например за Индустрия 4.0 или IoT. Освен влошаването при вмъкване (вносно затихване), Zero8 показва много добри характеристики по отношение на затихването при обратен поток (загуби от отражение) и преносните смущения (преслушване).
Предаване на високочестотни сигнали 16 Gbit/s +
Съединителите Zero8 (съединител) са идеално подходящи за приложения със скорост на предаване на данни (скорост на предаване на данни) до 16 Gbit/s. Благодарение на много добрите си характеристики по отношение на затихването при вмъкване (вносно затихване), Zero8 може да се използва дори за приложения до 25 Gbit/s. Тази изключителна пригодност се съчетава с изключително здрава и издръжлива контактна система за взискателни условия като удари, вибрации или вредни газове. Тази комбинация е уникална.
Допълнителна защита на сигнала чрез еекраниране
Концепцията за двустранно екраниране гарантира безпроблемно високоскоростно предаване на данни в индустриална среда. Тя надеждно отклонява смущаващите токове чрез многократното свързване на двете печатни платки. Концепцията за екраниране предпазва, от една страна, съединителя (съединител) от електромагнитно въздействие (поглъщач на смущения), но също така и съседните компоненти, когато съединителят действа като източник на смущения.
Налични са модели SI
Zero8 беше първо подробно симулиран по отношение на неговите радиочестотни характеристики, а след това тестван в експериментални условия. На Ваше разположение са подробни тестови доклади, както и SI-модели за симулации във Вашето приложение.
HighSpeed е магическата формула на продуктовото семейство Zero8 на ept. Симулациите със системата за съединители Zero8 при 16 Gbit/s показват отлична цялост на сигнала и по този начин са идеално подходящи за PCIe 4.0 и Industrial Ethernet. С удоволствие ще ви предоставим S-параметър за вашите симулации на приложения.
Безплатна брошура „Highspeed и ЕМС“ »
Поискайте безплатна кутия с мостри »
Допълнителна информация можете да намерите тук.
Безплатна брошура „Highspeed и ЕМС“ »
Поискайте безплатна кутия с мостри »
Допълнителна информация можете да намерите тук.
Суперсила: ИЗДРЪЖЛИВОСТ
Защита на всички контакти
Zero8 е проектиран така, че контактите да не се повредят дори при неправилна употреба. Контактите са скрити в изолационния корпус (изолационно тяло) и по този начин са оптимално защитени от възможни механични въздействия, като например допир. Това гарантира максимална безопасност за Вашето приложение.
защита срещу завъртане при включване
Вградената в изолационния корпус (изолационно тяло) поляризация (поляризация) предотвратява грешно свързване поради завъртане на съединителите (съединител). Това означава, че щепселът (Plug) и гнездото (Socket) могат да се свържат помежду си само ако са ориентирани в определена посока. Освен това изразените направляващи елементи в изолационния корпус подпомагат сигурното свързване.
Механично разтоварване чрез две заключващи скоби
Две „board locks“ на всеки съединител (съединител) се запояват върху печатната платка и осигуряват механично разтоварване на сигналните контакти. По този начин при взаимното разединяване на щепсела (Plug) и гнездото (Socket) се предотвратява откъсването на сигналните контакти от мястото на запояване (спойка).
Компенсация на неравностите до 0,7 мм при монтажа

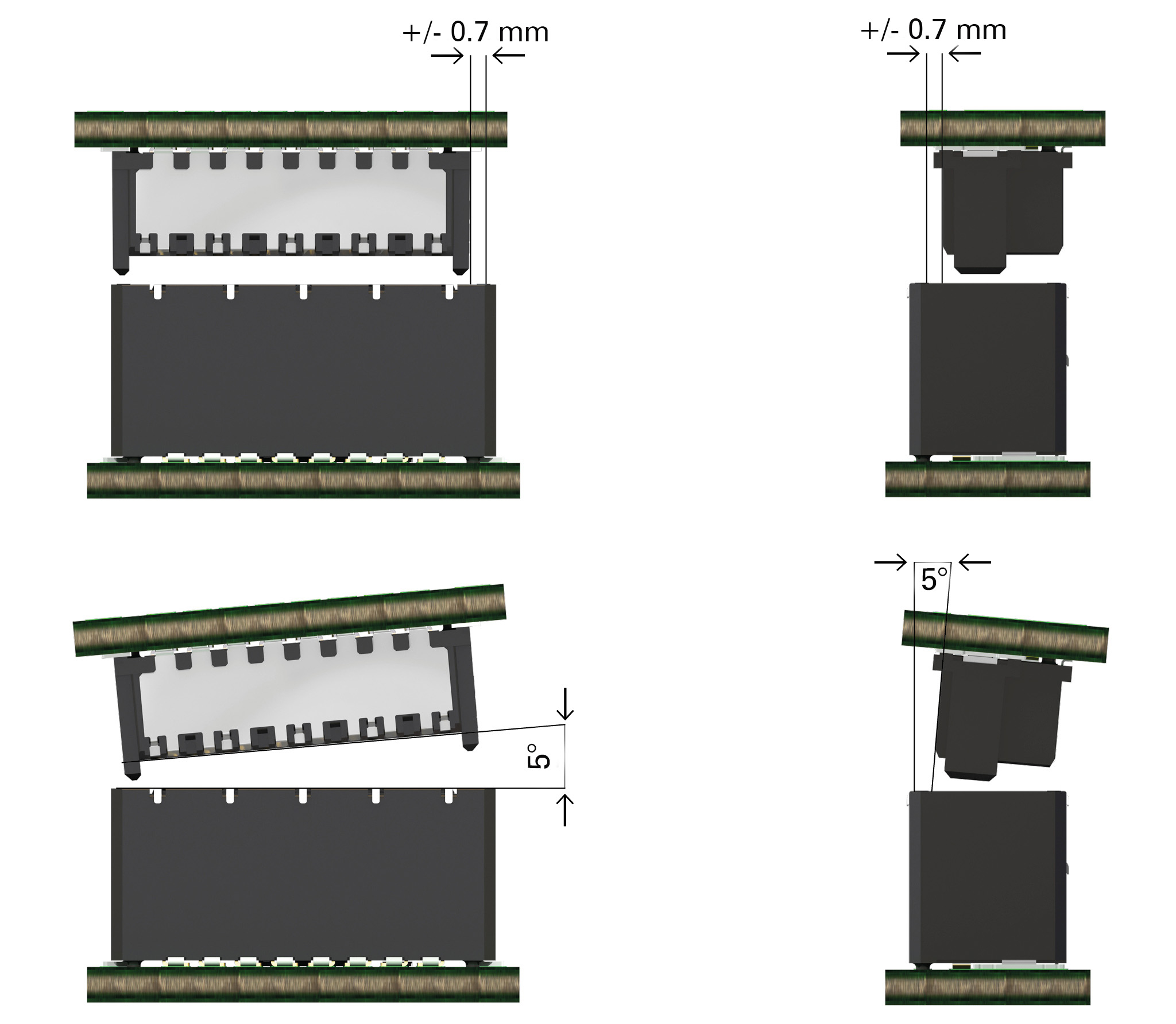

Водещите фаски по краищата на изолационните тела (изолационно тяло) позволяват на щепсела (Plug) и гнездото (Socket) да компенсират отклонение до 0,7 мм по време на свързването. Ножовите и женските контакти се привеждат един към друг по време на свързването така, че да се постигне сигурно свързване на контактите и да се предотврати т.нар. „задъване“.
Висока компенсация на отклоненията (компенсиране на допуски) по време на работа
В състоянието на свързване „Socket“ и „Plug“ могат да толерират взаимно изместване до 0,4 мм. Това осигурява значителна свобода при определянето на допуските във вашите приложения. Освен това това дава възможност за разполагане на няколко двойки съединители върху една печатна платка, без да се загуби надеждността на контактите.
Когато всички тези водещи характеристики се допълват от изключителна здравина, тогава става дума за Zero8 от ept. Независимо дали става дума за интелигентната защита срещу завъртане (защита срещу завъртане) при включване или за компенсиране на отклонения до 0,7 мм при монтажа, Zero8 изпълнява това, което обещава.
