ept оборудва adp MERKUR с високоскоростни съединители (високоскоростен съединител)
за мини-компютри
ept GmbH оборудва adp MERKUR с високоскоростни съединители (високоскоростен съединител) за adp Mini-PC
От основаването си през 1957 г. групата „Гаузелман“ се е превърнала в голям международен концерн с около 14 000 служители по целия свят и годишен оборот от над 3 млрд. евро. Основните компетенции на предприятието са в разработването на софтуер за игри и производството на игрални автомати. В дъщерното дружество adp MERKUR GmbH се обединяват разработването, производството и дистрибуцията на игри и игрални автомати.
Един компютър, много възможности

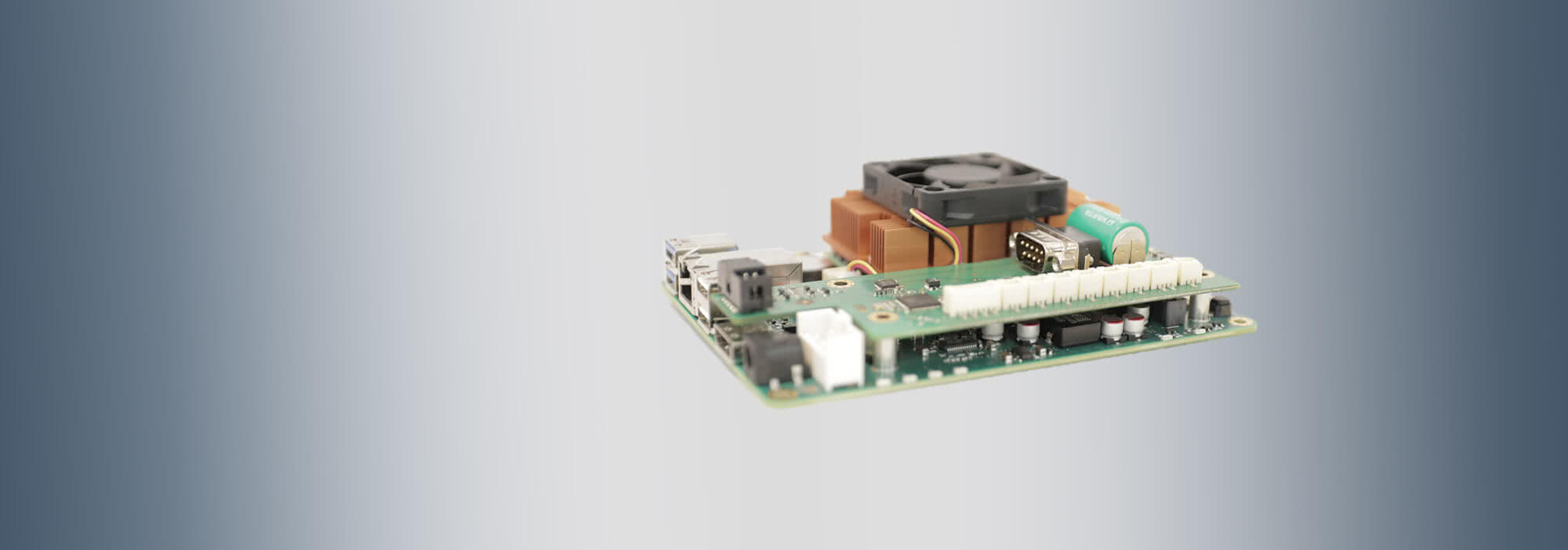

За използване в своите игрални автомати adp MERKUR разработи „adp Mini-PC“ – контролен модул, специално предназначен за приложения с ниска енергийна консумация. Акцентът е поставен върху терминални решения или продукти в областта на защитата на непълнолетните. Използваният SMARC стандарт позволява мащабиране на производителността на процесора, като по този начин я адаптира към изискванията.
Модулност за мащабируемост
С разработването на своя мини-компютър adp MERKUR напълно следва актуалната тенденция към модулизация. За да може да се мащабира класът на производителност на процесора и обхватът на функциите в зависимост от областта на приложение, беше необходима модулна конструкция на управляващата единица. Основата на мини-компютъра на adp е специално разработена от adp MERKUR носеща платка (носеща платка), която включва всички обичайни PC интерфейси като Display-Port, USB 3.0, USB 2.0 и Ethernet. С тези интерфейси носещата платка не отстъпва по нищо на индустриален компютър и по този начин може да се използва в големи количества на различни места, без да е необходимо да се поддържат различни варианти на конфигурация. Освен това многофункционален интерфейс позволява разширяване на функционалността чрез модули за монтиране. За тази цел тя разполага с различни високоскоростни интерфейси като PCIe 3.0 и USB, както и с различни входове/изходи, UART и съответните работни напрежения. Тя намира приложение например в разширения за WLAN, интерфейси за памет или при адаптиране към съществуващи кабелни снопове.
Адаптивност и устойчивост
Преди разработването на мини-компютъра adp MERKUR използваше закупени готови потребителски компютри. Те обаче имаха силно ограничен експлоатационен срок и адаптивност, което наложи необходимостта от собствена разработка. Освен това, благодарение на мини-компютъра на adp, беше гарантирано, че той е индивидуално адаптиран към изискванията на adp MERKUR. Особено предимство е устойчивостта на новото решение: върнатите устройства не трябва да се изхвърлят, а могат да бъдат използвани отново в други приложения.
Това казва adp Merkur
„Сътрудничеството винаги беше бързо, пряко и конструктивно. Прякото обслужване прави разработката, а също и решаването на проблеми, ефективно.“
– Даниел Марш, ръководител на екипа за разработка в adp MERKUR –
– Даниел Марш, ръководител на екипа за разработка в adp MERKUR –
Изисквания към съединителя (съединител)

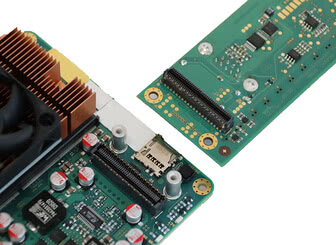

От адаптивността, както и от възможността за многократна употреба, обаче произтичат специфични изисквания към съединителя (съединител), който трябва да свързва носещата платка (носеща платка) и насаждаемия модул. Едно от условията беше пригодността за високоскоростни приложения, при които се достигат скорости на предаване на данни от 16 Gbit/s и повече. Поради смяната на модулите съединителят (съединител) трябва да бъде и особено издръжлив, за да представлява винаги надеждно решение за свързване, въпреки многократното включване. Освен това за adp MERKUR беше от решаващо значение съединителят да може да се запоява и от долната страна на печатната платка и да не се отделя от нея при т.нар. запояване „отгоре“, т.е. при процеса на рефлоу запояване. Друг важен аспект беше защитата срещу завъртане на съединителя при включването, за да се гарантира надеждна връзка и да се предотврати повреждането на съединителя (съединител) още при инсталирането.
Решението: Zero8

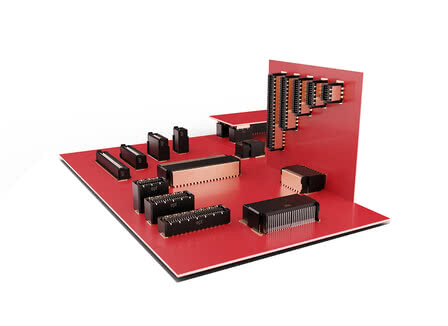

Скорост на предаване на данни, издръжливост, качество и защита срещу завъртане – изисквания, на които съединителят „съединител“ Zero8 отговаря. Той се счита за универсалния модел сред високоскоростните съединители на ept, тъй като освен високоскоростните си характеристики и здравината си предлага и най-разнообразни варианти: по този начин adp MERKUR имаше възможност да избира между ъглови, прави, екранирани и неекранирани съединители с различна височина и брой полюси. В крайна сметка бе избран прав 80-полюсен конектор Zero8, който позволи „мецанинова връзка“ с разстояние между печатните платки (разстояние между платките) от 10,5 до 12 mm. Допълнителното екраниране (екраниране) осигури оптимална електромагнитна съвместимост (електромагнитна съвместимост) и по този начин безпрепятствен поток на сигнала.
Повече информация за продукта можете да намерите тук:
Zero8 »
Повече информация за продукта можете да намерите тук:
Zero8 »
Надеждни партньори
Решението да се закупи съединител (съединител) от ept беше съвсем естествено за adp MERKUR: двете компании поддържат много доверително сътрудничество вече от много години. Така моделът Zero8 на ept още в началото попадна в тесния списък с кандидати. Решаващ фактор обаче беше гаранцията от ept, че съединител няма да падне от печатната платка дори при флотиране с главата надолу: „Такава гаранция не се получава от НИКОЙ друг производител – това е образцово!“, смята и Даниел Марш, ръководител на екип в отдела за разработки на adp MERKUR.
Други проекти
Ангажименти като тези, както и личното обслужване на клиентите, доведоха до това, че adp MERKUR реализира и други проекти с ept освен adp Mini-PC. Така Zero8 отново намери приложение: за свързването на пулта на игралния автомат „Zonic“ с останалата част от кабелния сноп (кабелен сноп) се търсеше надеждно решение за свързване. Благодарение на положителния опит с ept и тяхното Zero8 обаче търсенето не продължи дълго.
